1-4 1 2.1.2 需更换的零部件 ( 故障时 ) 本手册所指需更换的零部件是指失去功能 ( 发生故障 ) 会使机器停止运行，更换后无须对机器实施调整的零部件。 本机中下列零部件的更换方法，将在后述第 4 章中作详细介绍。 需更换的零部件 发生故障时 电磁阀 换气口 更换BIT用插头 更换过滤器用插头 传送装置阀 贴片机底座内左侧 55102-L2-00 ■ 需更换的零部件一览表 名称 零部件名称 零部件编号 备注 真空电磁阀用…
1-3
1
消耗品
选件(需另行订购)
传送带(贴装台2用)
传送带(出口用)
传送带
(贴装台1用)
Type301A Type302A Type303A
Type314A
Type304A
Type315A
Type311A Type312A Type313A
标准吸嘴 窄邻接面吸嘴 标准、窄邻接面通用吸嘴
55101-L2-00
■ 消耗品一览
选件 ( 需另行订购 )
名称 零部件名称 零部件编号 备注
传送带 ( 贴装台 1)
BELT 1
,
CONVEYOR KKE-M9127-00X L=1400mm
传送带 ( 贴装台 2)
BELT
,
CONVEYOR KKE-M919R-00X L=1093mm
传送带 ( 出口 )
BELT
,
CONVEYOR KKE-M917H-00X L=662mm
传送带 ( 加长、贴装台 1、选配 )
BELT
,
CONVEYOR KKE-M9127-50X L=1710mm
传送带 ( 加长、出口、选配 )
BELT 1
,
CONVEYOR KHY-M917H-50X L=932mm
各种吸嘴
TypeA
标准用
NOZZLE 301A ASSY KHN-M7710-A1X
NOZZLE 302A ASSY KHN-M7720-A1X
NOZZLE 303/314A ASSY KHY-M7740-A0X
TypeA
窄邻接面用
NOZZLE 311A ASSY KHY-M7710-A1X
NOZZLE 312A ASSY KHY-M7720-A1X
NOZZLE 313A ASSY KHY-M7730-A0X
NOZZLE 304/315A ASSY KHY-M7750-A0X
c
注意
零部件编号有不经预告就更改的情况。订购时务必向代理商确认。
1-4
1
2.1.2 需更换的零部件 ( 故障时 )
本手册所指需更换的零部件是指失去功能 ( 发生故障 ) 会使机器停止运行，更换后无须对机器实施调整的零部件。
本机中下列零部件的更换方法，将在后述第 4 章中作详细介绍。
需更换的零部件
发生故障时
电磁阀
换气口
更换BIT用插头
更换过滤器用插头
传送装置阀
贴片机底座内左侧
55102-L2-00
■ 需更换的零部件一览表
名称 零部件名称 零部件编号 备注
真空电磁阀用
BIT BIT KHY-M7154-01X
更换真空电磁阀用的
BIT
真空电磁阀
&
排气阀
VALVE KHY-M7153-00X
喷气
&
排气控制用
清洁用排气阀
VALVE KGS-M37P1-00X
清洁排气控制用
传送装置阀
VALVE(SPARE) KHW-M8582-40X
传送装置用
c
注意
零部件编号有不经预告就更改的情况。订购时务必向代理商确认。
1-5
1
2.2 维修保养工具
2.2.1 清洁工具

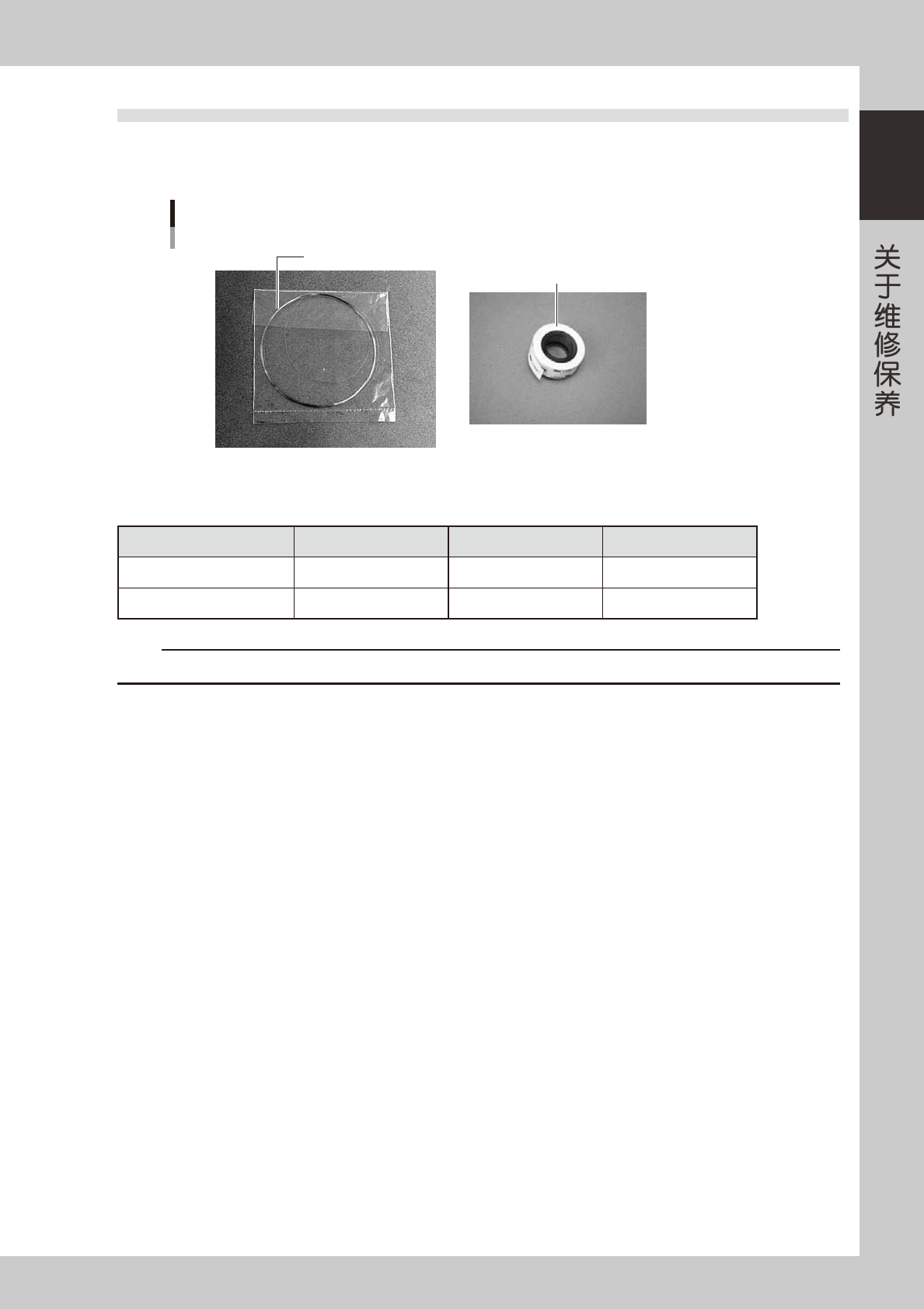

清洁工具
随机附件
清洁吸嘴孔用钢丝
清洁吸嘴前端用胶带
55103-L2-00
■ 清洁工具一览表
随机附件
名称 零部件名称 零部件编号 备注
清洁吸嘴孔用钢丝
NEEDLE ASSY KV8-M8883-A0X
清洁吸嘴前端用胶带
TAPE
,
CLEANER KGT-M8895-00X
c
注意
零部件编号有不经预告就更改的情况。订购时务必向代理商确认。
