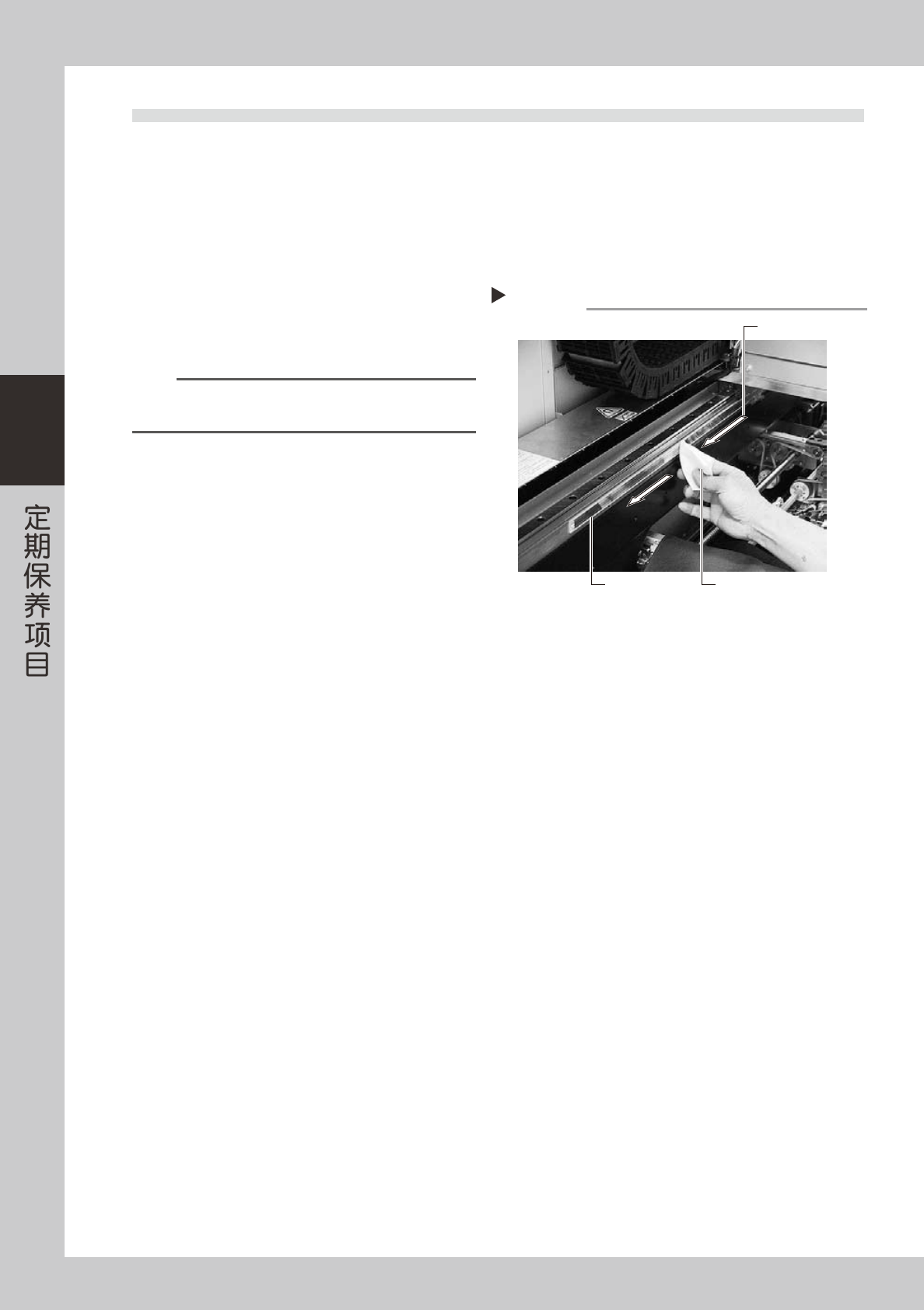

1.4 Y 轴线性标尺部的清洁
如 Y 轴线性标尺部 ( 标尺带 ) 脏污，会导致读错线性标尺刻度。为防止此错误的发生，必须定期清洁线性标尺部。
■ 清洁必备品
‧
无尘纸 ( 不起尘的擦拭纸 )
‧
异丙醇或无水酒精
1
将 X 轴移至贴片机后侧。
2
清洁标尺带。
用浸有异丙醇的无尘纸按一定方向擦拭标尺带。
55356-L2-00
n
要点
如脏污较潮湿，可以多次变换无尘纸的擦拭面以约 200mm 的
间隔擦拭。
3
用干无尘纸擦干。
在 Step2 中擦拭的部分还没有完全干燥之前，用干
无尘纸擦干。
4
后侧也按照相同方法清洁。
将 X 轴从贴片机后侧移至前侧后，按照相同方法进
行清洁。
标尺带的清洁
Step 2
标尺带 无尘纸
按一定方向擦拭
3-7
3

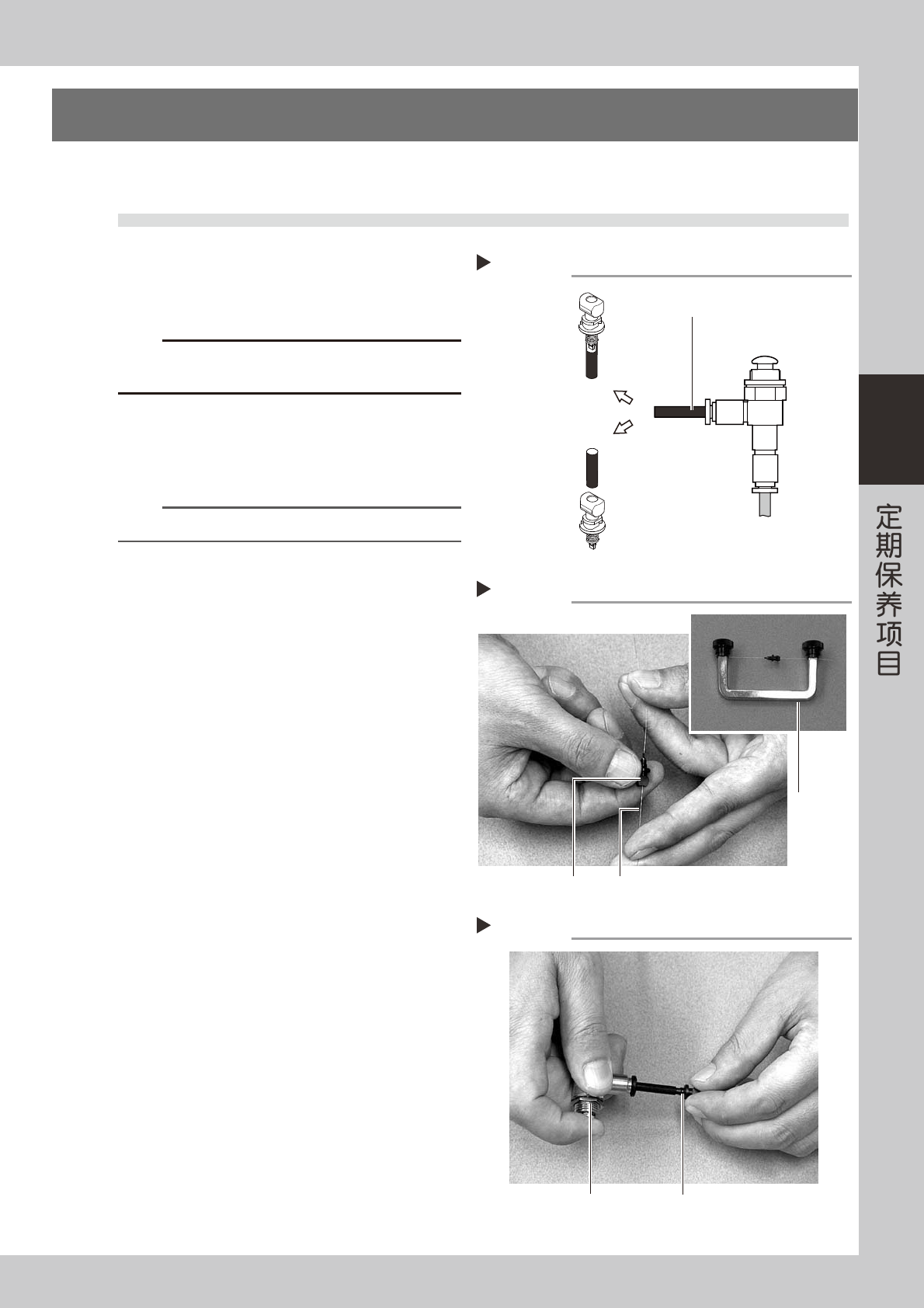

2.每月或隔月
本节以点检后的清洁及加油为中心作详细介绍。
2.1 吸嘴空气通道的清洁 ( 每月 )
e
1
拆下吸嘴。
按下紧急停机按钮，取出吸嘴。为了安全作业，务
必使贴片机处于紧急停机状态。
c
注意
配备吸嘴交换站 ( 选配 ) 的贴片机，务必将取出的吸嘴放回
吸嘴交换站。
2
进行喷气排屑。
用喷气枪从吸嘴两端吹除吸嘴内部的尘屑。
55307-L2-00
n
要点
如脏污严重，需执行下述 Step3、4 的步骤。
3
清洁吸嘴孔。
用清洁吸嘴用钢丝清洁吸嘴孔。如右图所示，用手
指夹住钢丝或用专用把手固定钢丝后，转动吸嘴清
洁吸嘴孔。
55308-L2-00
4
进行喷气排屑。
取出清洁吸嘴用钢丝把手，与 Step2 相同用喷气枪
吹除吸嘴内部的尘屑。
55309-L2-00
继续进行回弹部的点检与清洁。( 参阅本章「1.1.1 回
弹部的点检和清洁」)
喷气排屑
Step 2
插入吸嘴前端喷气
输气管(黑)
喷气枪
(选件)
输气管(橙色)
连接供气部
从吸嘴安装侧喷气
吸嘴孔的清洁
Step 3
专用把手
(选件)
吸嘴 清洁吸嘴用钢丝
喷气排屑
Step 4
吸嘴喷气枪(选件)
3-8
3
2.2 各轴的点检 ( 每月 )
每月必须对 X、W 轴和 U、PU 轴的螺旋丝杆及 X、Y、W 轴的线性导轨进行点检。点检的要点，如下所示。
n
要点
X 轴有防止润滑油飞溅用的外罩，点检时参照后述「防止润滑油飞溅用外罩的拆卸方法」拆除外罩后再进行点检。
点检要点
1. 螺旋丝杆和线性导轨上是否粘附有异物？
确认是否有芯片等粘附在螺旋丝杆和线性导轨上？
2. 螺旋丝杆和线性导轨的润滑油使用状态是否适当？
确认润滑油没有发生流出、飞溅现象，也没有变色和凝固。
3. 螺旋丝杆是否发出异响？
在按下紧急停机按钮的状态下，用手推动 X 轴检查螺旋丝杆是否发出异响。
处理方法
1.芯片等被夹入螺旋丝杆及线性导轨，是磨损螺旋丝杆及线性导轨的重要原因。如果有芯片或异物粘附，必须连同润滑油
一并擦去或用镊子等除去。
2.参阅后述「清洁、加油」的内容添加润滑油。
3.如果实施上述的第 1. 及第 2. 的处理方法后仍然不能消除异响，请与 YAMAHA 或代理商联系。
c
注意
本贴片机有发生强磁场的部位，维修保养作业中不得不将身体伸入机器内作业时务必注意安全。有关强磁场的注意事项记载在卷首
的「安全须知」中，务必仔细阅读。
