3-26
3

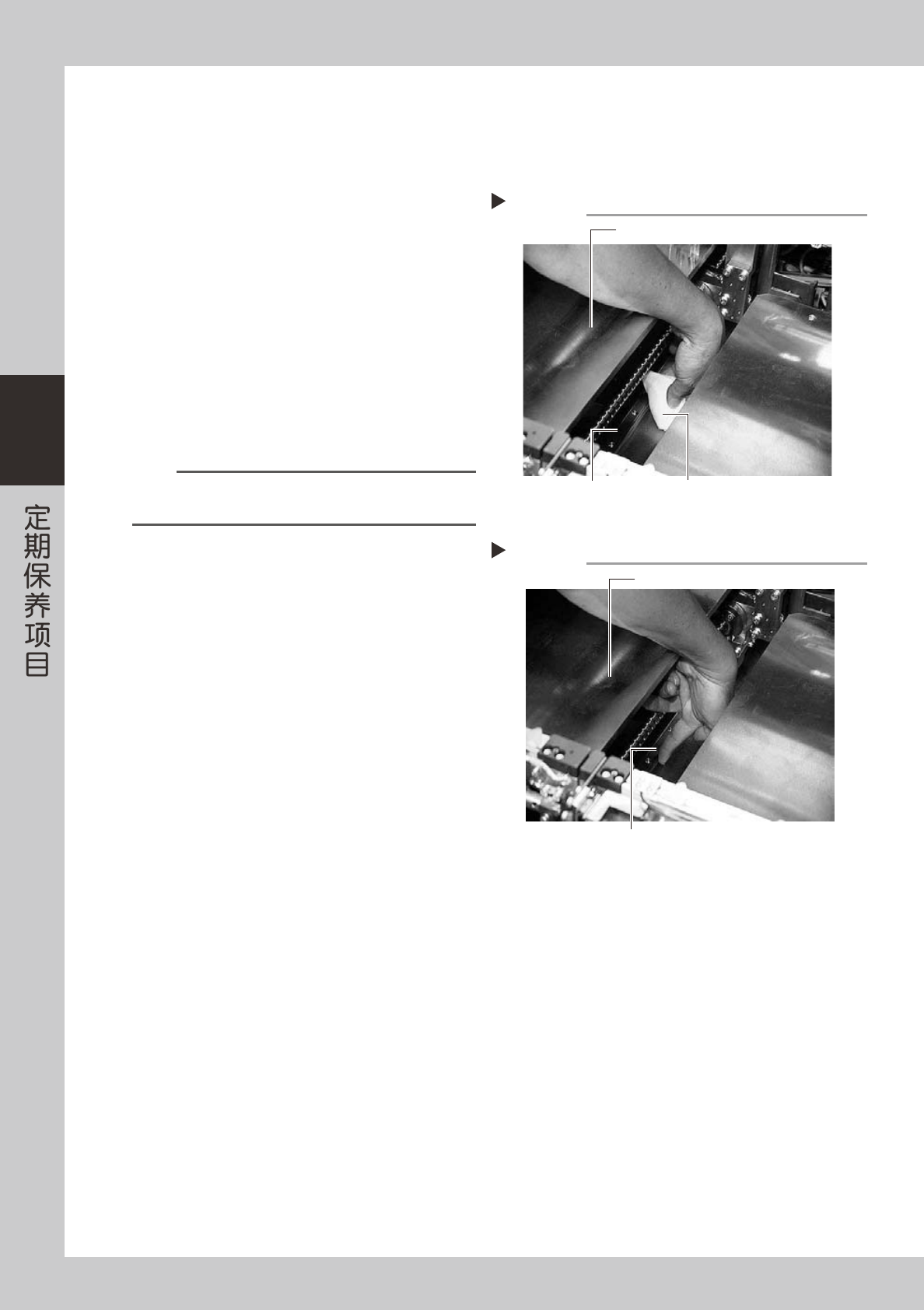

3.6.2 U 轴线性导轨的清洁、加油
1
进行作业前的准备。
将易受磁场影响的手表、ID 磁卡等随身物品取出。
2
清洁线性导轨。
e
1. 用手动操作将基板宽度调为最大，并使贴装台
2 上升后，将贴片机置于紧急停机状态。
2. 用无尘纸 ( 清洁室用 ) 等擦去线性导轨全轨的
脏污润滑油和其它脏污。
3. 解除贴片机的紧急停机状态，将基板宽度调小
后擦拭还没有擦拭到的剩余部位。
55336-L2-00
3
涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在线性导
轨的表面。
n
要点
按照与 Step2 相同的方法，通过调节基板宽度给线性导轨全
轨涂抹润滑油。
55337-L2-00
清洁线性导轨
Step 2
贴装台2
无尘纸
线性导轨
涂抹润滑油
Step 3
贴装台2
润滑油
3-27
3

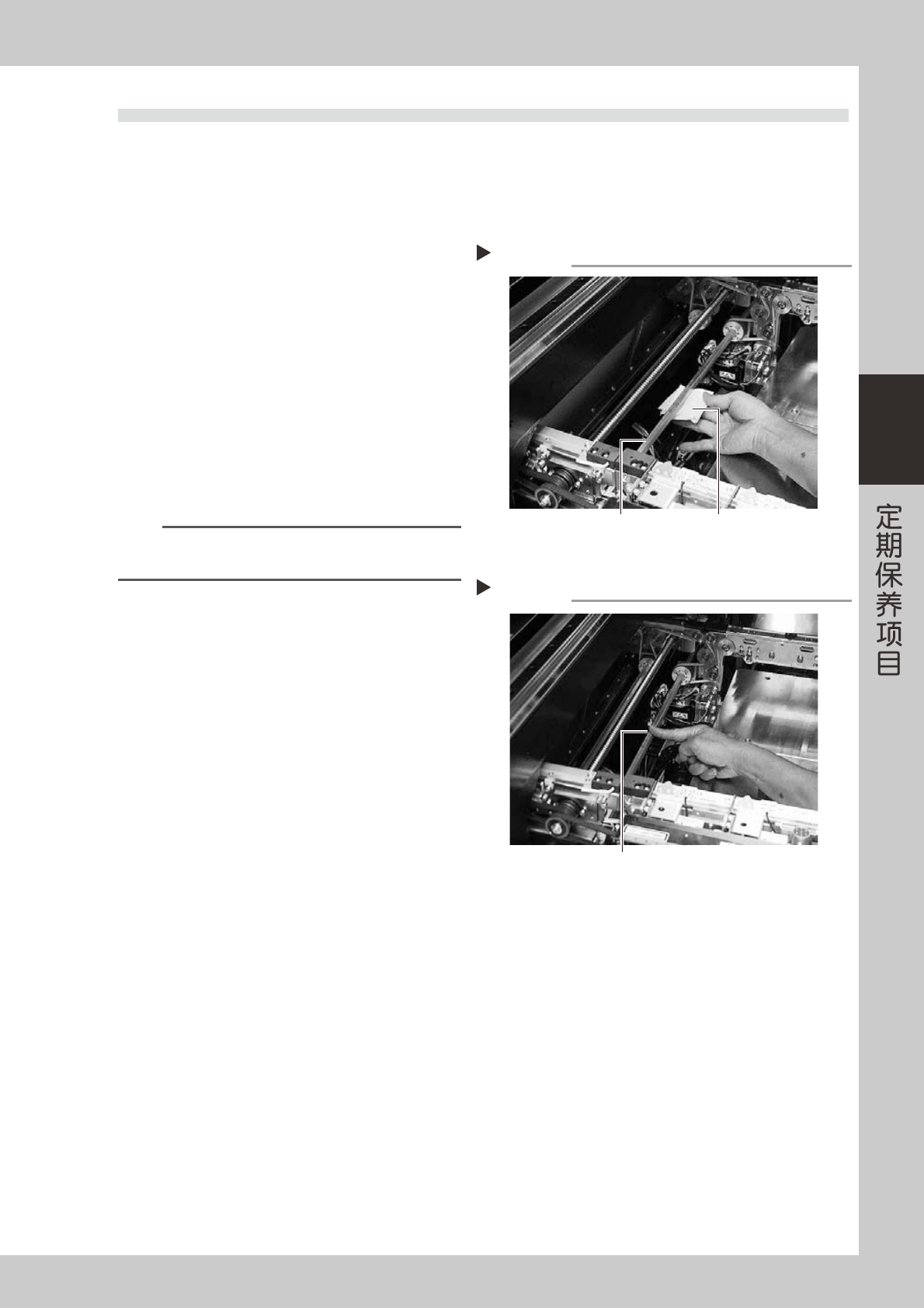

3.7 6 角花键轴的清洁、加油
以下，介绍 W1 轴、U 轴 (W2 轴 )、出口传送部的 6 角花键轴的清洁、加油方法。加油位置和加油频率等，参照第
4 章「加油位置一览表」。作业前先准备指定的润滑油 (NSL)。
1
进行作业前的准备。
将易受磁场影响的手表、ID 磁卡等随身物品取出。
2
清洁 6 角花键轴。
e
1. 用手动操作将基板宽度调为最大，并使贴片机
处于紧急停机状态。
2. 用无尘纸 ( 清洁室用 ) 等擦去 6 角花键轴全轴
的脏污润滑油和其它脏污。
3. 解除贴片机的紧急停机状态，将基板宽度调小
后擦拭还没有擦拭到的剩余部位。
55338-L2-00
3
涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在 6 角花
键轴的表面。
n
要点
按照与 Step2 相同的方法，通过调节基板宽度给 6 角花键轴
全轴涂抹润滑油。
55339-L2-00
清洁6角花键轴
Step 2
无尘纸6角花键轴
涂抹润滑油
Step 3
润滑油
3-28
3
4.6 个月 /1 年

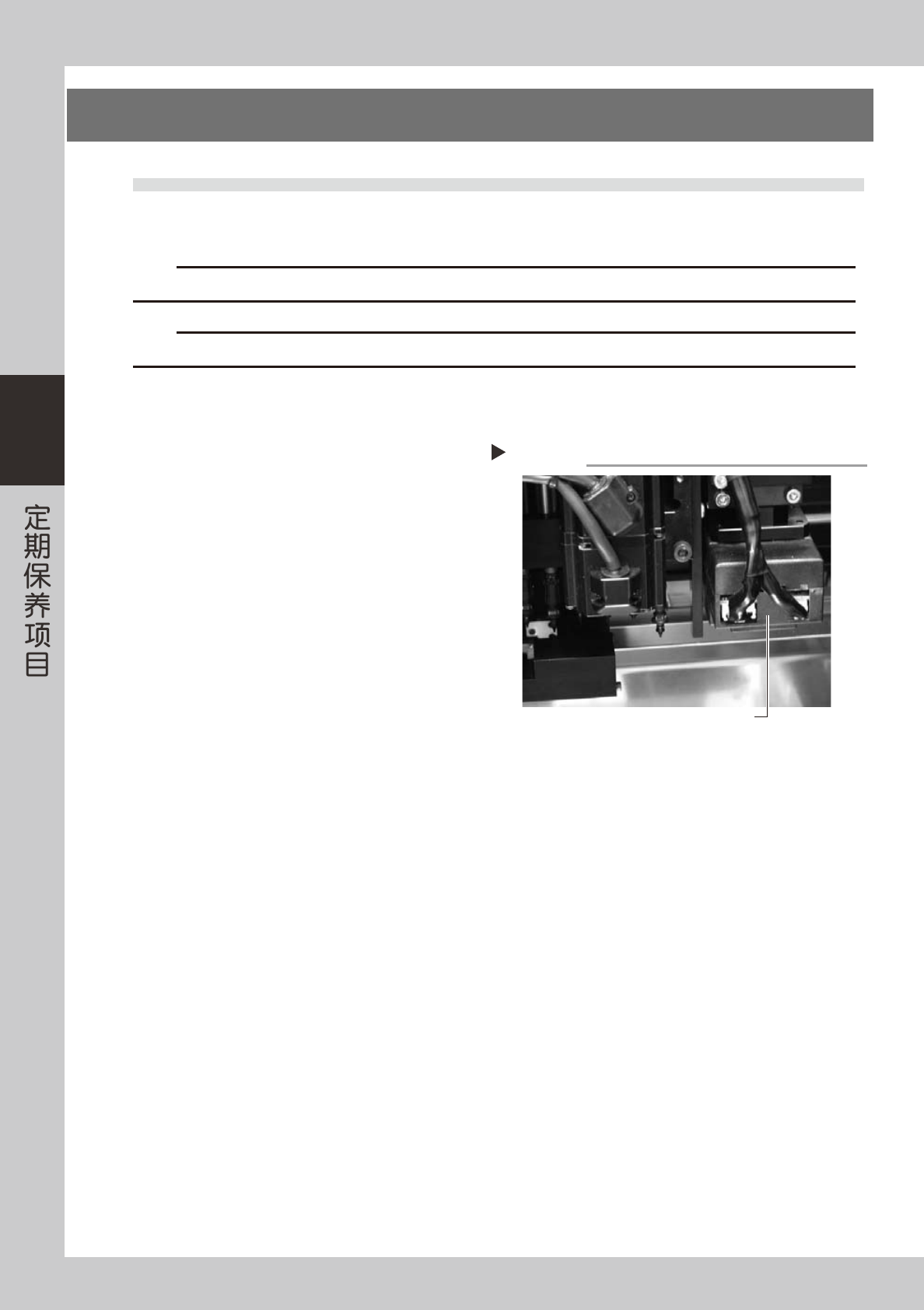

4.1 基准标记识别相机照明装置的清洁 (6 个月 )
照明装置容易因尘屑等而脏污，建议定期对相机镜头和照明装置进行清洁。为了安全，作业前必须将贴片机置于
紧急停机状态或关闭贴片机的电源。
c
注意
清洁时，注意不要用力过大。如用力过大会影响相机的光轴调节精度。
c
注意
出现照明等故障及问题时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。
■基准标记识别相机
基准标记识别相机，安装在贴装头部。清洁此相机的照明装置。
· 清洁方法
用滴有数滴镜头清洁剂的无尘纸，擦拭照明装置下部的
扩散板。
55340-L2-00
用无尘纸擦拭
基准标记识别相机的照明
