3-1 1 3 2.3.2 X 轴线性导轨的清洁、加油 e 1 进行作业前的准备。 1. 将易受磁场影响的手表、ID 磁卡等随身物品全 部取出。 2. 按「EMERGENCY STOP」按钮，使贴片机处于 紧急停机状态。 3. 将方巾垫在 Y 轴线性导轨部和顶板上。 2 擦拭线性导轨。 1. 将 X 轴移至一端后，用无尘纸 ( 清洁室用 ) 等 擦拭线性导轨全轨。 2. 再将 X 轴移至另一端，擦拭另一端的线性导轨。 55313-L2…

100%1 / 103
3-10
3
4
加润滑油。
用润滑油枪，将指定的润滑油 (NSL) 从润滑油注油
嘴注入。用手转动轴数次后，擦去多余的润滑油。
55312-L2-00
5
将外罩装回原位。
按与取出时相反的步骤，安装防止润滑油飞溅用的
外罩。

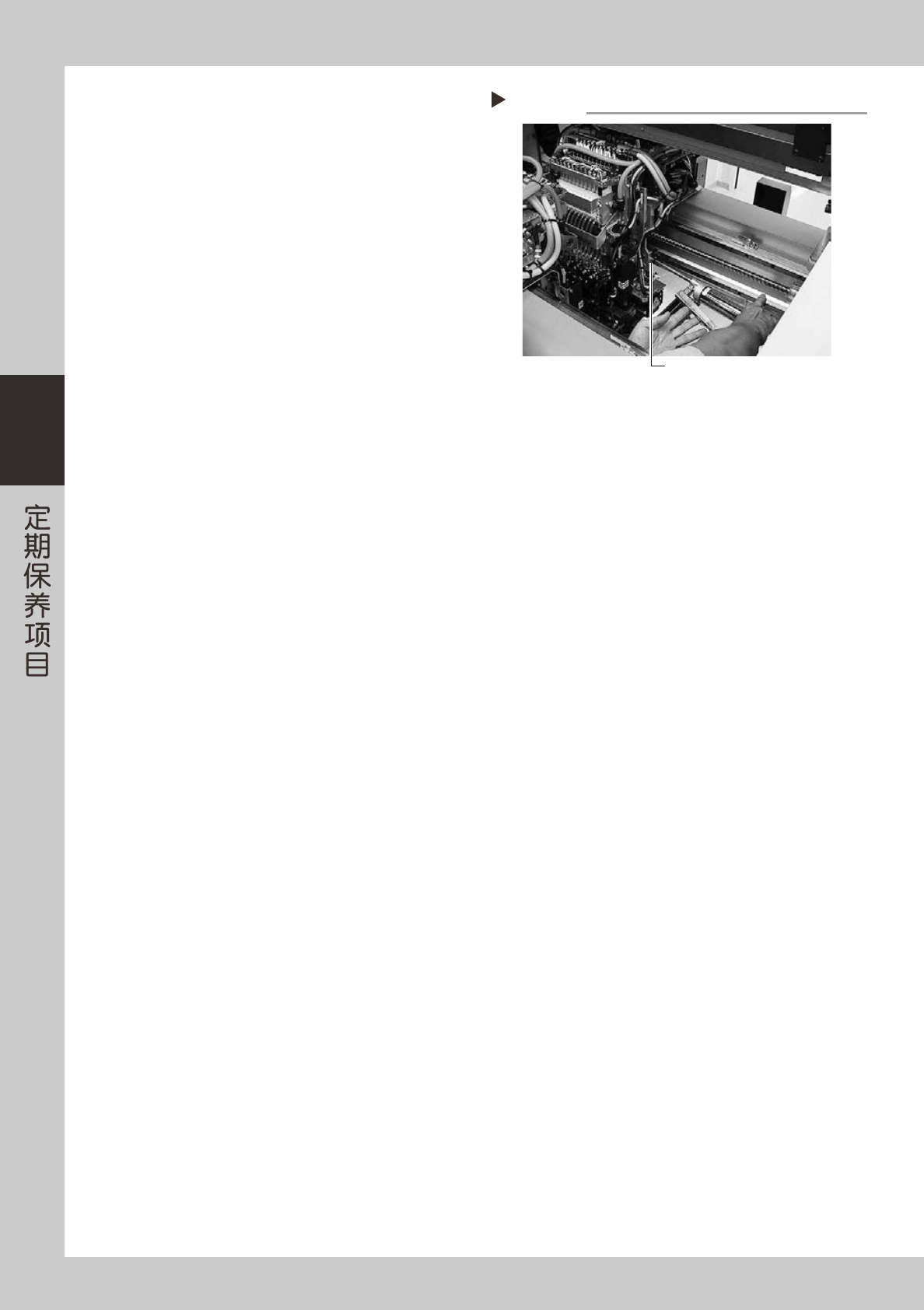

X轴螺旋丝杆的加油
Step 4
X轴螺旋丝杆部的润滑油注油嘴
3-11
3
2.3.2 X 轴线性导轨的清洁、加油
e
1
进行作业前的准备。
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按「EMERGENCY STOP」按钮，使贴片机处于
紧急停机状态。
3. 将方巾垫在 Y 轴线性导轨部和顶板上。
2
擦拭线性导轨。
1. 将 X 轴移至一端后，用无尘纸 ( 清洁室用 ) 等
擦拭线性导轨全轨。
2. 再将 X 轴移至另一端，擦拭另一端的线性导轨。
55313-L2-00
c
注意
仔细擦拭包括移动凹槽部在内的线性导轨全轨。
3
加润滑油。
用润滑油枪，将指定的润滑油 (NSL) 从 X 轴线性导
轨用润滑油注油嘴 ( 共 4 处 ) 注入。
1. 在润滑油枪前端装上标准喷嘴，给 X 轴电机侧
的 2 处注油嘴加润滑油。
2. 再将润滑油枪的喷嘴换为弯折型，给相反侧 2
处注油嘴加润滑油。
55314-L2-00
4
擦去多余的润滑油。
用手转动轴数次后，擦去多余的润滑油。
线性导轨的清洁
Step 2
导轨无尘纸
X轴线性导轨的加油
Step 3
润滑油注油嘴(标准喷嘴：电机侧)
3-12
3
2.3.3 Y 轴线性导轨的清洁、加油
e
1
进行作业前的准备。
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按「EMERGENCY STOP」按钮，使贴片机处于
紧急停机状态。
2
擦拭线性导轨。
1. 将 Y 轴移至一端后，用无尘纸 ( 清洁室用 ) 等
擦拭线性导轨全轨。
2. 再将 Y 轴移至另一端，擦拭另一端的线性导轨。
55315-L2-00
c
注意
仔细擦拭包括移动凹槽部在内的线性导轨全轨。
3
加润滑油。
用润滑油枪 ( 标准喷嘴 )，将指定的润滑油 (NSL)
从 Y 轴线性导轨用润滑油注油嘴 ( 各 2 处，共 4 处 )
注入。
55316-L2-00
4
擦去多余的润滑油。
用手转动轴数次后，擦去多余的润滑油。
5
清洁线性标尺部。
加完润滑油后，用无尘纸 ( 清洁室用 ) 等擦拭线性
标尺部。
55317-L2-00
Y轴线性导轨的清洁
Step 2
导轨 无尘纸
Y轴线性导轨的加油
Step 3
润滑油注油嘴(2处)
线性标尺的清洁
Step 5
线性标尺 无尘纸
