3-29 3 4.2 扫描相机照明装置的清洁 (6 个月 ) 装在相机左端开口部的扫描相机照明扩散板和棱镜，会因尘屑等脏污，建议定期实施清洁。 c 注意 清洁时，切勿对相机各部用力过大。因为相机内部使用了玻璃部件，可能会受损。 1 放回全部吸嘴。 1. 按 [ 装置 ] 按钮， 打开 「Head」 选项卡后， 按 [ 更 换吸嘴 ] 按钮。 2. 显示「更换吸嘴」对话框，在 Head 号码栏选择 「ALL」 ，吸嘴类型栏选择「放回吸嘴…
3-28
3
4.6 个月 /1 年
4.1 基准标记识别相机照明装置的清洁 (6 个月 )
照明装置容易因尘屑等而脏污，建议定期对相机镜头和照明装置进行清洁。为了安全，作业前必须将贴片机置于
紧急停机状态或关闭贴片机的电源。
c
注意
清洁时，注意不要用力过大。如用力过大会影响相机的光轴调节精度。
c
注意
出现照明等故障及问题时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。
■基准标记识别相机
基准标记识别相机，安装在贴装头部。清洁此相机的照明装置。
· 清洁方法
用滴有数滴镜头清洁剂的无尘纸，擦拭照明装置下部的
扩散板。
55340-L2-00
用无尘纸擦拭
基准标记识别相机的照明
3-29
3

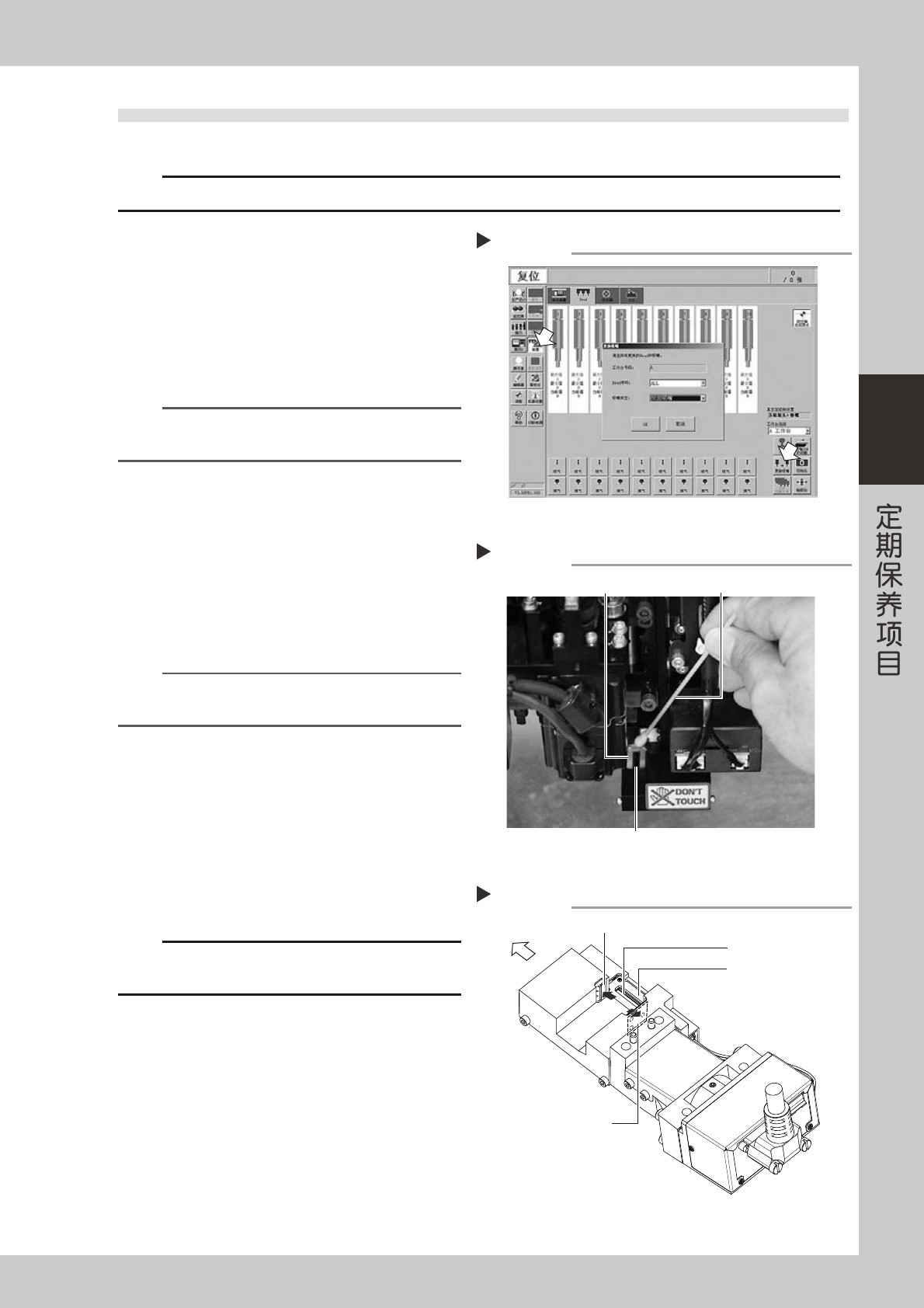

4.2 扫描相机照明装置的清洁 (6 个月 )
装在相机左端开口部的扫描相机照明扩散板和棱镜，会因尘屑等脏污，建议定期实施清洁。
c
注意
清洁时，切勿对相机各部用力过大。因为相机内部使用了玻璃部件，可能会受损。
1
放回全部吸嘴。
1. 按 [ 装置 ] 按钮，打开「Head」选项卡后，按 [ 更
换吸嘴 ] 按钮。
2. 显示「更换吸嘴」对话框，在 Head 号码栏选择
「ALL」，吸嘴类型栏选择「放回吸嘴」。
3. 按 [OK] 按钮，放回全部贴装头的吸嘴。
56309-L2-00
n
要点
如没有配备吸嘴交换站，则必须按下 [ 紧急停机 ] 按钮后，用
手取出吸嘴。
e
2
移动贴装头。
按下 [ 紧急停机 ] 按钮，用手将贴装头移至便于操
作的位置。
3
移动扫描相机。
1. 用手将所有贴装头 ( 吸嘴基座部 ) 移至上升端。
2. 将扫描相机移至 R 轴电机的右侧。此时，切勿
用力过大。
n
要点
如贴片机为独立基准标记识别相机规格，将扫描相机移至相
反侧会便于操作。
4
擦拭扩散板和棱镜。
1. 用棉棒擦拭主照明扩散板的上表面和棱镜面的
尘屑。棱镜面较窄，可将棉棒的前端搓细后轻
轻擦拭。
2. 用棉棒擦拭侧视照明扩散板和棱镜。棱镜面从
正面无法看见，需用小镜子等才能看见。
55341-L2-00
55342-L2-00
c
注意
切勿使用溶剂。如使用，可能会导致棱镜的表面处理受到损坏，
扩散板发生变色。
放回吸嘴
Step 1
照明扩散板与棱镜的清洁
Step 4
照明扩散板
棱镜
棉棒
照明扩散板与棱镜的清洁位置
主照明用扩散板
侧视照明用扩散板
侧视照明用棱镜
贴片机正面
主照明用棱镜
3-30
3
4.3 W1 轴的清洁、加油 (6 个月 )
以下，介绍 W1 轴的清洁加油方法。加油位置和加油频率等，参照第 4 章「加油位置一览表」。作业前先准备指定
的润滑油 (NSL)。
4.3.1 W1 轴螺旋丝杆的清洁、加油
1
进行作业前的准备。
将易受磁场影响的手表、ID 磁卡等随身物品取出。
2
清洁螺旋丝杆部。
e
1. 用手动操作将基板宽度调为最大，并使贴装台
1 上升后，将贴片机置于紧急停机状态。
2. 用无尘纸 ( 清洁室用 ) 等擦去螺旋丝杆全杆的
脏污润滑油和其它脏污。
3. 解除贴片机的紧急停机状态，将基板宽度调小
后擦拭还没有擦拭到的剩余部位。
55343-L2-00
c
注意
仔细擦拭包括螺旋沟槽部在内的螺旋丝杆全杆，并确认没有
尘屑残留。
3
涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在螺旋丝
杆的表面和螺旋沟槽部。
n
要点
按照与 Step2 相同的方法，通过调节基板宽度给螺旋丝杆全
杆涂抹润滑油。
55344-L2-00
清洁螺旋丝杆
Step 2
贴装台1
无尘纸 螺旋丝杆
涂抹润滑油
Step 3
贴装台1
润滑油
