4-9 4 4.2 Y 轴线性导轨 Y轴的加油位置 Y轴线性导轨部 润滑油注油嘴 润滑油枪 ： 用手涂抹 ： 加油部位 加油位置 频率 作业方法 Y 轴线性导轨 4 1 次 / 2 个月 润滑油枪 ： 标准喷嘴 55414-L2-00 4.3 PU 轴螺旋丝杆 PU轴的加油位置 螺旋丝杆 螺旋丝杆 螺旋丝杆 润滑油枪 ： 用手涂抹 ： 加油部位 加油位置 频率 作业方法 PU 轴 螺旋丝杆 3 ( 各工作台 ) 1 次 / 2 个月 用…
4-8
4
4.加油位置一览表
以下，介绍各部加油位置、加油频率及操作方法。
■ 使用润滑油
加油用的润滑油，务必使用 YAMAHA 指定的润滑油。
润滑油名称 ：NSL
零部件编号 ：K48-M3856-00X
4.1 X 轴线性导轨与螺旋丝杆
X轴线性导轨部
X轴线性导轨部
X轴的加油位置
线性导轨与螺旋丝杆
润滑油注油嘴(小) 2处
润滑油注油嘴(大) 2处
X轴螺旋丝杆部
润滑油注油嘴(大) 1处
润滑油枪 ：
用手涂抹 ：
加油部位 加油位置 频率 作业方法
线性导轨
4
( 各工作台 )
1
次 /
2
个月
润滑油枪 ：弯折型喷嘴
螺旋丝杆
1
( 各工作台 ) 润滑油枪 ：标准喷嘴
55413-L2-00
4-9
4
4.2 Y 轴线性导轨
Y轴的加油位置
Y轴线性导轨部
润滑油注油嘴
润滑油枪 ：
用手涂抹 ：
加油部位 加油位置 频率 作业方法
Y
轴线性导轨
4 1
次
/ 2
个月 润滑油枪 ：标准喷嘴
55414-L2-00
4.3 PU 轴螺旋丝杆
PU轴的加油位置
螺旋丝杆
螺旋丝杆
螺旋丝杆
润滑油枪 ：
用手涂抹 ：
加油部位 加油位置 频率 作业方法
PU
轴 螺旋丝杆
3
( 各工作台 )
1
次
/ 2
个月 用手涂抹
55415-L2-00
4-10
4

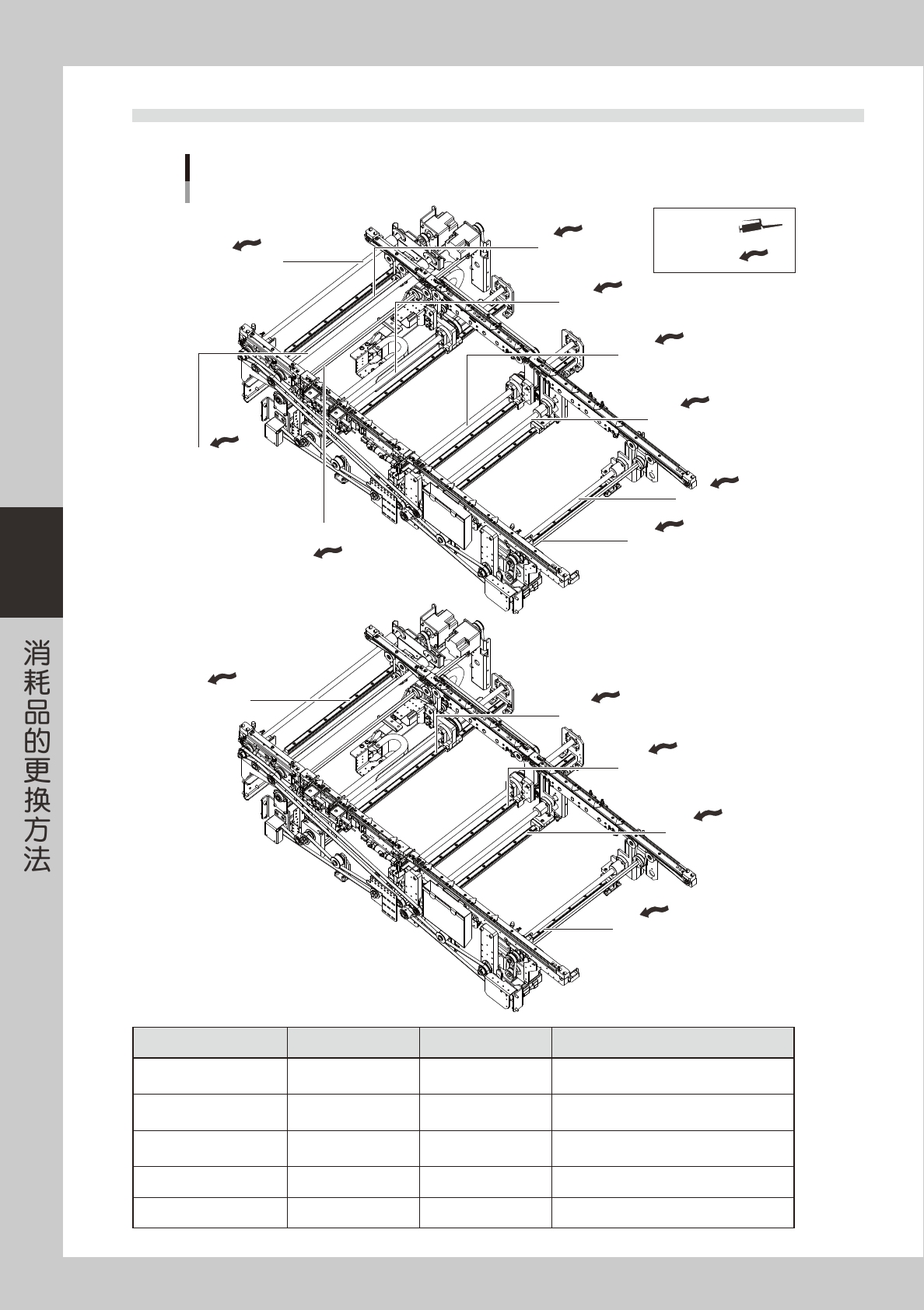

4.4 W 轴和 U 轴的线性导轨与螺旋丝杆
W轴和U轴的加油位置
W1轴螺旋丝杆
W1轴螺旋丝杆
U轴(W2)螺旋丝杆
U轴(W2)螺旋丝杆
出口传送部
6角花键轴
出口口传送部
螺旋丝杆
出口传送部
螺旋丝杆
W1轴6角花键轴
润滑油枪 ：
用手涂抹 ：
W2轴6角花键轴
W1轴线性导轨
U轴(W2)线性导轨
U轴(W2)线性导轨
W1轴线性导轨
出口传送部
线性导轨
加油部位 加油位置 频率 作业方法
W1
轴、出口传送部
线性导轨
3 1
次
/ 6
个月 用手涂抹
W1
轴、出口传送部
螺旋丝杆
4 1
次
/ 6
个月 用手涂抹
W1
轴、
W2
轴(
U
轴)和
出口传送部
6
角花键轴
3 1
次
/ 3
个月 用手涂抹
W2
轴(
U
轴 ) 线性导轨
2 1
次
/ 3
个月 用手涂抹
W2
轴(
U
轴 ) 螺旋丝杆
2 1
次
/ 3
个月 用手涂抹
55416-L2-00
