3-15
3
3.3 个月

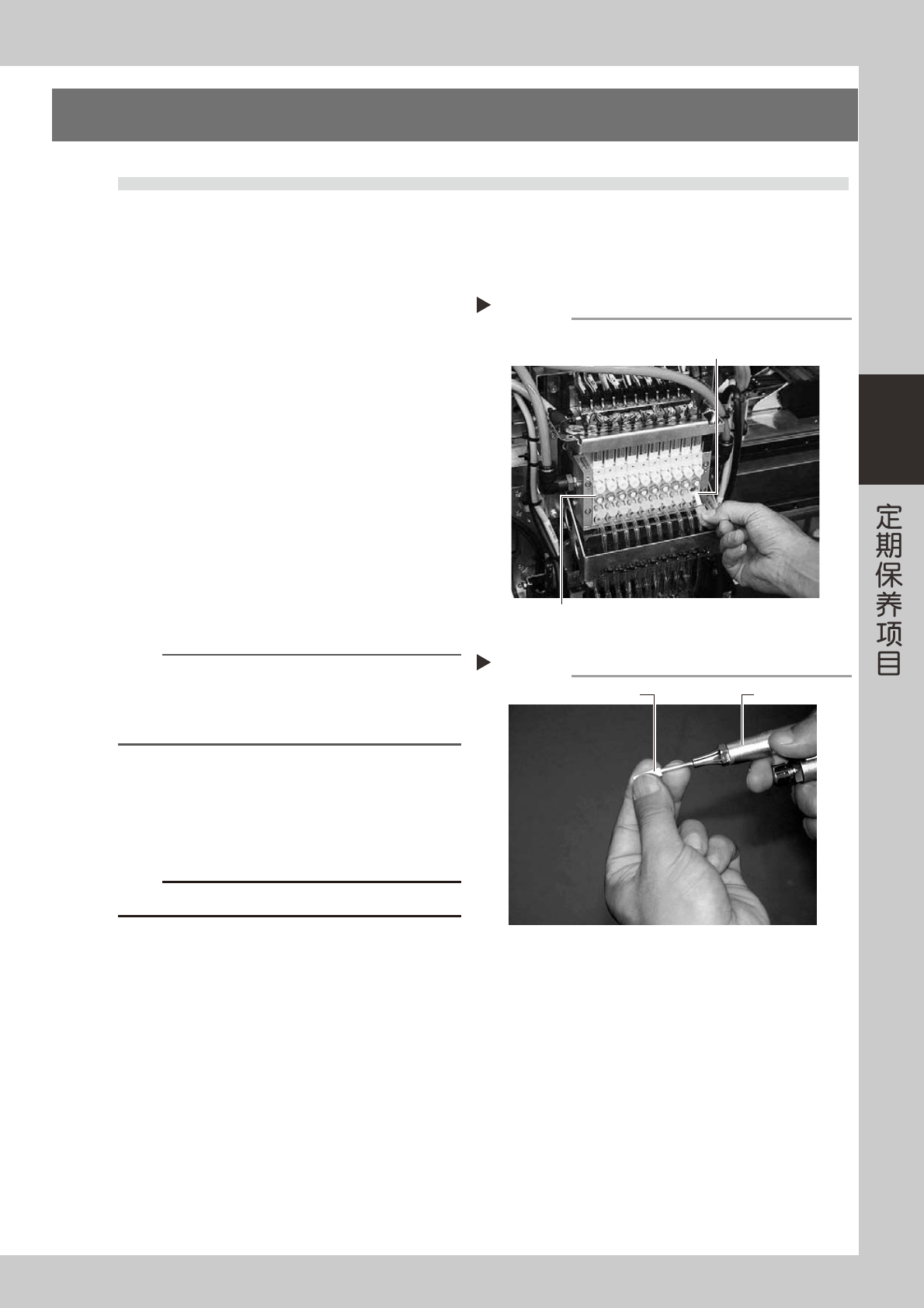

3.1 真空电磁阀过滤器的清洁、更换
虽然供气状态和实际运转时间各异，但一般 3 个月左右必须对真空电磁阀的过滤器实施 1 次点检。如果只是轻微
脏污，可用喷气枪清除，如果脏污比较严重，建议更换过滤器。
e
1
进行作业前的准备。
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按「EMERGENCY STOP」按钮，使贴片机处于
紧急停机状态。
3. 将方巾垫在 Y 轴线性导轨部和顶板上。
2
拆卸整流板。
用六角扳手拆下整流板。
3
拆卸过滤器盖。
用一字螺丝刀旋松过滤器盖并取下。
55321-L2-00
4
清洁过滤器。
用镊子等取出过滤器，只是少量脏污，可用喷气枪
吹除后重新装入真空电磁阀中。
55322-L2-00
n
要点
如脏污严重或已变色，必须更换为新的过滤器 (K46-M8527-
C0X)。
过滤器的更换频率决定于贴片机的运转时间，但一般 3 个月
需更换 1 次。
5
安装过滤器。
1. 将过滤器与 O 形圈嵌入过滤器盖并插入真空电
磁阀内。
2. 向右旋转锁紧过滤器盖 ( 直至有“咔嚓”声响 )。
c
注意
安装过滤器时，切勿使 O 形圈露出在复式接头与过滤器盖之间。
6
安装整流板。
用六角扳手将整流板装回原位。
清洁过滤器
Step 4
喷气枪过滤器
拆卸过滤器盖
Step 3
真空电磁阀主体
真空电磁阀的过滤器
过滤器盖、O形圈

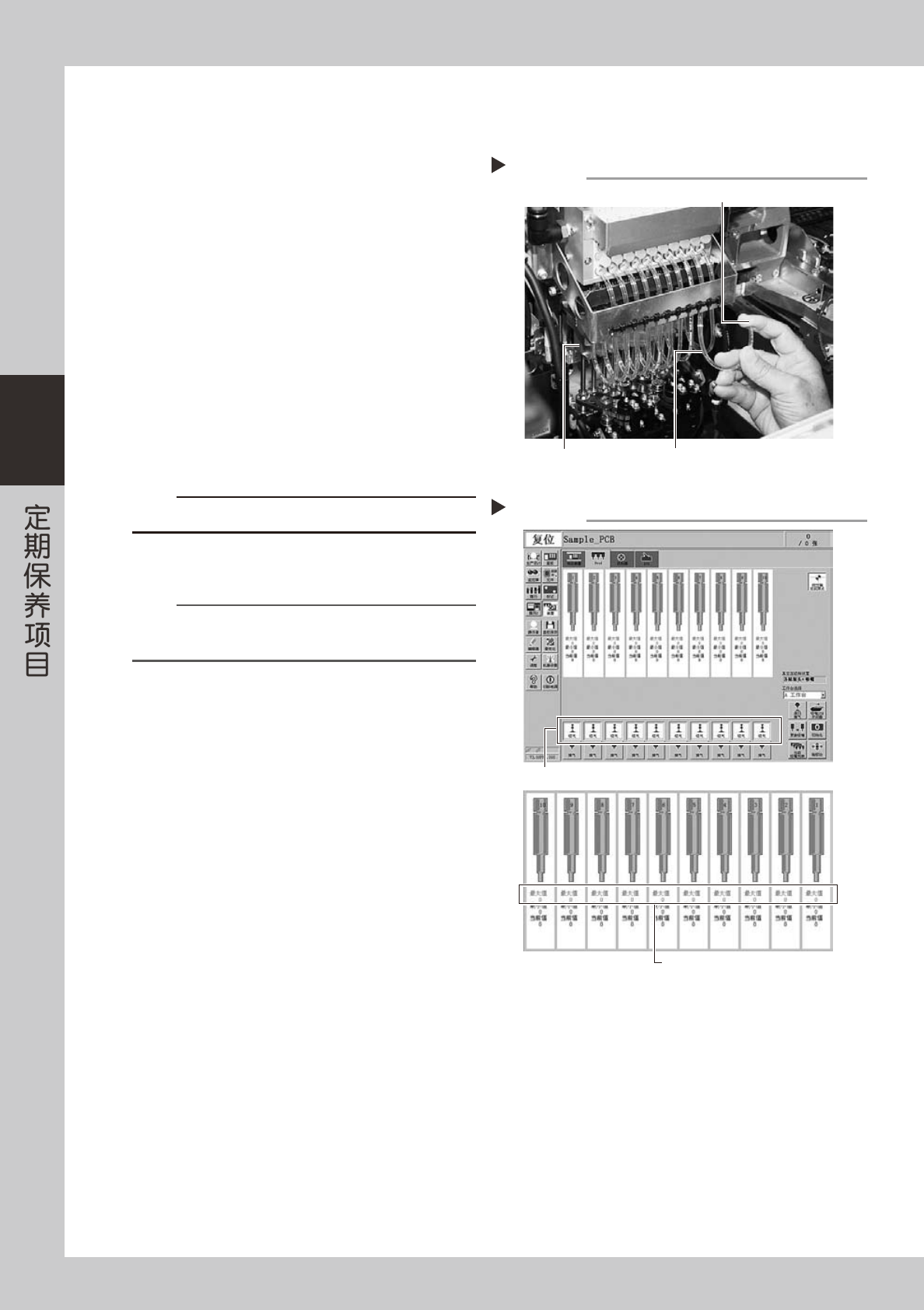

3-16
3
3.1.1 真空电磁阀的真空压检查
确认真空电磁阀装置的各个真空电磁阀的真空压级别，判断其状态。
e
1
按紧急停机按钮。
为安全作业，务必使贴片机处于紧急停机状态。
2
拔出输气管。
从轴承套下侧的气密接头处拔出所有贴装头的输气
管。
55323-L2-00
3
确认单个真空电磁阀的真空压级别。
1. 打开 [ 装置 ] -「Head」选项卡。
2. 用手指堵住输气管，按 [ 吸气 ] 按钮。对所有
贴装头分别执行此操作。
3. 记录输气管在封闭状态下的最大值，确认是否
在测定参考值范围内。
56305-L2-00
c
注意
排出的气体可能会吹到面部，务必佩戴防护眼镜。
■ 测定参考值
封闭 ：190 以上
参考
未达到测定参考值时，重新检查贴装头的空气通道 ( 花键轴内
/ 真空电磁阀和花键轴的输气管等 )，必要时进行清洁与更换。
拔出输气管
Step 2, 3
拔出的输气管(透明)
测试时用手指堵住
轴承套
确认真空级别
Step 3
按各贴装头的[吸气]按钮
确认最大值(封闭状态下的最大值)

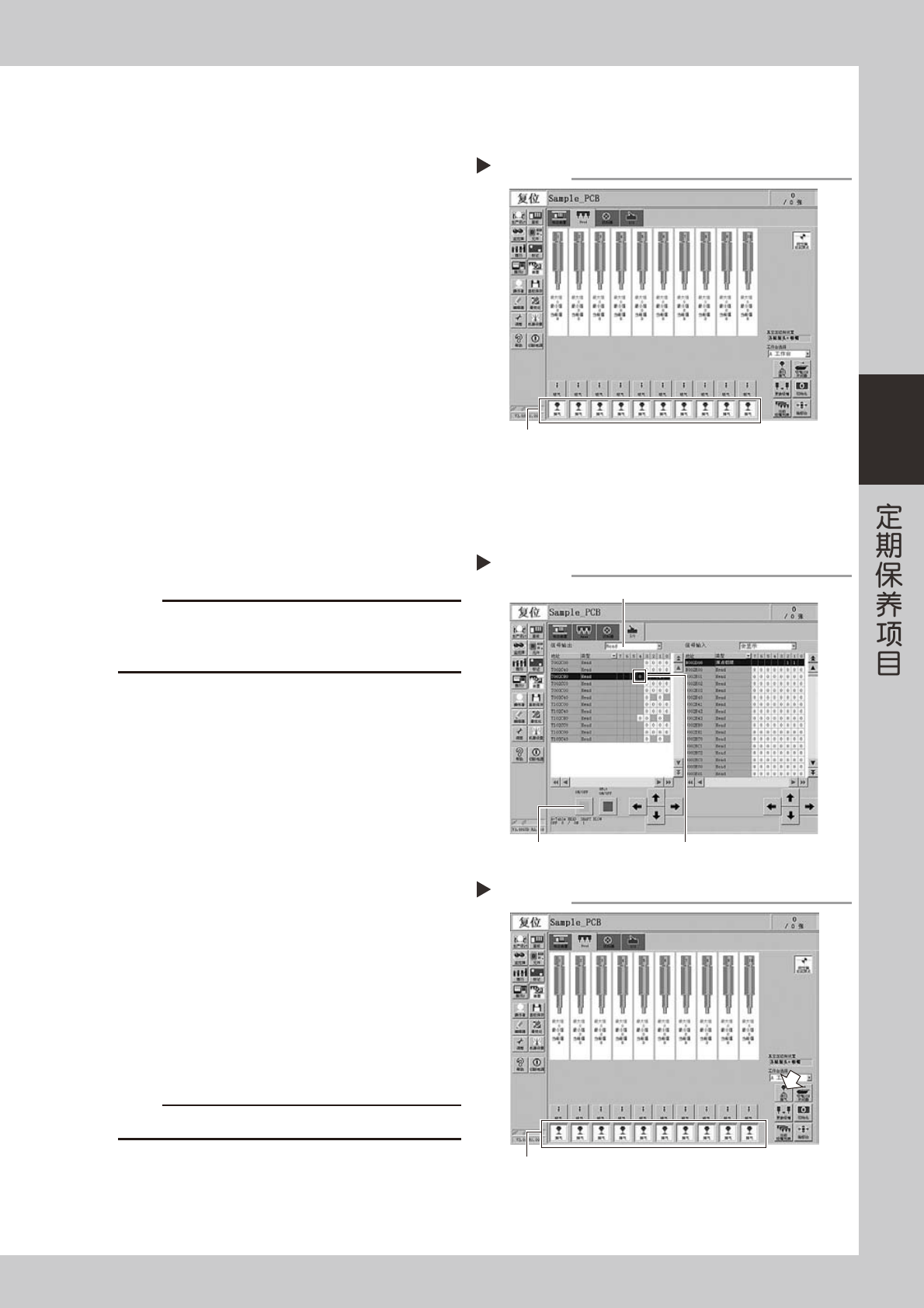

3-17
3
3.1.2 排气阀的动作确认 ( 各贴装头分别确认 )
确认真空电磁阀装置的各个真空电磁阀的排气级别，并判断其状态。
1
确认是否正常排气。
确认真空电磁阀装置下方接头部的排气是否均匀。
打开 [ 装置 ] -「Head」选项卡，按各贴装头的
[ 排气 ] 按钮。
56306-L2-00
3.1.3 清洁用排气阀的动作确认 ( 连动 )
确认机器贴装头花键轴内清洁排气功能是否正常运行。
1
拆出所有贴装头的吸嘴。
c
注意
清洁排气的气量强大，要实施清洁排气时，务必拆出安装在
贴装头上的吸嘴。否则，吸嘴可能会从贴装头脱落，导致破损、
遗失。
2
使清洁用排气阀运行。
1. 打开 [ 装置 ] -「I/O」选项卡。
2. 从「信号输出」侧下拉框中选择「Head」后，
选择要执行排气的贴装头的地址。
A 工作台 ：T002C80,4
B 工作台 ：T102C80,4
3. 按 [ON/OFF] 按钮，使所有贴装头的清洁用排气
阀运行。
切换地址，在所有工作台使贴装头的清洁用排
气阀运行。
56312-L2-00
3
确认各贴装头的排气。
打开 [ 装置 ] -「Head」选项卡，按各贴装头的
[ 排气 ] 按钮，确认从各贴装头是否有气体排出。
56307-L2-00
4
按 [ 装置 ]-「I/O」选项卡画面的 [ON/
OFF] 按钮，关闭清洁用排气阀。
c
注意
排出的气体可能会吹到面部，务必佩戴防护眼镜。
确认排气
Step 1-3
按各贴装头的[排气]按钮
确认排气
按各贴装头的[排气]按钮
Step 1
使清洁用排气阀运行
Step 2
Head
按[ON/OFF]按钮 选择地址
