第 4 章 消耗品的更换方法 目录 1. 吸嘴弹簧片的更换 4- 1 2. 真空电磁阀部 4- 2 2.1 真空电磁阀 BIT 的更换 4- 2 2.2 电磁铁线圈的更换 4- 3 2.3 清洁用排气阀的更换 4- 4 3. 基板传送部的清洁和传送带的更换 4- 5 4. 加油位置一览表 4- 8 4.1 X 轴线性导轨与螺旋丝杆 4- 8 4.2 Y 轴线性导轨 4- 9 4.3 PU 轴螺旋丝杆 4-…
3-36
3
4.8 多视觉相机照明的清洁 (1 年 )
多视觉相机的镜头及照明在保护玻璃内，清洁镜头和照明时必须拆除保护玻璃。如保护玻璃脏污时，也必须清洁
保护玻璃。( 参阅第 2 章「3. 相机保护玻璃的清洁」)
1
关闭贴片机电源。
退出软件程序，关闭贴片机的电源开关。
2
拆出多视觉相机上面的相机罩。
用六角扳手拆出多视觉相机上面的 2 颗平头螺钉，
从正上方小心取出多视觉相机罩。
55353-L2-00
3
拆出照明保护玻璃。
用十字螺丝刀拆出玻璃固定板的固定螺钉。
55354-L2-00
4
清洁多视觉相机的照明。
1. 照明基板上装有很多 LED，使用光学仪器专用
软刷清扫。
2. 照明中央开口部中有半透明镜，使用光学仪器
专用软刷、棉棒、镜头清洁剂等清洁。
55355-L2-00
参考
光学仪器专用软刷、棉棒、镜头清洁剂为选件，需另行订购。
c
注意
切勿将金属靠近照明用基板。基板上的电路图可能因此受损，
有短路的危险。
c
注意
半透明镜厚度仅 1.0mm，薄且易碎，清洁时务必小心进行。
5
安装照明保护玻璃。
将照明保护玻璃和多视觉相机罩装回原位。
拆出照明保护玻璃
Step 3
十字螺丝刀
保护玻璃
玻璃固定板
拆出多视觉相机罩
Step 2
六角扳手
多视觉相机罩
平头螺钉
清洁多视觉相机照明
Step 4
光学仪器专用软刷
半透明镜
照明用LED
4-1
4

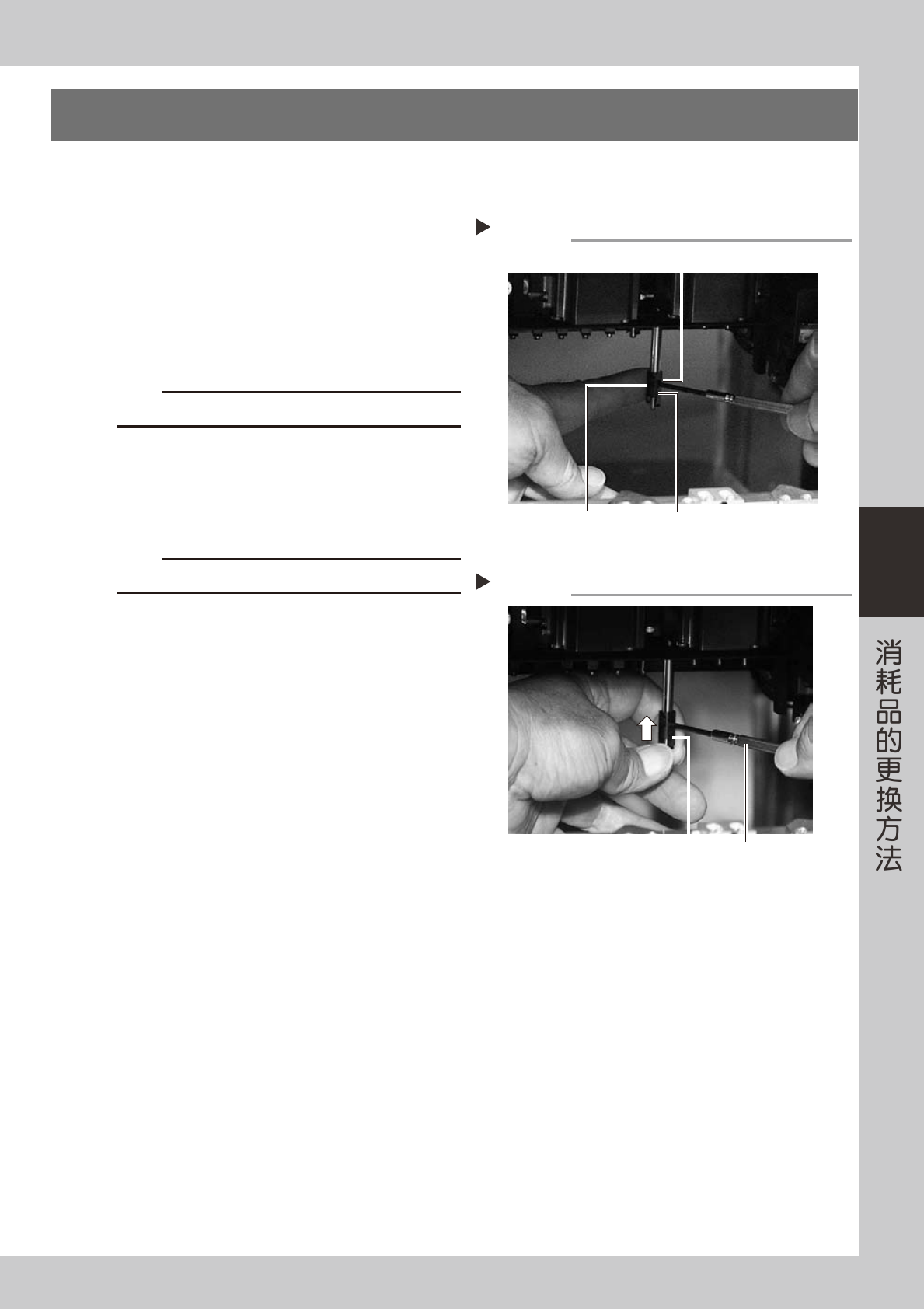

1.吸嘴弹簧片的更换
e
1
按下紧急停机按钮。
为保障安全，必须使贴片机处于紧急停机状态。
2
拆卸吸嘴。
用手拆下要更换弹簧片的吸嘴。
3
拆下吸嘴弹簧片。
边从后按住轴，边用十字精密螺丝刀拧下螺钉，将
不良的弹簧片从吸嘴基座上取下。
55400-L2-00
c
注意
切勿拆下固定吸嘴基座的螺钉。
4
安装新的吸嘴弹簧片。
边向上按住弹簧片，边用十字精密螺丝刀拧紧固定
螺钉。
55401-L2-00
c
注意
务必使弹簧片平行安装。
5
安装吸嘴。
6
确认安装状态。
1. 确认弹簧片与吸嘴之间没有间隙。
2. 用手反复装卸吸嘴数次，确认没有松动。
吸嘴弹簧片的拆卸
Step 3
吸嘴基座
固定吸嘴弹簧片的螺钉
吸嘴弹簧片
吸嘴弹簧片的安装
Step 4
精密螺丝刀弹簧片板
