Page 7.8 pick ering test .com Section 7 - Maintenance Information RL6 RL7 RL8 RL9 RL10 RL1 1 RL12 RL13 RL14 RL15 RL1 RL2 RL21 RL22 RL23 RL24 RL25 RL26 RL27 RL28 RL29 RL30 RL3 RL4 RL31 RL32 RL33 RL34 RL35 RL41 RL42 RL43 R…
Page 7.7
pickeringtest.com
Section 7 - Maintenance Information
Relays Used in Signal Path - 40-577 (50x8 Matrix)
Y1 Y2 Y3 Y4 Y5 Y6 Y7 Y8
Mother Board
X1
2 1 2 1 3 1 3 1 4 1 4 1 5 1 5 1
X2 7 6 7 6 8 6 8 6 9 6 9 6 10 6 10 6
X3 12 11 12 11 13 11 13 11 14 11 14 11 15 11 15 11
X4 17 16 17 16 18 16 18 16 19 16 19 16 20 16 20 16
X5 22 21 22 21 23 21 23 21 24 21 24 21 25 21 25 21
X6 27 26 27 26 28 26 28 26 29 26 29 26 30 26 30 26
X7 32 31 32 31 33 31 33 31 34 31 34 31 35 31 35 31
X8 37 36 37 36 38 36 38 36 39 36 39 36 40 36 40 36
X9 42 41 42 41 43 41 43 41 44 41 44 41 45 41 45 41
X10 47 46 47 46 48 46 48 46 49 46 49 46 50 46 50 46
X11 52 51 52 51 53 51 53 51 54 51 54 51 55 51 55 51
X12 57 56 57 56 58 56 58 56 59 56 59 56 60 56 60 56
X13 62 61 62 61 63 61 63 61 64 61 64 61 65 61 65 61
X14 67 66 67 66 68 66 68 66 69 66 69 66 70 66 70 66
X15 72 71 72 71 73 71 73 71 74 71 74 71 75 71 75 71
X16 77 76 77 76 78 76 78 76 79 76 79 76 80 76 80 76
X17 82 81 82 81 83 81 83 81 84 81 84 81 85 81 85 81
X18 87 86 87 86 88 86 88 86 89 86 89 86 90 86 90 86
X19 92 91 92 91 93 91 93 91 94 91 94 91 95 91 95 91
X20 97 96 97 96 98 96 98 96 99 96 99 96 100 96 100 96
X21 102 101 102 101 103 101 103 101 104 101 104 101 105 101 105 101
X22 107 106 107 106 108 106 108 106 109 106 109 106 110 106 110 106
X23 112 111 112 111 113 111 113 111 114 111 114 111 115 111 115 111
X24 117 116 117 116 118 116 118 116 119 116 119 116 120 116 120 116
X25 122 121 122 121 123 121 123 121 124 121 124 121 125 121 125 121
Daughter Board
X26 127 126 127 126 128 126 128 126 129 126 129 126 130 126 130 126
X27 132 131 132 131 133 131 133 131 134 131 134 131 135 131 135 131
X28 137 136 137 136 138 136 138 136 139 136 139 136 140 136 140 136
X29 142 141 142 141 143 141 143 141 144 141 144 141 145 141 145 141
X30 147 146 147 146 148 146 148 146 149 146 149 146 150 146 150 146
X31 152 151 152 151 153 151 153 151 154 151 154 151 155 151 155 151
X32 157 156 157 156 158 156 158 156 159 156 159 156 160 156 160 156
X33 162 161 162 161 163 161 163 161 164 161 164 161 165 161 165 161
X34 167 166 167 166 168 166 168 166 169 166 169 166 170 166 170 166
X35 172 171 172 171 173 171 173 171 174 171 174 171 175 171 175 171
X36 177 176 177 176 178 176 178 176 179 176 179 176 180 176 180 176
X37 182 181 182 181 183 181 183 181 184 181 184 181 185 181 185 181
X38 187 186 187 186 188 186 188 186 189 186 189 186 190 186 190 186
X39 192 191 192 191 193 191 193 191 194 191 194 191 195 191 195 191
X40 197 196 197 196 198 196 198 196 199 196 199 196 200 196 200 196
X41 202 201 202 201 203 201 203 201 204 201 204 201 205 201 205 201
X42 207 206 207 206 208 206 208 206 209 206 209 206 210 206 210 206
X43 212 211 212 211 213 211 213 211 214 211 214 211 215 211 215 211
X44 217 216 217 216 218 216 218 216 219 216 219 216 220 216 220 216
X45 222 221 222 221 223 221 223 221 224 221 224 221 225 221 225 221
X46 227 226 227 226 228 226 228 226 229 226 229 226 230 226 230 226
X47 232 231 232 231 233 231 233 231 234 231 234 231 235 231 235 231
X48 237 236 237 236 238 236 238 236 239 236 239 236 240 236 240 236
X49 242 241 242 241 243 241 243 241 244 241 244 241 245 241 245 241
X50 247 246 247 246 248 246 248 246 249 246 249 246 250 246 250 246
Page 7.8
pickeringtest.com
Section 7 - Maintenance Information
RL6 RL7 RL8 RL9 RL10 RL11 RL12 RL13 RL14 RL15 RL1 RL2
RL21 RL22 RL23 RL24 RL25 RL26 RL27 RL28 RL29 RL30 RL3 RL4
RL31 RL32 RL33 RL34 RL35 RL41 RL42 RL43 RL44 RL45 RL51 RL5
RL46 RL47 RL48 RL49 RL50 RL61 RL62 RL63 RL64 RL65 RL52 RL53
RL71 RL72 RL73 RL74 RL75 RL81 RL82 RL83 RL84 RL85 RL54 RL55
RL101 RL102 RL103 RL104 RL105 RL66 RL67 RL68 RL69 RL70
RL16 RL17 RL18 RL19 RL20 RL86 RL87 RL88 RL89 RL90
RL36 RL37 RL38 RL39 RL40 RL91 RL92 RL93 RL94 RL95
RL56 RL57 RL58 RL59 RL60 RL121 RL122 RL123 RL124
RL76 RL77 RL78 RL79 RL80 RL106 RL107 RL108 RL125
RL96 RL97 RL98 RL99 RL100 RL111 RL112 RL109 RL110
RL116 RL117 RL118 RL119 RL120 RL113 RL114 RL115
Spare
RL141 RL142 RL143 RL144 RL145 RL131 RL132 RL133
RL161 RL162 RL163 RL164 RL165 RL134 RL135 RL154
RL246 RL247 RL248 RL249 RL250 RL151 RL152 RL153
RL226 RL227 RL228 RL229 RL230 RL155 RL174 RL175
RL241 RL242 RL243 RL244 RL245 RL171 RL172 RL173
RL221 RL222 RL223 RL224 RL225 RL136 RL137 RL138
RL201 RL202 RL203 RL204 RL205 RL139 RL140 RL159
RL181 RL182 RL183 RL184 RL185 RL156 RL157 RL158
RL126 RL127 RL128 RL129 RL130 RL160 RL179 RL180
RL146 RL147 RL148 RL149 RL150 RL176 RL177 RL178
RL211 RL212 RL213 RL214 RL215 RL196 RL197 RL198
RL191 RL192 RL193 RL194 RL195 RL199 RL200 RL219
RL206 RL207 RL208 RL209 RL210 RL216 RL217 RL218
RL186 RL187 RL188 RL189 RL190 RL220 RL239 RL240
RL166 RL167 RL168 RL169 RL170 RL236 RL237 RL238
RL231 RL232 RL233 RL234 RL235

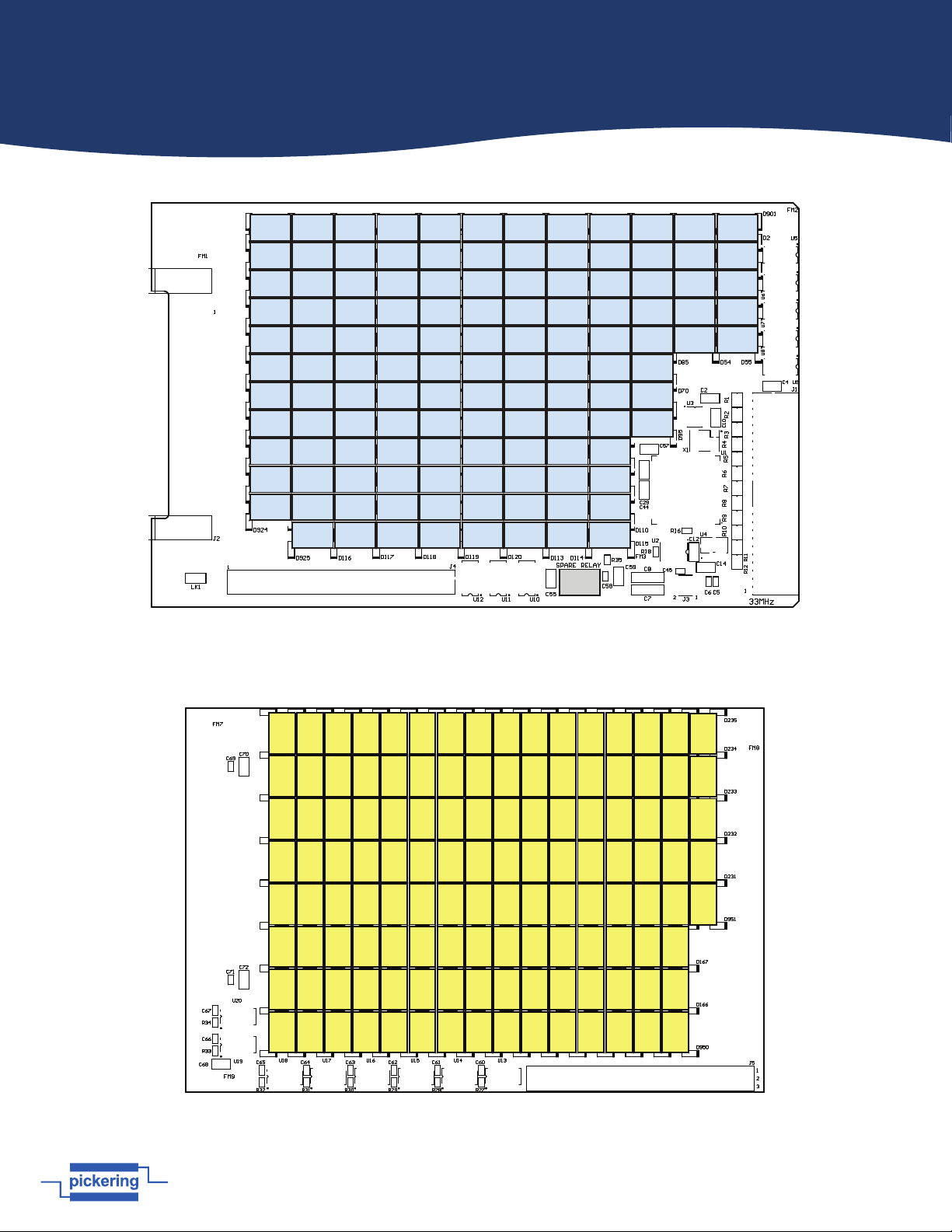

Figure 7.6 - 40-577 Matrix Module: Motherboard Relay Locations
Figure 7.7 - 40-577 Matrix Module: Daughterboard Relay Locations
Page 7.9
pickeringtest.com
Section 7 - Maintenance Information
Relays Used in Signal Path - 40-578 (36x12 Matrix)
Y1 Y2 Y3 Y4 Y5 Y6 Y7 Y8 Y9 Y10 Y11 Y12
Mother Board
X1
1 1 1 1 1 1 1 1 1 1 1 1
2 2 3 3 4 4 5 5 6 6 7 7
X2
8 8 8 8 8 8 8 8 8 8 8 8
9 9 10 10 11 11 12 12 13 13 14 14
X3
15 15 15 15 15 15 15 15 15 15 15 15
16 16 17 17 18 18 19 19 20 20 21 21
X4
22 22 22 22 22 22 22 22 22 22 22 22
23 23 24 24 25 25 26 26 27 27 28 28
X5
29 29 29 29 29 29 29 29 29 29 29 29
30 30 31 31 32 32 33 33 34 34 35 35
X6
36 36 36 36 36 36 36 36 36 36 36 36
37 37 38 38 39 39 40 40 41 41 42 42
X7
43 43 43 43 43 43 43 43 43 43 43 43
44 44 45 45 46 46 47 47 48 48 49 49
X8
50 50 50 50 50 50 50 50 50 50 50 50
51 51 52 52 53 53 54 54 55 55 56 56
X9
57 57 57 57 57 57 57 57 57 57 57 57
58 58 59 59 60 60 61 61 62 62 63 63
X10
64 64 64 64 64 64 64 64 64 64 64 64
65 65 66 66 67 67 68 68 69 69 70 70
X11
71 71 71 71 71 71 71 71 71 71 71 71
72 72 73 73 74 74 75 75 76 76 77 77
X12
78 78 78 78 78 78 78 78 78 78 78 78
79 79 80 80 81 81 82 82 83 83 84 84
X13
85 85 85 85 85 85 85 85 85 85 85 85
86 86 87 87 88 88 89 89 90 90 91 91
X14
92 92 92 92 92 92 92 92 92 92 92 92
93 93 94 94 95 95 96 96 97 97 98 98
X15
99 99 99 99 99 99 99 99 99 99 99 99
100 100 101 101 102 102 103 103 104 104 105 105
X16
106 106 106 106 106 106 106 106 106 106 106 106
107 107 108 108 109 109 110 110 111 111 112 112
X17
113 113 113 113 113 113 113 113 113 113 113 113
114 114 115 115 116 116 117 117 118 118 119 119
X18
120 120 120 120 120 120 120 120 120 120 120 120
121 121 122 122 123 123 124 124 125 125 126 126
Daughter Board
X19
127 127 127 127 127 127 127 127 127 127 127 127
128 128 129 129 130 130 131 131 132 132 133 133
X20
134 134 134 134 134 134 134 134 134 134 134 134
135 135 136 136 137 137 138 138 139 139 140 140
X21
141 141 141 141 141 141 141 141 141 141 141 141
142 142 143 143 144 144 145 145 146 146 147 147
X22
148 148 148 148 148 148 148 148 148 148 148 148
149 149 150 150 151 151 152 152 153 153 154 154
X23
155 155 155 155 155 155 155 155 155 155 155 155
156 156 157 157 158 158 159 159 160 160 161 161
X24
162 162 162 162 162 162 162 162 162 162 162 162
163 163 164 164 165 165 166 166 167 167 168 168
X25
169 169 169 169 169 169 169 169 169 169 169 169
170 170 171 171 172 172 173 173 174 174 175 175
X26
176 176 176 176 176 176 176 176 176 176 176 176
177 177 178 178 179 179 180 180 181 181 182 182
X27
183 183 183 183 183 183 183 183 183 183 183 183
184 184 185 185 186 186 187 187 188 188 189 189
X28
190 190 190 190 190 190 190 190 190 190 190 190
191 191 192 192 193 193 194 194 195 195 196 196
X29
197 197 197 197 197 197 197 197 197 197 197 197
198 198 199 199 200 200 201 201 202 202 203 203
X30
204 204 204 204 204 204 204 204 204 204 204 204
205 205 206 206 207 207 208 208 209 209 210 210
X31
211 211 211 211 211 211 211 211 211 211 211 211
212 212 213 213 214 214 215 215 216 216 217 217
X32
218 218 218 218 218 218 218 218 218 218 218 218
219 219 220 220 221 221 222 222 223 223 224 224
X33
225 225 225 225 225 225 225 225 225 225 225 225
226 226 227 227 228 228 229 229 230 230 231 231
X34
232 232 232 232 232 232 232 232 232 232 232 232
233 233 234 234 235 235 236 236 237 237 238 238
X35
239 239 239 239 239 239 239 239 239 239 239 239
240 240 241 241 242 242 243 243 244 244 245 245
X36
246 246 246 246 246 246 246 246 246 246 246 246
247 247 248 248 249 249 250 250 251 251 252 252
