Page 7.9
pickeringtest.com
Section 7 - Maintenance Information
Relays Used in Signal Path - 40-578 (36x12 Matrix)
Y1 Y2 Y3 Y4 Y5 Y6 Y7 Y8 Y9 Y10 Y11 Y12
Mother Board
X1
1 1 1 1 1 1 1 1 1 1 1 1
2 2 3 3 4 4 5 5 6 6 7 7
X2
8 8 8 8 8 8 8 8 8 8 8 8
9 9 10 10 11 11 12 12 13 13 14 14
X3
15 15 15 15 15 15 15 15 15 15 15 15
16 16 17 17 18 18 19 19 20 20 21 21
X4
22 22 22 22 22 22 22 22 22 22 22 22
23 23 24 24 25 25 26 26 27 27 28 28
X5
29 29 29 29 29 29 29 29 29 29 29 29
30 30 31 31 32 32 33 33 34 34 35 35
X6
36 36 36 36 36 36 36 36 36 36 36 36
37 37 38 38 39 39 40 40 41 41 42 42
X7
43 43 43 43 43 43 43 43 43 43 43 43
44 44 45 45 46 46 47 47 48 48 49 49
X8
50 50 50 50 50 50 50 50 50 50 50 50
51 51 52 52 53 53 54 54 55 55 56 56
X9
57 57 57 57 57 57 57 57 57 57 57 57
58 58 59 59 60 60 61 61 62 62 63 63
X10
64 64 64 64 64 64 64 64 64 64 64 64
65 65 66 66 67 67 68 68 69 69 70 70
X11
71 71 71 71 71 71 71 71 71 71 71 71
72 72 73 73 74 74 75 75 76 76 77 77
X12
78 78 78 78 78 78 78 78 78 78 78 78
79 79 80 80 81 81 82 82 83 83 84 84
X13
85 85 85 85 85 85 85 85 85 85 85 85
86 86 87 87 88 88 89 89 90 90 91 91
X14
92 92 92 92 92 92 92 92 92 92 92 92
93 93 94 94 95 95 96 96 97 97 98 98
X15
99 99 99 99 99 99 99 99 99 99 99 99
100 100 101 101 102 102 103 103 104 104 105 105
X16
106 106 106 106 106 106 106 106 106 106 106 106
107 107 108 108 109 109 110 110 111 111 112 112
X17
113 113 113 113 113 113 113 113 113 113 113 113
114 114 115 115 116 116 117 117 118 118 119 119
X18
120 120 120 120 120 120 120 120 120 120 120 120
121 121 122 122 123 123 124 124 125 125 126 126
Daughter Board
X19
127 127 127 127 127 127 127 127 127 127 127 127
128 128 129 129 130 130 131 131 132 132 133 133
X20
134 134 134 134 134 134 134 134 134 134 134 134
135 135 136 136 137 137 138 138 139 139 140 140
X21
141 141 141 141 141 141 141 141 141 141 141 141
142 142 143 143 144 144 145 145 146 146 147 147
X22
148 148 148 148 148 148 148 148 148 148 148 148
149 149 150 150 151 151 152 152 153 153 154 154
X23
155 155 155 155 155 155 155 155 155 155 155 155
156 156 157 157 158 158 159 159 160 160 161 161
X24
162 162 162 162 162 162 162 162 162 162 162 162
163 163 164 164 165 165 166 166 167 167 168 168
X25
169 169 169 169 169 169 169 169 169 169 169 169
170 170 171 171 172 172 173 173 174 174 175 175
X26
176 176 176 176 176 176 176 176 176 176 176 176
177 177 178 178 179 179 180 180 181 181 182 182
X27
183 183 183 183 183 183 183 183 183 183 183 183
184 184 185 185 186 186 187 187 188 188 189 189
X28
190 190 190 190 190 190 190 190 190 190 190 190
191 191 192 192 193 193 194 194 195 195 196 196
X29
197 197 197 197 197 197 197 197 197 197 197 197
198 198 199 199 200 200 201 201 202 202 203 203
X30
204 204 204 204 204 204 204 204 204 204 204 204
205 205 206 206 207 207 208 208 209 209 210 210
X31
211 211 211 211 211 211 211 211 211 211 211 211
212 212 213 213 214 214 215 215 216 216 217 217
X32
218 218 218 218 218 218 218 218 218 218 218 218
219 219 220 220 221 221 222 222 223 223 224 224
X33
225 225 225 225 225 225 225 225 225 225 225 225
226 226 227 227 228 228 229 229 230 230 231 231
X34
232 232 232 232 232 232 232 232 232 232 232 232
233 233 234 234 235 235 236 236 237 237 238 238
X35
239 239 239 239 239 239 239 239 239 239 239 239
240 240 241 241 242 242 243 243 244 244 245 245
X36
246 246 246 246 246 246 246 246 246 246 246 246
247 247 248 248 249 249 250 250 251 251 252 252
Page 7.10
pickeringtest.com
Section 7 - Maintenance Information
RL1 RL2 RL3 RL4 RL5 RL6 RL7 RL15 RL16 RL17 RL18 RL19
RL8 RL9 RL10 RL11 RL12 RL13 RL14 RL29 RL30 RL31 RL20 RL21
RL36 RL37 RL38 RL39 RL40 RL41 RL42 RL22 RL32 RL33 RL34 RL35
RL43 RL44 RL45 RL46 RL47 RL48 RL49 RL23 RL24 RL25 RL26 RL27
RL50 RL51 RL52 RL53 RL54 RL55 RL56 RL57 RL58 RL59 RL60 RL28
RL78 RL79 RL80 RL81 RL82 RL83 RL84 RL71 RL61 RL62 RL63
RL106 RL107 RL108 RL109 RL110 RL111 RL112 RL72 RL73 RL74
RL113 RL114 RL115 RL116 RL117 RL118 RL119 RL75 RL76 RL77
Spare
RL120 RL121 RL122 RL123 RL124 RL125 RL126 RL64 RL65
RL85 RL86 RL87 RL88 RL89 RL90 RL91 RL66 RL67
RL92 RL93 RL94 RL95 RL96 RL97 RL98 RL68 RL69
RL99 RL100 RL101 RL102 RL103 RL104 RL105 RL70
RL127 RL128 RL129 RL130 RL131 RL132 RL133 RL252
RL134 RL135 RL136 RL137 RL138 RL139 RL140 RL251
RL141 RL142 RL143 RL144 RL145 RL146 RL147 RL250
RL148 RL149 RL150 RL151 RL152 RL153 RL154 RL249
RL155 RL156 RL157 RL158 RL159 RL160 RL161 RL248
RL162 RL163 RL164 RL165 RL166 RL167 RL168 RL247
RL211 RL212 RL213 RL214 RL215 RL216 RL217 RL246
RL218 RL219 RL220 RL221 RL222 RL223 RL224 RL245
RL225 RL226 RL227 RL228 RL229 RL230 RL231 RL244
RL190 RL191 RL192 RL193 RL194 RL195 RL196 RL243
RL197 RL198 RL199 RL200 RL201 RL202 RL203 RL242
RL183 RL184 RL185 RL186 RL187 RL188 RL189 RL241
RL169 RL170 RL171 RL172 RL173 RL174 RL175 RL240
RL176 RL177 RL178 RL179 RL180 RL181 RL182 RL239
RL204 RL205 RL206 RL207 RL208 RL209 RL210
RL232 RL233 RL234 RL235 RL236 RL237 RL238

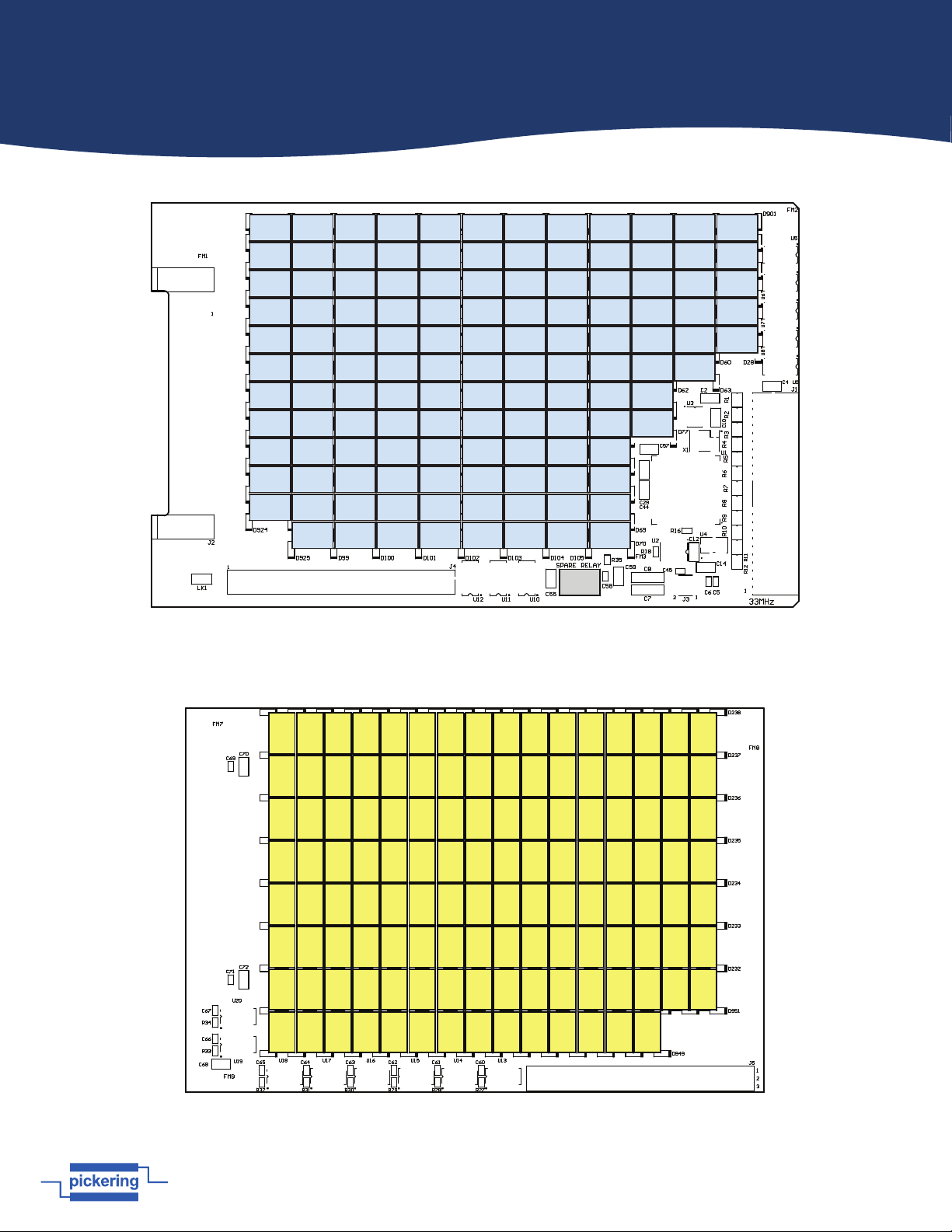

Figure 7.8 - 40-578 Matrix Module: Motherboard Relay Locations
Figure 7.9 - 40-578 Matrix Module: Daughterboard Relay Locations
