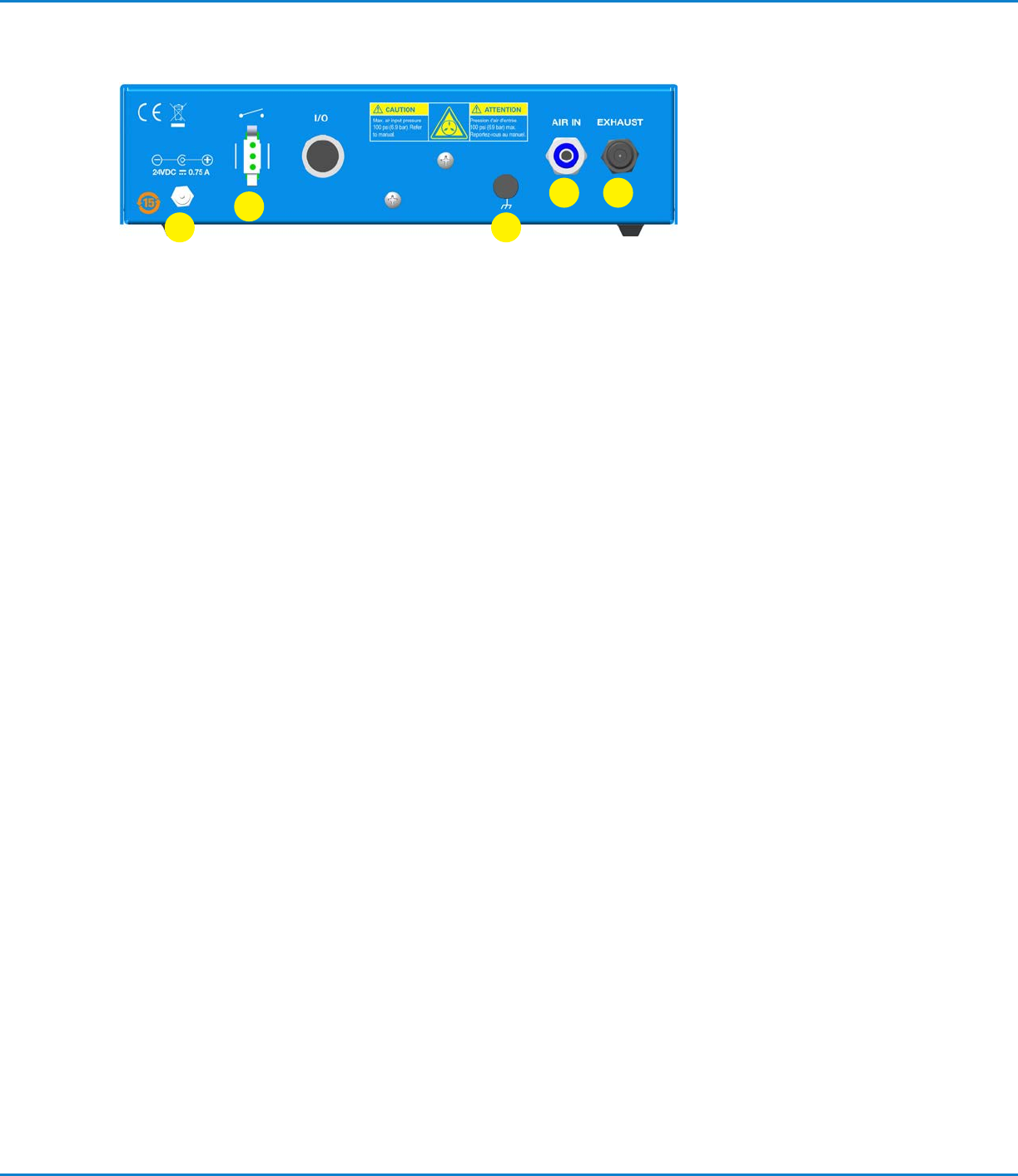

機能と操作（続き）
13
11
9
10
12
9. 電源入力ジャック － DC電源の入力です。
10.フットペダル／手元スイッチコネクター － ディスペンサーの駆動装置を接続します。
• 接続は、瞬時「接点閉接」切替え装置用です。この用途専用に設計された、ノードソンEFDのフットペダル／手元スイ
ッチをご使 用ください 。
11.アース接続 － この場所はアースを接地して漏れ電流、静電気を防止します
12.入力エアープッシュイン継手 － 圧縮エアーの供給口です。
• 装置に対して、最小5.5bar/0.55MPa（80psi）／最大 7.0bar/0.70MPa （100psi）の主エアー供給源を接続す
るための6mmプッシュイン継手です。
13.エアー排出ポート － シリンジのエアーを排出します。
• 各吐出サイクルの終了時、このポートからシリンジのエアーが排出されます。
注 記：排出ポートからのエアー放出は、周囲に障害物がないことを確認してください。このポートを塞がないでくださ
い。装置の性能が低下します。
Performus X シリーズディスペンサー
12
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
機能と操作（続き）
背面パネルのI/Oピン図
14
ケーブルワ
イヤー色
ピン 機能
赤 1
起動電圧+、DC5〜24V（最大20mA）
黄 2 起動電圧-
青 3
サイクルエンド・フィードバック+ DC5〜24V
(最大100mA）
橙 4 サ イク ル エ ン ド・フ ィ ー ド バ ッ ク -
緑 5 DC24V出力電源（予備電源+ 最大100mA）
茶 6 DC24V電源（サービス電源-）
灰 7 コンタクトクロージャ+ DC24V（20mA）
紫 8 コンタクトクロ ー ジャ-
14.I/O（入力／出力）接続部 － Performus装置を外部制御回路とインターフェースする場合に、入力および出力信号を
接 続します。
• 電圧起動回路：Performus装置は、ピン1と2間で、DC5〜24V信号を使用して初期化できます。信号はモメンタリ
（0.01秒以上）またはメインテインが可能です。新しいサイクルを開始するには、信号を除去し、再び印加する必要
があります。
• 機械式接点による起動：Performusは、ピン7と8を使用して、リレーやスイッチなどの機械式接点使用して起動する
こともできます。スイッチはモメンタリ (0.01秒以上）、メインテインともに使用可能です。新しいサイクルを開始する
には、必ず一度コンタクトを開き、その後再び閉じてください。
• サイクルエンド・フィードバック回路：塗布サイクルの完了により、スイッチが切断または次回の塗布サイクルまで切断
されます。この回路のピン3と4を使用して、ホストコントローラー（PLC）に信号をフィードバックし、続けて別の装置
を起動することや、吐出サイクルの終了に関連させる必要のある他の動作を起動することもできます。
この回路は、DC5〜24V（最大100mA）で動作するように設計されています。
8ピン DIO I/Oケーブルアセンブリ、ディスペンサーアクセサリーについては、「アクセサリー」を参照してください。
Performus X シリーズディスペンサー
13
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
開梱／保証登録
梱包箱から製品一式を取出し、作業台に置きます。
以下の内容物一式が揃っているか確認してください：
a. ディスペンサ ー
b. シリンジスタンド
c. エ ア 入 力 チ ュ ー ブ（ オ プ シ ョ ン ）
d. フットペ ダルアッセンブリ
e. 電 源アダプター
1
エアー供給源の接続
注 記：製品保証を受けるためには、クリーンで乾燥した圧縮エアーを
供給できる設備が必要です。エアーがフィルタリングされていない場合
は、EFDの5ミクロンフィルターレギュレーターをご注文ください。ディス
ペンサーのアクセサリーについては、P23「アクセサリー」を参照してくだ
さい。
エアー供給源をPerformusに接続する前に、エアーレギュレーターを「
ゼ ロ 」に し て く だ さ い 。
a. 6mmエアー入力チューブの一端を、Performus背面の入力継手に
差し込みます。
b. 入力チューブのもう一端を、工場設備の圧縮エアー供給源に接続し
ます。
c. 工場からのエアー供給は、 5.5–7.0 bar (80–100 psi) に設定して
ください 。
注 記：入力エアーの圧力は、吐出圧力より少なくとも高く設定してく
ださい。
d. バキューム機能は、バキューム機能制御ノブを右に回して停止してく
ださい。塗布している液剤の粘度が低い場合、P21「低粘度の液剤を
バキューム制御機能での使用」を参照してください。
2
設置
2
セットアップ動画をみる
www.nordsonefd.com/PerformusSetUp
a
b
d
e
c
