繰返 し 吐出 を 行 う た め の 「時間 モー ド 」 の 利用 1. 吐出 さ れ る 液剤 で 塗布チ ッ プ を パ ー ジ し ま す 。 （必要に 応 じ て P18 「塗布チ ッ プ のパージ 」 を参 照し て く ださ い 。 ） 2. 装置 を 時間モ ー ド に し ま す 。 3. 吐出 時間 を 設定 し ま す 。 吐出 時間、 2つ の方法 の い ずれ か で設定 で き ま す 。 • 上／下…

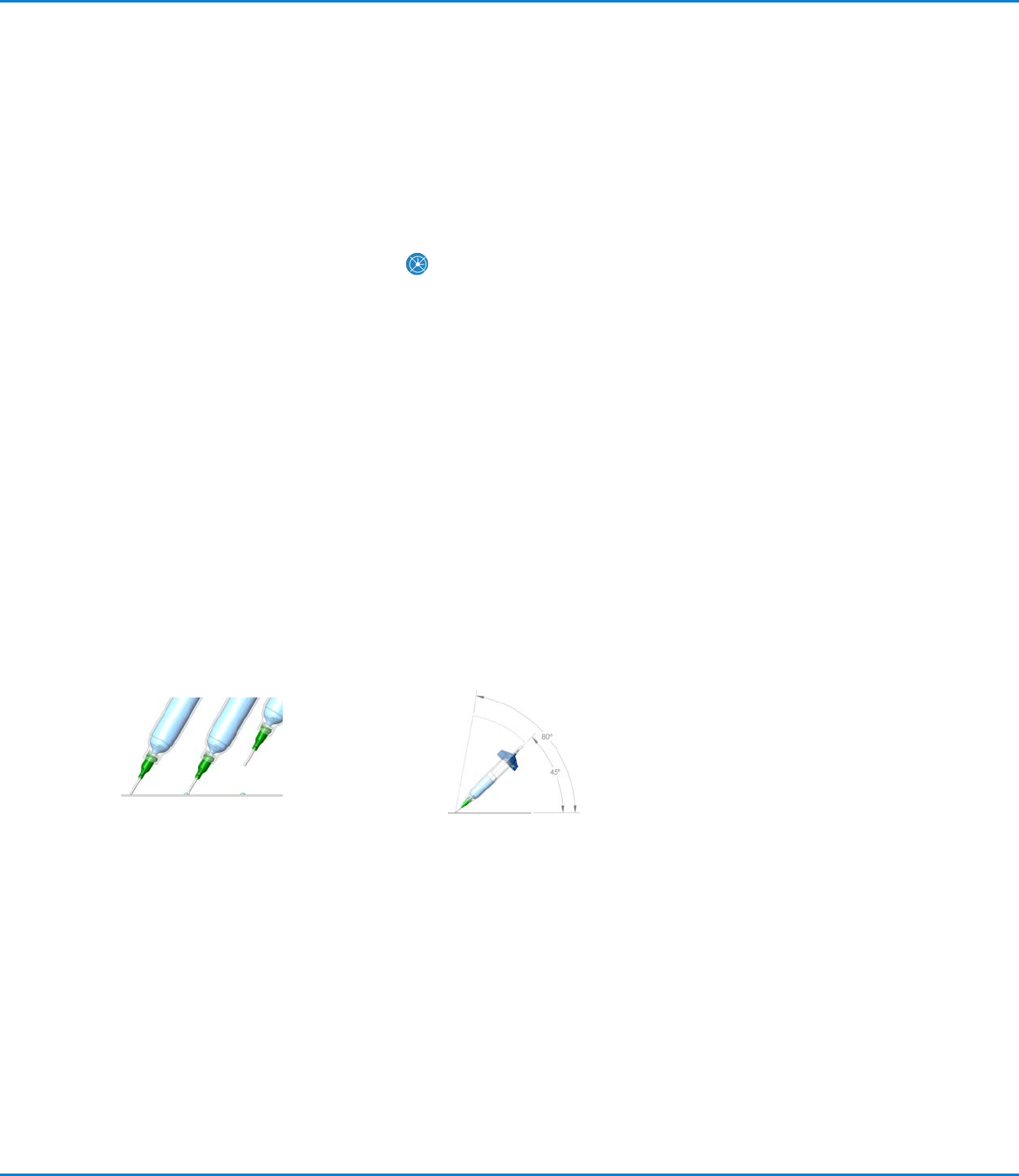

安定した吐出
を行うための
正しい角度
注意 — ノズルと作
業面との接触角度
は、必ず図のように
してください。ノズ
ルを配置した後で、
フットペダルを押し
てください。終了後
は、ペダルを離し、
ノズルをまっすぐ持
ち上げてください。
ドットやストライプの吐出、あるいは空洞への充填を行
うための「連続吐出モード」の利用
1.
エアーレギュレーターを、「カチッ」と音がするアンロック位置まで引きます。圧
力設定を「ゼロ」にして作業を開始します。
2. シリンジを、紙片または試験面に配置します。
3. 「P/T」ボタンを使用して、圧力を「bar」または「psi」で表示します。
4. 装置は連続吐出モードにしてください 。
5. 安全クリップを外します。この後は、フットペダルを押したままにします。
6. ノズルを紙片（試験面）に載せ、エアーレギュレーター調整ノブをゆっくりと時
計方向に回し、液剤をノズルから吐出させてください。
7. 必要な吐出量になるまで、エアー圧を高めていきます。
注 記：必ず、可能な限り最小の圧力と、最大のノズルサイズを使用してください。
可能な限りの最小圧力+可能な限りの最大ノズルサイズ+可能な限り長い吐出
時間=最も正確で安定した吐出。
8. フットペダルを離してください。
9. 何度か吐出を繰り返し、所望の吐出量であることを確認してください必要に応
じて、圧力を細かく変更して微調整してください。
10.エアーレギュレーター調整ノブを押し込み、設定値を確定します。
システム設定と基本操作（続き）
Performus X シリーズディスペンサー
19
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
繰返し吐出を行うための「時間モード」の利用
1.
吐出される液剤で塗布チップをパージします。（必要に応じてP18「塗布チップ
のパージ」を参照してください。）
2. 装置を時間モードにします 。
3. 吐出時間を設定します。吐出時間、2つの方法のいずれかで設定できます。
• 上／下矢印ボタンを使用して、時間を設定します。この機能の詳細はP11を
参 照してください 。
• 「プログラム／ティーチ」ボタンで、時間を設定します。この機能の詳細は
P10を参照してください。
4. フットペダル／手元スイッチを押し、吐出サイクルを起動します。ディスペンサー
は、予め設定した時間作動します。時間がディスプレイに表示されている場合、
吐出の間、設定された吐出時間まで数値がカウントアップしていきます。設定時
間が経過すると、ディスペンサーは吐出を停止し、フットペダル／手元スイッチ
またはホストコントローラー からのトリガ ー 信 号を待ちます。
注 記：フットペダル／手元スイッチは、一押しするだけで十分です。
吐出サイクルの途中で、フットペダル／手元スイッチまたは接点信号が入力され
ると、ディスペンサーは直ちに吐出を中止します。これは、 Performusディスペ
ンサーに組み込まれた独自の安全機能で、不意の吐出を防止します。
システム設定と基本操作（続き）
Performus X シリーズディスペンサー
20
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
低粘度液剤のためのバキューム圧制御機能
バキューム圧制御機能により、低粘度液剤での、サイクル間の液垂れを防ぎ、安定して
吐出できます。シリンジ内において、バキューム圧が液剤の押圧を上回るため液垂れを
防 止できます。
1. 吐出させる液剤を充填したシリンジが取付けられ、エアー圧が「ゼロ」であるこ
とを確認してください。水のような低粘度の液剤には、LV Barrier青ピストンの
使用をお奨めします。
2. シリンジアダプターの安 全クリップが留まっていることを確 認してください。
3. ノズルキャップを、適 切なノズルに交 換します。
4. エアー圧を、 2psi（0.1 bar/0.01 MPa）に設定してください。
5. ノズルを、容器の上方に配置するか、試験片に置き、アダプターチューブアッセ
ンブ リの 安 全 クリップ を 外 します。
6. Performusを連続吐出モードに設定してください。ノズルの先端から滴下が始
まるまで、フットペダルを押し続けます。
7. フットペダルを離してください。この時点で液剤がノズルから滴下し続けます。
8. 液剤の流出量が安定するまで、バキュームコントロールのノブをゆっくりと反時
計 回りに回します。
注 記：吐出液剤がノズル内に戻ったり、シリンジに気泡ができるまで、バキュー
ム 圧 度 を 高くしな いように 注 意 してください 。バ キュー ム 圧 を 高くしすぎ ると 、吐
出が不安定になります。
9. ノズルを試験片から持ち上げ、ノズル先端を拭き、フットペダルを一押しして再
試験を行ってください。吐出サイズが所定量で安定し、増えたり減ったりしない
ことを確認してください。安定したら、ステップ4〜8を繰り返し、バキューム圧の
微調整を行ってください。
10.バキューム圧が正しく設定されたら、エアー圧を必要な値まで高め、吐出作業
を開 始 してください 。

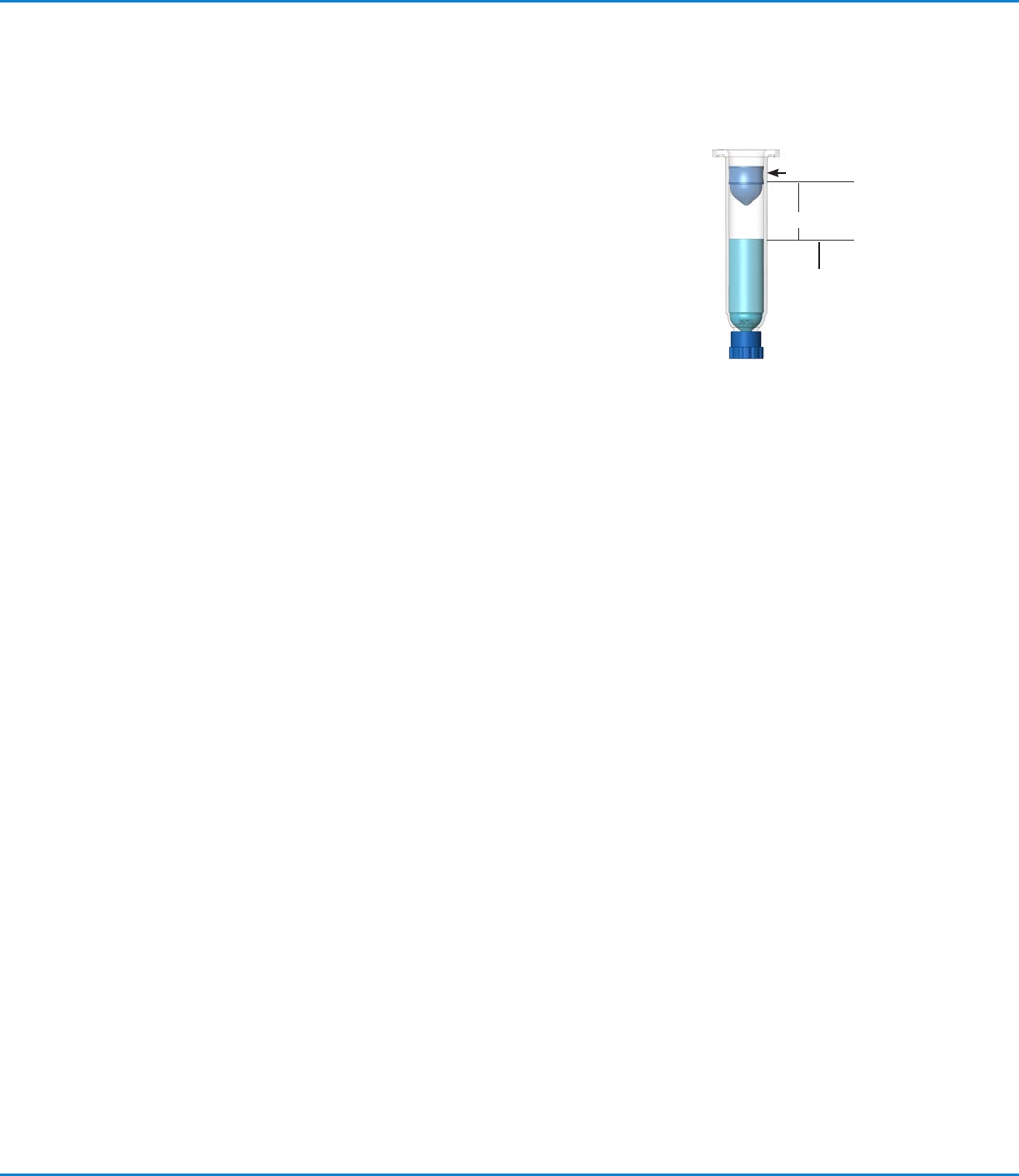

最大充填量の
1/2
LVバリアー
エアー ギ ャップ
システム設定と基本操作（続き）
Performus X シリーズディスペンサー
21
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
