役に立つヒント／設定に関するアドバイス
役に立つヒント
• Performusディスペンサーの主要な制御要素は、吐出時間、圧力、およびバキュー
ム圧です。これらを一つずつ細かく調整して、最適な吐出を実現してください。
• もう一つの要 素は、ノズルのサイズです。吐出用途に適したノズルを選択してくださ
い。ノズルが小さいと、高い圧力と長い吐出時間が必要になります。吐出時間と圧力
を変えずに、様々なノズルを試して、その結果を観察してください。
• テーパーノズルは、高粘度材料の吐出に必要なエアー圧を低減してくれます。また、
吐出サイクル終了時の液剤の垂れを防止できます。
• スムーズな液剤の流れを確保し、安定した吐出を実現するには、ノズルを、作業面に
対して45°の角度に保持する必要があります。
• SmoothFlowピストンを使用すると、シリンジの充填、吐出、および取扱を、清潔、安
全、そして正確に行うことができます。
低粘度の液剤を吐出する際に、ノードソンEFDのピストンを使用しない場合は、真空度
を急激に上げたり、シリンジを傾けたりしないでください。バキューム圧により液剤がア
ダプターチューブに引き込まれたり、あるいはシリンジを傾けると、液 剤がディスペンサ
ーに逆 戻りする恐 れがあります。
注意
• 必ず、新しいノードソンEFD製シリンジとノズルを使用してください。使用後は、慎重
に廃棄してください。これにより、清潔さを維持でき、汚染が防止され、安全性が保た
れます。
• 注意:シリンジに、最大量まで充填しないでください。通常の液剤の場合、最適な充填
量はシリンジ容量の2/3で、シアノアクリレートや低粘度の溶剤の場合はシリンジ容
量の1/2です。
設定に関するアドバイス
• エアー圧を下げるには、調整ノブを反時計方向に回し、いったん必要な圧力値より
低い値にしてください。そして、調整ノブを時計方向に回し、必要な設定値まで圧力
を上げてください。
• 非常に小さな吐出量のときに、高圧の設定は避けてください。理想的な設定は、エア
ー圧とノズルサイズが「作業可能」な流量を作ること、つまり、飛散せず、しかも流れ
が 遅 すぎ ないことです。
• すべての液剤に対して、作業中は常にエアー圧を与えてください。適切な時間と圧力
を与えると、吐出圧が長時間にわたりそのピークを維持するため、最良の結果を実現
します。
システム設定と基本操作（続き）
Performus X シリーズディスペンサー
22
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
交換部品
注 記：アダプター、シリンジ、ピストン、ディスペンスチップ、先端キャップについては、ノードソンEFDカタログ中のOptimumコ
ンポーネントを参照してください。
項目 パーツ番号 説明
7363259 (X100)
7363260 (X15)
上置き・下置き用ケース
7363267 ケーブル、内部ホース、取付金具
7363258 ボトル付きシリンダーホルダー
続く
交換用部品
パーツ番号 説明
7363256 Performus X100ディスペンサー用プレッシャーレギュレーター (0–7 bar (0–100 psi)
7363257 Performus X15ディスペンサー用プレッシャーレギュレーター (0–1 bar (0–15 psi))
アクセサリー
各オプションのアクセサリーについてはディスペンサーアクセサリーのデータシートをご覧いただき、ディスペンサーの性能を
最大限に活用してください。詳細は www.nordsonefd.com/JP_DispenserAccessories をご覧ください 。
Performus X シリーズディスペンサー
23
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
交換部品（続き）

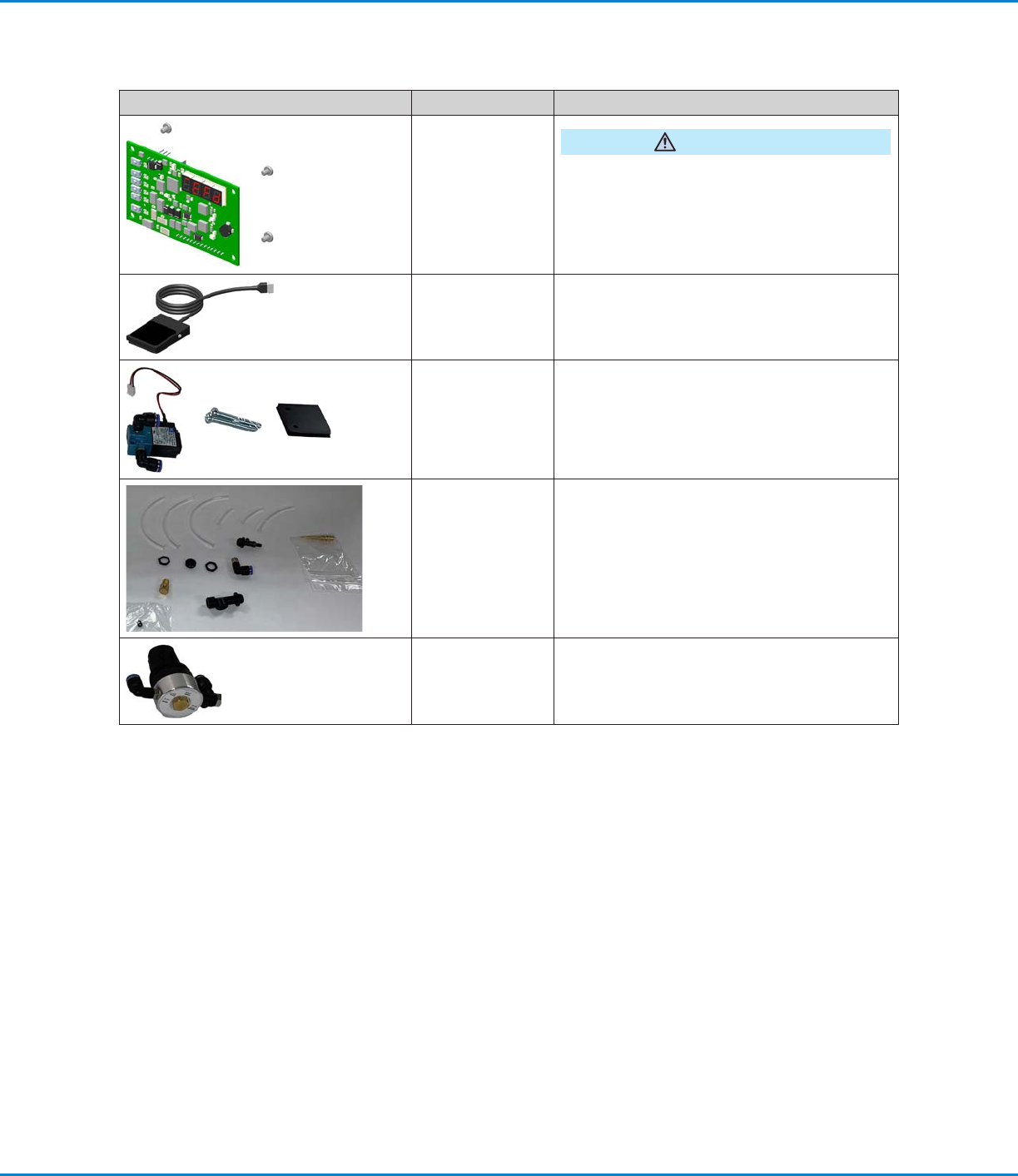

項目 パーツ番号 説明
7363261 (X100)
7363262 (X15)
機器破損のリスクがあります。ボードを適切に交換し
なければ、キャリブレーションの問題が発生する可
能性があります。必ずボードに付属されている交換
手順に従ってください。
注意
PCボード、ディスプレイ (LCD)
7363268 フットペ ダル
7363263 ソレノイドバ ルブ
7363264 バキュームレギュレーターと付属ハードウェア
7363265 (X100)
7363266 (X15)
プレッシャーレギュレーター
