機能と操作（続き）

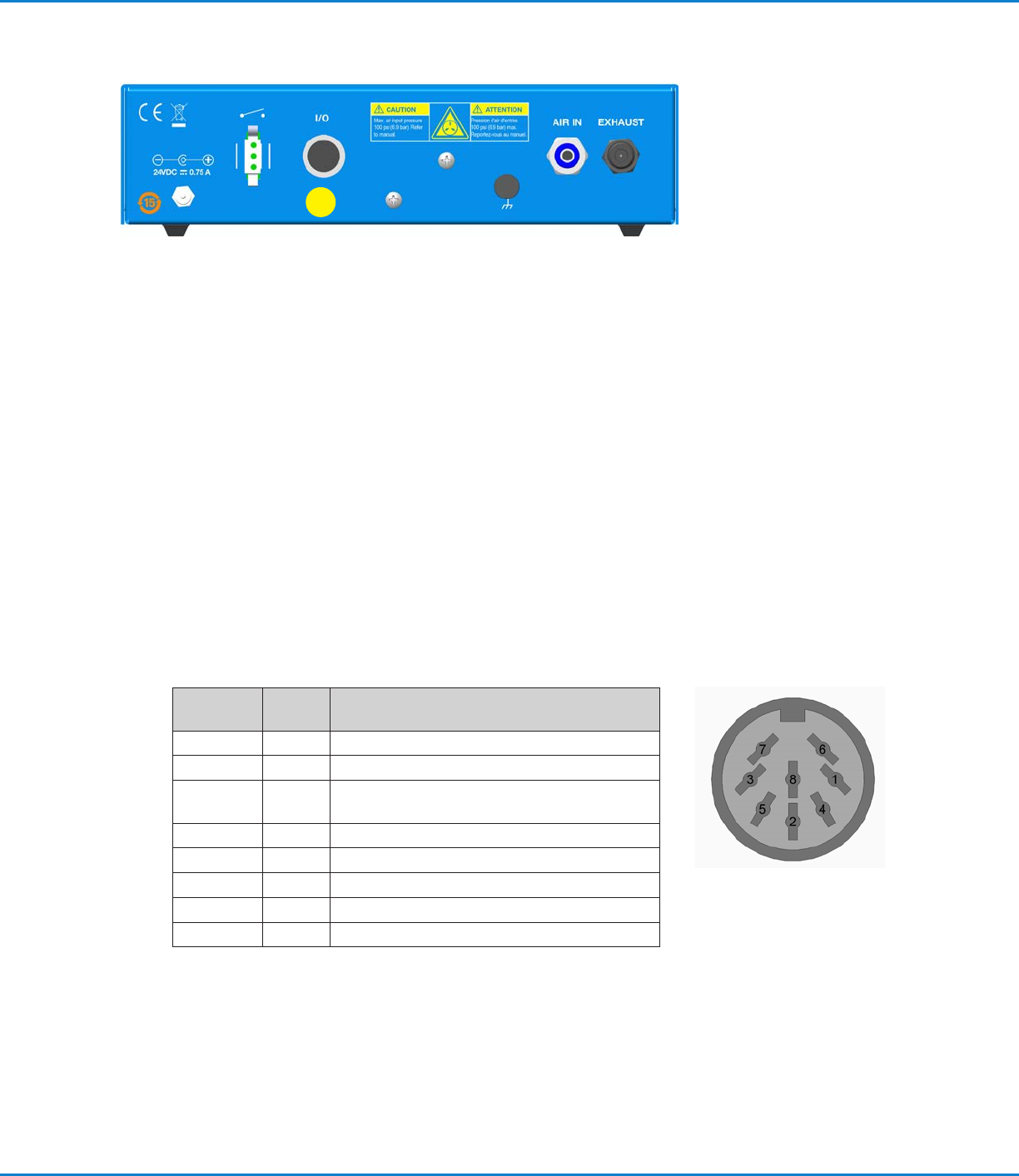

背面パネルのI/Oピン図
14
ケーブルワ
イヤー色
ピン 機能
赤 1
起動電圧+、DC5〜24V（最大20mA）
黄 2 起動電圧-
青 3
サイクルエンド・フィードバック+ DC5〜24V
(最大100mA）
橙 4 サ イク ル エ ン ド・フ ィ ー ド バ ッ ク -
緑 5 DC24V出力電源（予備電源+ 最大100mA）
茶 6 DC24V電源（サービス電源-）
灰 7 コンタクトクロージャ+ DC24V（20mA）
紫 8 コンタクトクロ ー ジャ-
14.I/O（入力／出力）接続部 － Performus装置を外部制御回路とインターフェースする場合に、入力および出力信号を
接 続します。
• 電圧起動回路：Performus装置は、ピン1と2間で、DC5〜24V信号を使用して初期化できます。信号はモメンタリ
（0.01秒以上）またはメインテインが可能です。新しいサイクルを開始するには、信号を除去し、再び印加する必要
があります。
• 機械式接点による起動：Performusは、ピン7と8を使用して、リレーやスイッチなどの機械式接点使用して起動する
こともできます。スイッチはモメンタリ (0.01秒以上）、メインテインともに使用可能です。新しいサイクルを開始する
には、必ず一度コンタクトを開き、その後再び閉じてください。
• サイクルエンド・フィードバック回路：塗布サイクルの完了により、スイッチが切断または次回の塗布サイクルまで切断
されます。この回路のピン3と4を使用して、ホストコントローラー（PLC）に信号をフィードバックし、続けて別の装置
を起動することや、吐出サイクルの終了に関連させる必要のある他の動作を起動することもできます。
この回路は、DC5〜24V（最大100mA）で動作するように設計されています。
8ピン DIO I/Oケーブルアセンブリ、ディスペンサーアクセサリーについては、「アクセサリー」を参照してください。
Performus X シリーズディスペンサー
13
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
開梱／保証登録

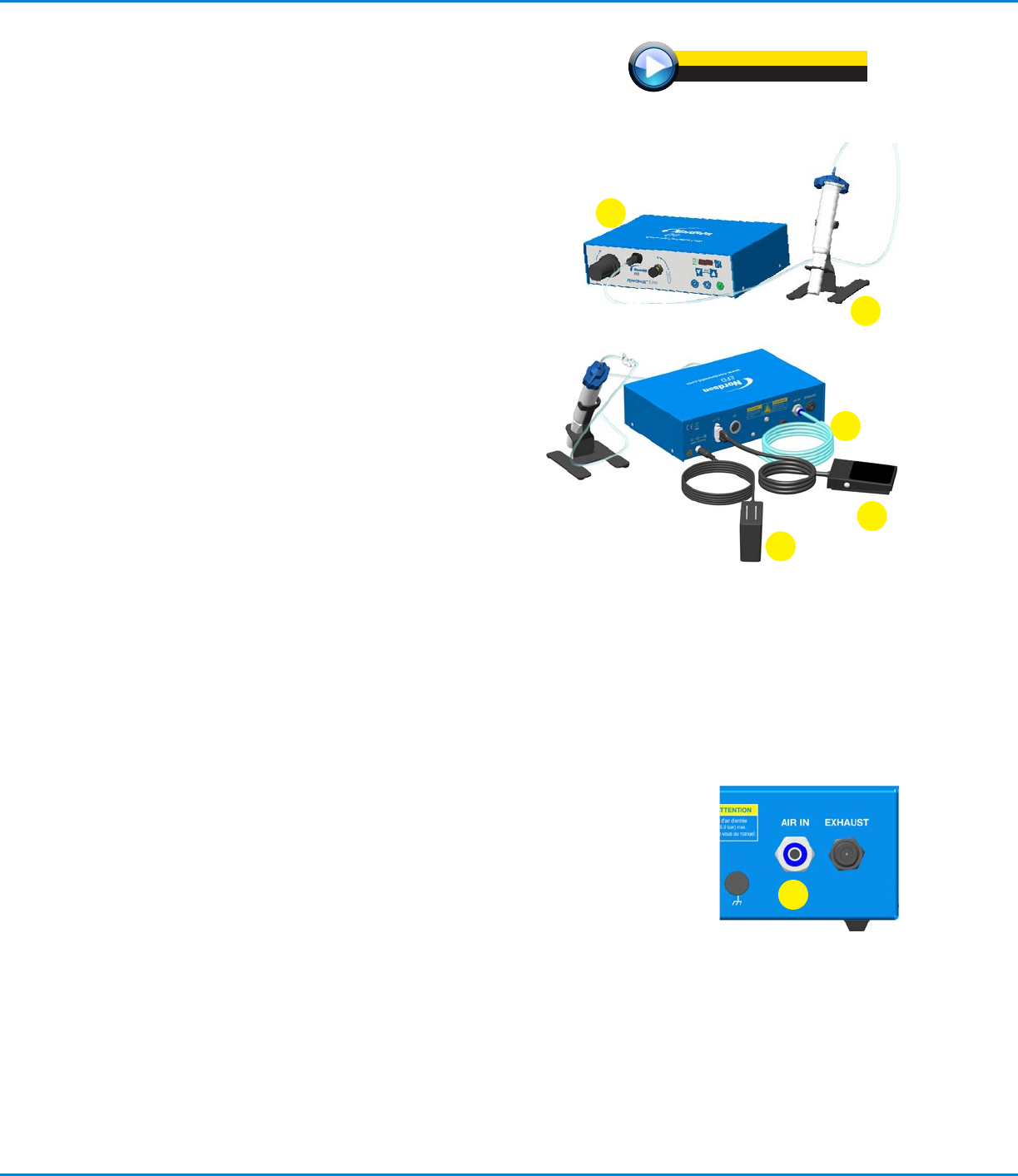

梱包箱から製品一式を取出し、作業台に置きます。
以下の内容物一式が揃っているか確認してください：
a. ディスペンサ ー
b. シリンジスタンド
c. エ ア 入 力 チ ュ ー ブ（ オ プ シ ョ ン ）
d. フットペ ダルアッセンブリ
e. 電 源アダプター
1
エアー供給源の接続
注 記：製品保証を受けるためには、クリーンで乾燥した圧縮エアーを
供給できる設備が必要です。エアーがフィルタリングされていない場合
は、EFDの5ミクロンフィルターレギュレーターをご注文ください。ディス
ペンサーのアクセサリーについては、P23「アクセサリー」を参照してくだ
さい。
エアー供給源をPerformusに接続する前に、エアーレギュレーターを「
ゼ ロ 」に し て く だ さ い 。
a. 6mmエアー入力チューブの一端を、Performus背面の入力継手に
差し込みます。
b. 入力チューブのもう一端を、工場設備の圧縮エアー供給源に接続し
ます。
c. 工場からのエアー供給は、 5.5–7.0 bar (80–100 psi) に設定して
ください 。
注 記：入力エアーの圧力は、吐出圧力より少なくとも高く設定してく
ださい。
d. バキューム機能は、バキューム機能制御ノブを右に回して停止してく
ださい。塗布している液剤の粘度が低い場合、P21「低粘度の液剤を
バキューム制御機能での使用」を参照してください。
2
設置
2
セットアップ動画をみる
www.nordsonefd.com/PerformusSetUp
a
b
d
e
c
Performus X シリーズディスペンサー
14
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
設置（続き）
3
4
5
6
3
4
5a
5d
開放
閉鎖
5b
7

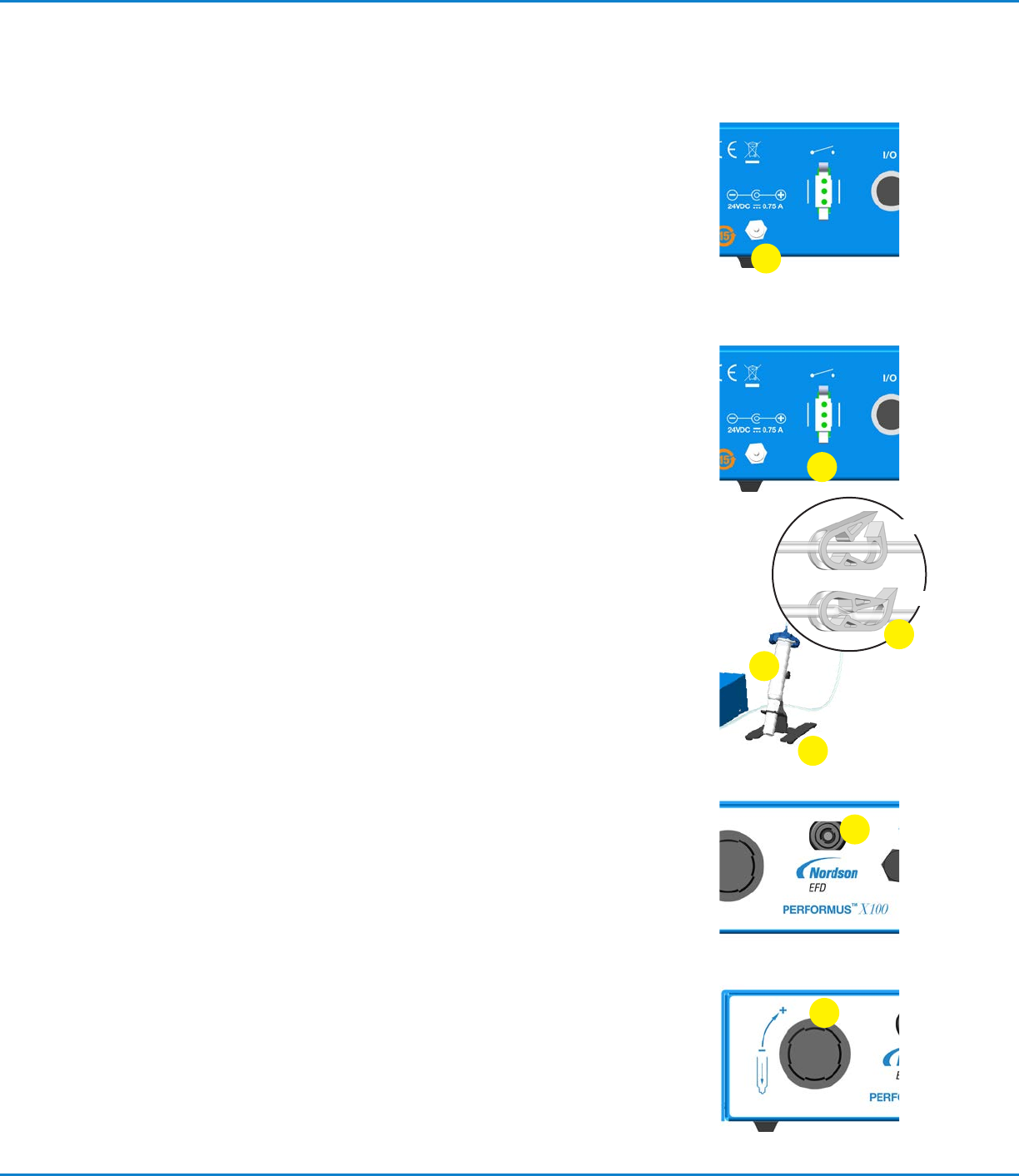

電源の接続
a. 電源プラグを接続します。本製品は、米国仕様のプラグと、3種類の
国際規格プラグが同梱されています。使用する地域の仕様に適合し
たプラグ を 選 択してください 。
b. Performusの背面に、電源コードを接続してください。
c. 電源コードを、コンセントに接続してください。
d. フロントパ ネ ルの 電 源 ボタンを 押してください 。
フットペダル の 接 続
• 通常、Performusは、付属のフットペダルで操作します。
• フットペダルを、Performusの背面に接続します。
• オプションの手元スイッチで、Performusを操作することもできます。
ディスペンサーのアクセサリーについては、P23「アクセサリー」を参照
してください 。
シリンジ／ノズルの取付
a. 使用する液 剤を満たしたシリンジを、アダプターアッセンブリに取 付
けます。
b. アダプターチューブの安全クリップを留め、液垂れを防止してくださ
い 。吐 出 を 行 う と き は 、忘 れ ず に ク リ ッ プ を 外 し て く だ さ い 。
c. シリンジの先端キャップを外し、ノズルを取り付けます。
d. シリンジを、シリンジホルダー に取 付けます。
出力エアーの接続
a. シリンジ・アダ プターアッセンブリの 黒 い オス 型 クィックコネクター
を、Performusの前面に差し込んでください。
b. 時計方向に回してロックします。
エアー圧の設定
a. エアーレギュレーターの調整つまみを引き出してロックを解除しま
す。
b. LEDディスプレイに使用する圧力が表示されるまで時計回りにノブ
を回してください 。
c. エアーレギュレーターの調整つまみを押してロックします。
セットアップが完了しました。この後、用途に適した吐出流量
と時間を設定することができます。
7
6
Performus X シリーズディスペンサー
15
