設置 （続 き ） 3 4 5 6 3 4 5a 5d 開放 閉鎖 5b 7 電源 の接続 a. 電源 プ ラ グを 接続 し ま す 。 本製品は 、 米国仕様の プ ラ グ と 、 3種類の 国際規格 プ ラ グが 同梱 さ れ て い ま す 。 使用 す る 地域の 仕様 に 適合 し た プ ラ グ を 選 択 してく だ さ い 。 b. Performus の 背面に 、 電源 コー ド を 接続 し て く だ さ い…
開梱／保証登録
梱包箱から製品一式を取出し、作業台に置きます。
以下の内容物一式が揃っているか確認してください：
a. ディスペンサ ー
b. シリンジスタンド
c. エ ア 入 力 チ ュ ー ブ（ オ プ シ ョ ン ）
d. フットペ ダルアッセンブリ
e. 電 源アダプター
1
エアー供給源の接続
注 記：製品保証を受けるためには、クリーンで乾燥した圧縮エアーを
供給できる設備が必要です。エアーがフィルタリングされていない場合
は、EFDの5ミクロンフィルターレギュレーターをご注文ください。ディス
ペンサーのアクセサリーについては、P23「アクセサリー」を参照してくだ
さい。
エアー供給源をPerformusに接続する前に、エアーレギュレーターを「
ゼ ロ 」に し て く だ さ い 。
a. 6mmエアー入力チューブの一端を、Performus背面の入力継手に
差し込みます。
b. 入力チューブのもう一端を、工場設備の圧縮エアー供給源に接続し
ます。
c. 工場からのエアー供給は、 5.5–7.0 bar (80–100 psi) に設定して
ください 。
注 記：入力エアーの圧力は、吐出圧力より少なくとも高く設定してく
ださい。
d. バキューム機能は、バキューム機能制御ノブを右に回して停止してく
ださい。塗布している液剤の粘度が低い場合、P21「低粘度の液剤を
バキューム制御機能での使用」を参照してください。
2
設置
2
セットアップ動画をみる
www.nordsonefd.com/PerformusSetUp
a
b
d
e
c
Performus X シリーズディスペンサー
14
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
設置（続き）
3
4
5
6
3
4
5a
5d
開放
閉鎖
5b
7
電源の接続
a. 電源プラグを接続します。本製品は、米国仕様のプラグと、3種類の
国際規格プラグが同梱されています。使用する地域の仕様に適合し
たプラグ を 選 択してください 。
b. Performusの背面に、電源コードを接続してください。
c. 電源コードを、コンセントに接続してください。
d. フロントパ ネ ルの 電 源 ボタンを 押してください 。
フットペダル の 接 続
• 通常、Performusは、付属のフットペダルで操作します。
• フットペダルを、Performusの背面に接続します。
• オプションの手元スイッチで、Performusを操作することもできます。
ディスペンサーのアクセサリーについては、P23「アクセサリー」を参照
してください 。
シリンジ／ノズルの取付
a. 使用する液 剤を満たしたシリンジを、アダプターアッセンブリに取 付
けます。
b. アダプターチューブの安全クリップを留め、液垂れを防止してくださ
い 。吐 出 を 行 う と き は 、忘 れ ず に ク リ ッ プ を 外 し て く だ さ い 。
c. シリンジの先端キャップを外し、ノズルを取り付けます。
d. シリンジを、シリンジホルダー に取 付けます。
出力エアーの接続
a. シリンジ・アダ プターアッセンブリの 黒 い オス 型 クィックコネクター
を、Performusの前面に差し込んでください。
b. 時計方向に回してロックします。
エアー圧の設定
a. エアーレギュレーターの調整つまみを引き出してロックを解除しま
す。
b. LEDディスプレイに使用する圧力が表示されるまで時計回りにノブ
を回してください 。
c. エアーレギュレーターの調整つまみを押してロックします。
セットアップが完了しました。この後、用途に適した吐出流量
と時間を設定することができます。
7
6
Performus X シリーズディスペンサー
15
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
システム設定と基本操作
吐出サイズは、吐出時間、圧力、ノズルサイズの組み合わせで決定します。
以下の説明に従い、各機能をテストしてください。ディスペンシングキットに同梱されているドットスタンダードシートを使用し
てください 。
注 記：初期設定とテストの際のヒントや有効な情報は、P22「設定についての有効なヒントと情報」を参照してください。
注意
最良の結果を得るために、ディスペンシングシステムの一部としてピストンを使用す
ることを推奨します。

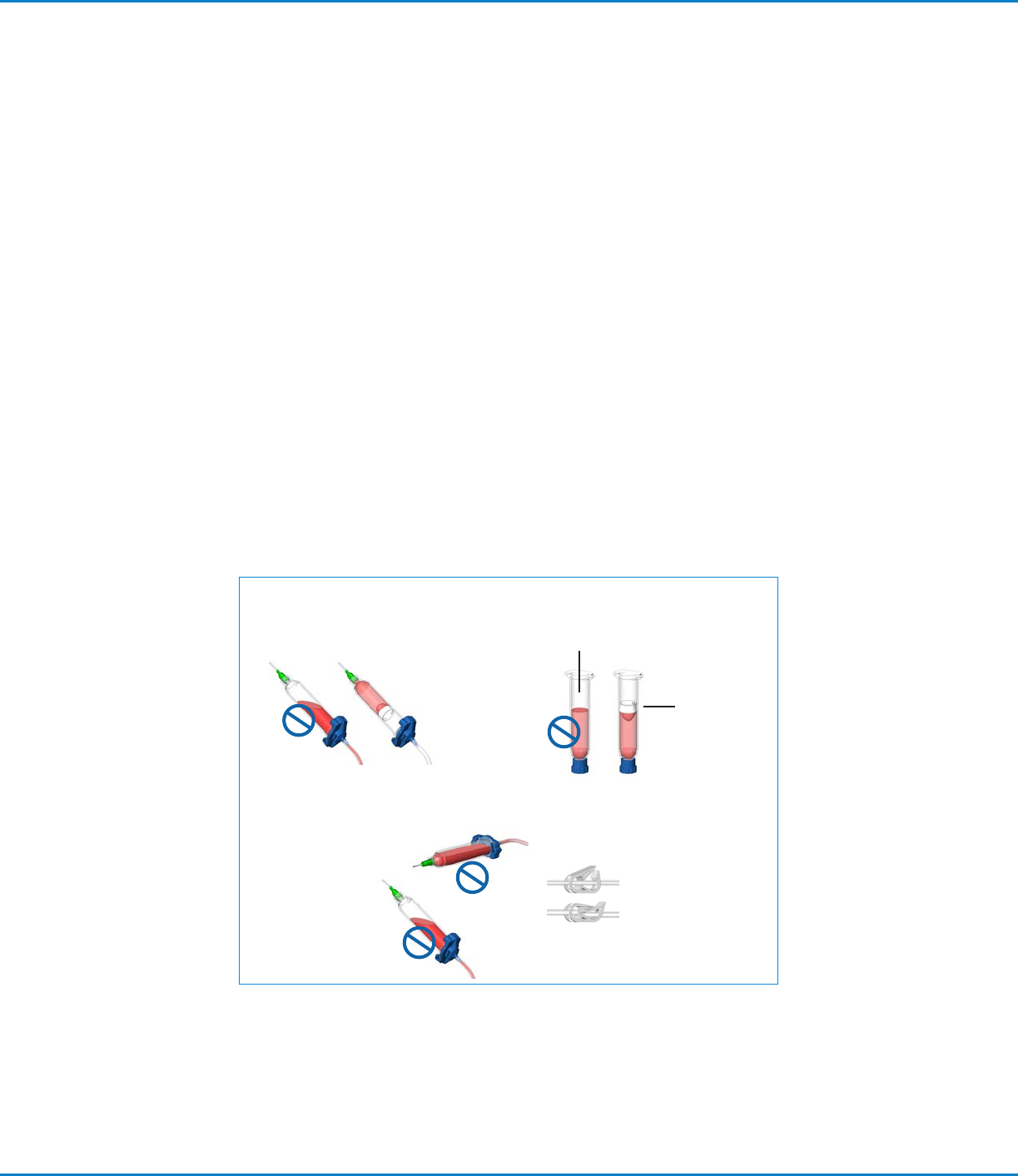

ノズルの交 換や、ノズ
ル キャップ の 取 付 け 時
は 、安 全 ク リ ッ プ を 完
全 に 締 め 、液 垂 れ や 気
泡の発生を防止してく
ださい。
開く
閉じる
低粘度液剤の吐出にピストンを使用しない場合、以下の点に注意してください。
液剤の臭いが漏れ
ません。
SmoothFlowピスト
ンを使用すると、エ
アーギャップが発生
しません。
SmoothFlowピス
トンは、液剤の逆戻
りを防 止します。
シリンジを上下反対に
したり、横に寝かせな
い で く だ さ い 。液 剤 が
ディスペ ン サ ー に 流 れ
込みます。
ピストンの選択
液剤に合わせて最適なピストンを選択してください。精密なOptimum
™
の6種類のピ
ストンは、様々なアプリケーションと液剤を正 確にコントロールします。
• 白 SmoothFlow（標準品）：一般的な液剤用。
• 赤 SmoothFlow（きつめ）：機械式のディスペンス用。
• ベージュSmoothFlow（緩め）：エアーの混入した液剤用。
• オレンジ atwall：糸引きのしやすい液剤やエアーの混入した液剤用。
• 青 LV Barrier：シアノアクリレートや低粘度液剤用。
• 透明 Flex：フレックス。高粘度の液剤の糸引きを軽減。
Performus X シリーズディスペンサー
16
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
