NPM-D 维修篇 5.6 吸嘴 ( 选购件 ) 和吸嘴交换器 ( 选购件 ) 的清扫 (2 吸嘴吸头 ( 选购件 )) EJM1DC-MB-05M -00 Page 5-33 11 将伺服开关置于 ON 。
NPM-D
维修篇
5.6
吸嘴
(
选购件
)
和吸嘴交换器
(
选购件
)
的清扫
(2
吸嘴吸头
(
选购件
))
Page 5-32 EJM1DC-MB-05M-00
B)
吸嘴交换器
(
选购件
)
的清扫

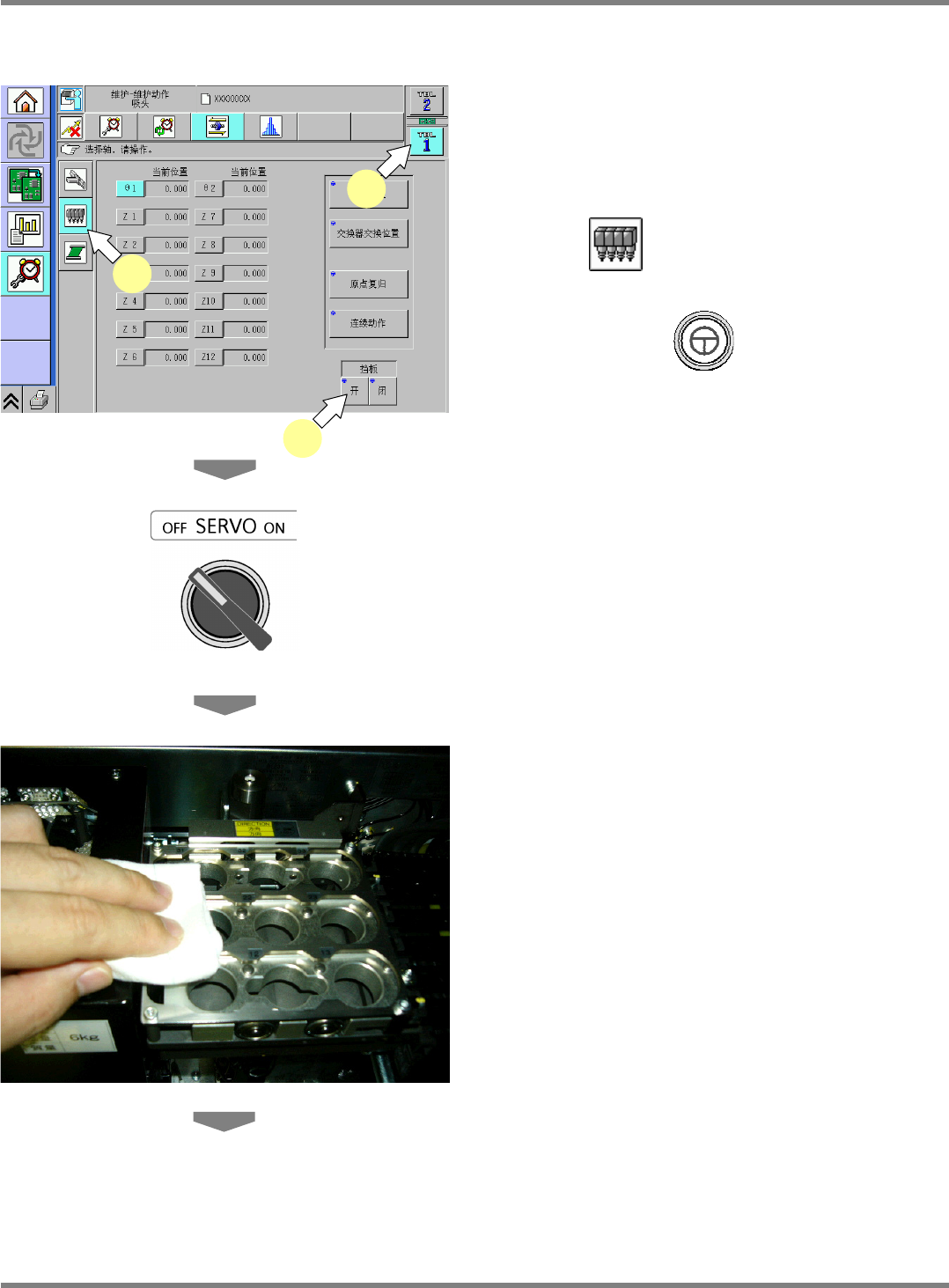

1
使
<
维护动作
>
画面显示。
2
选择工作台。
3
选择
。
4
按操作面板的
+
挡板
[
开
]
。
5
将伺服开关置于
OFF
。
6
打开安全盖。
7
将臂往里面推。
8
卸下吸嘴后用棉纱布等擦拭吸嘴交换
器的上面。
∗
请注意不要在和吸嘴反射板接触的表面上留下
污垢。
∗
请确认挡板的空隙间是否夹住异物。
9
将吸嘴安装在原来的位置。
10
关闭安全盖。
MainteHeadMoving-01C02
2
3
4
NPM-D
维修篇
5.6
吸嘴
(
选购件
)
和吸嘴交换器
(
选购件
)
的清扫
(2
吸嘴吸头
(
选购件
))
EJM1DC-MB-05M-00 Page 5-33
11
将伺服开关置于
ON
。
NPM-D
维修篇
5.7
基板传送带的检查
Page 5-34 EJM1DC-MB-05M-00
59
T
P
轨道
1
59
P
T
轨道
2
5.7
基板传送带的检查
使用工具
皮带张力计
需要时间
[min]
5
要求
该维护作业，应在主电源开关处于
ON
的状态下进行。在吸头的动作范围内进行作业
时，请务必使伺服开关处于
OFF
，并打开安全盖。
(
打开安全盖可以切断向
XY
电机的
供电。
)
∗ 维护作业时有必要卸下供料器工作台盖和交换台车
(
选购件
)
。
(
“2.2
交换台车
(
选购件
)
的拆卸和安装、
2.3
供料器工作台盖的拆卸和安装
”)
∗ 设备的规格为托盘供料器规格的情况下，在维修作业时需要卸下托盘供料器
(
选项
)
。
(
“
安装篇
1.5
连接托盘供料器
”)
∗ 本作业请在双轨模式下进行。
(
“10.4
双式传送带切换为单轨模式
”)
皮带张力的检查
请用手指拉跨距的中间部位
(
下图
P
部
)
，并使用皮带张力器
(
频率测量器
)
确认固有振动数是否为
规格值。
请在频率测量器上输入下列参数。
皮带单位质量
:
0.7
g
/m
皮带宽度
: 4.5 mm
跨距长度
:
参照下图
如果超过规格值的范围，用张力皮带轮
(
下图
T)
进行调整。
单位
(mm)
频率规格值
机种
轨道
1
、
2
NPM-D 600 ~ 755 Hz
