NPM-D 维修篇 9.17 垂直线性照相机 Page 9-102 EJM1DC-MB-09M-00 15 将伺服开关置于 OFF 。 16 打开安全盖。 17 拆下吸嘴。 18 关闭安全盖。 19 将伺服开关置于 ON 。 20 按 + [ 确认 ] 。 • 将会转换到在程序 13. 中所选择的画面。 UnitCalibVerticalL ineCamera-05C00 20
NPM-D
维修篇
9.17
垂直线性照相机
EJM1DC-MB-09M-00 Page 9-101

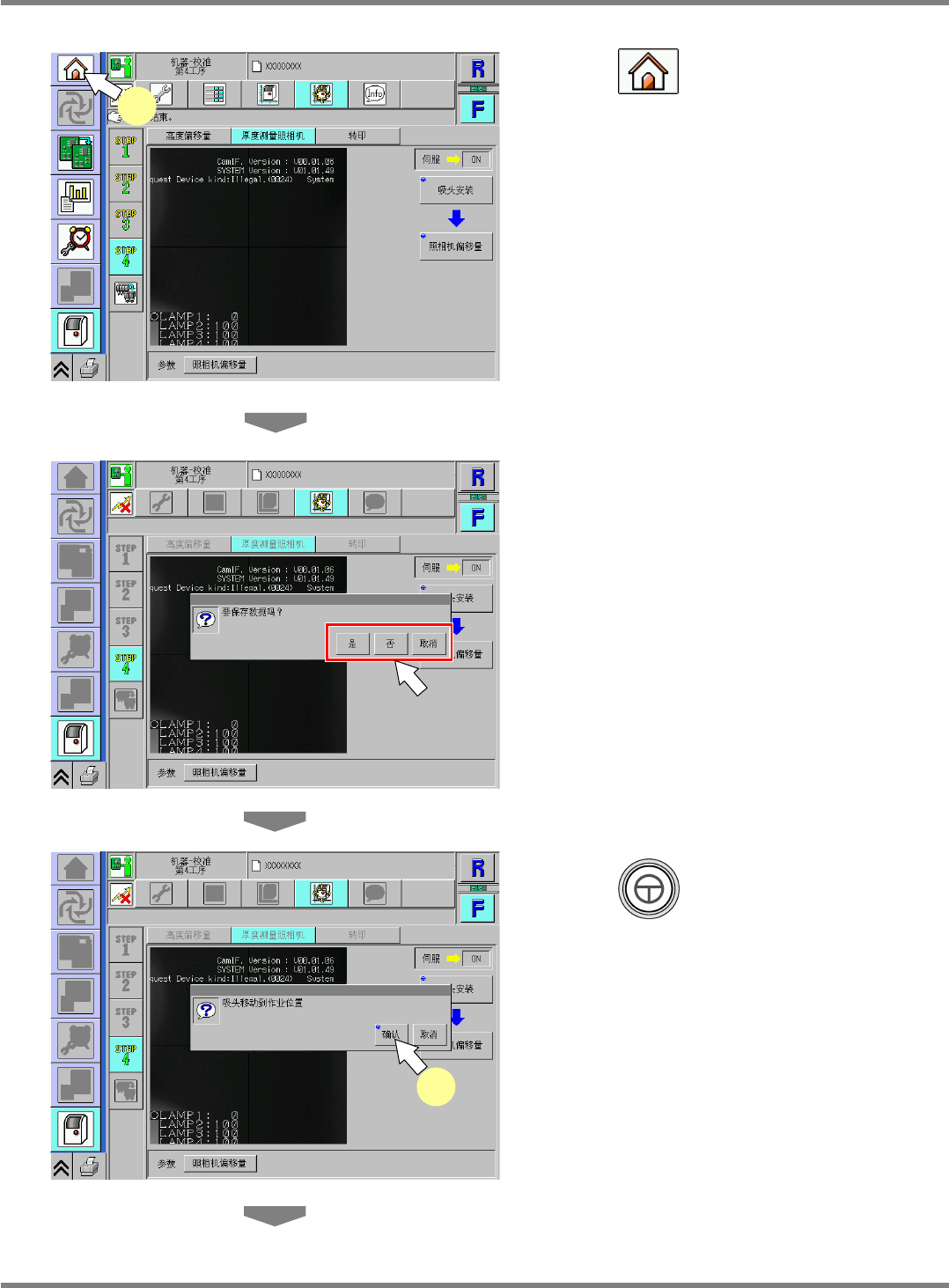

13
按
。
•
不仅是下一项目，从此画面换到其它画面时都
会显示确认是否保存数据的画面。
∗
若要保存通过校准获得的数据，请按
[
是
]
。
若按
[
否
]
，将会进行原点复归，通过校准获得的
数据将被失掉。
上述操作完毕后，画面将会转换。
14
按
+ [
确认
]
。
•
吸头移动至退避位置。
UnitCalibVerticalLineCamera-03C00
13
UnitCalibVerticalLineCamera-07C00
14
UnitCalibVerticalLineCamera-04C00
NPM-D
维修篇
9.17
垂直线性照相机
Page 9-102 EJM1DC-MB-09M-00
15
将伺服开关置于
OFF
。
16
打开安全盖。
17
拆下吸嘴。
18
关闭安全盖。
19
将伺服开关置于
ON
。
20
按
+ [
确认
]
。
•
将会转换到在程序
13.
中所选择的画面。
UnitCalibVerticalLineCamera-05C00
20
NPM-D
维修篇
9.18
托盘
EJM1DC-MB-09M-00 Page 9-103
9.18
托盘
是安装托盘供料器时的操作。
该操作只适用于
8
吸嘴吸头以及
2
吸嘴吸头。
请从后侧操作。
1
按
。
2
按
[
托盘
]
。
3
按
+ [
吸着高度
]
。
4
将伺服开关置于
OFF
。
5
打开安全盖。
6
安装吸嘴。
8
吸嘴吸头
∗
请在吸嘴交换器
11
上安装
230C
吸嘴。
2
吸嘴吸头
∗
请在吸嘴交换器
11
上安装
1002
号吸嘴。
7
关闭安全盖。
8
将伺服开关置于
ON
。
UnitCalibTrayPos-01C02
1
2
3
