NPM-D 维修篇 9.10 量具站 Page 9-72 EJM1DC-MB-09M-00 25 将伺服开关置于 OFF 。 26 打开安全盖。 27 拆下量具站。 28 关闭安全盖。 29 将伺服开关置于 ON 。 30 按 + [ 确认 ] 。 31 按 + [ 确认 ] 。 • 吸头将会移动到作业位置。 点胶头 /2D 检查头 • 请直接进入第 37 的操作。 32 将伺服开关置于 OFF 。 33 打开安全盖。 31 30
NPM-D
维修篇
9.10
量具站
EJM1DC-MB-09M-00 Page 9-71

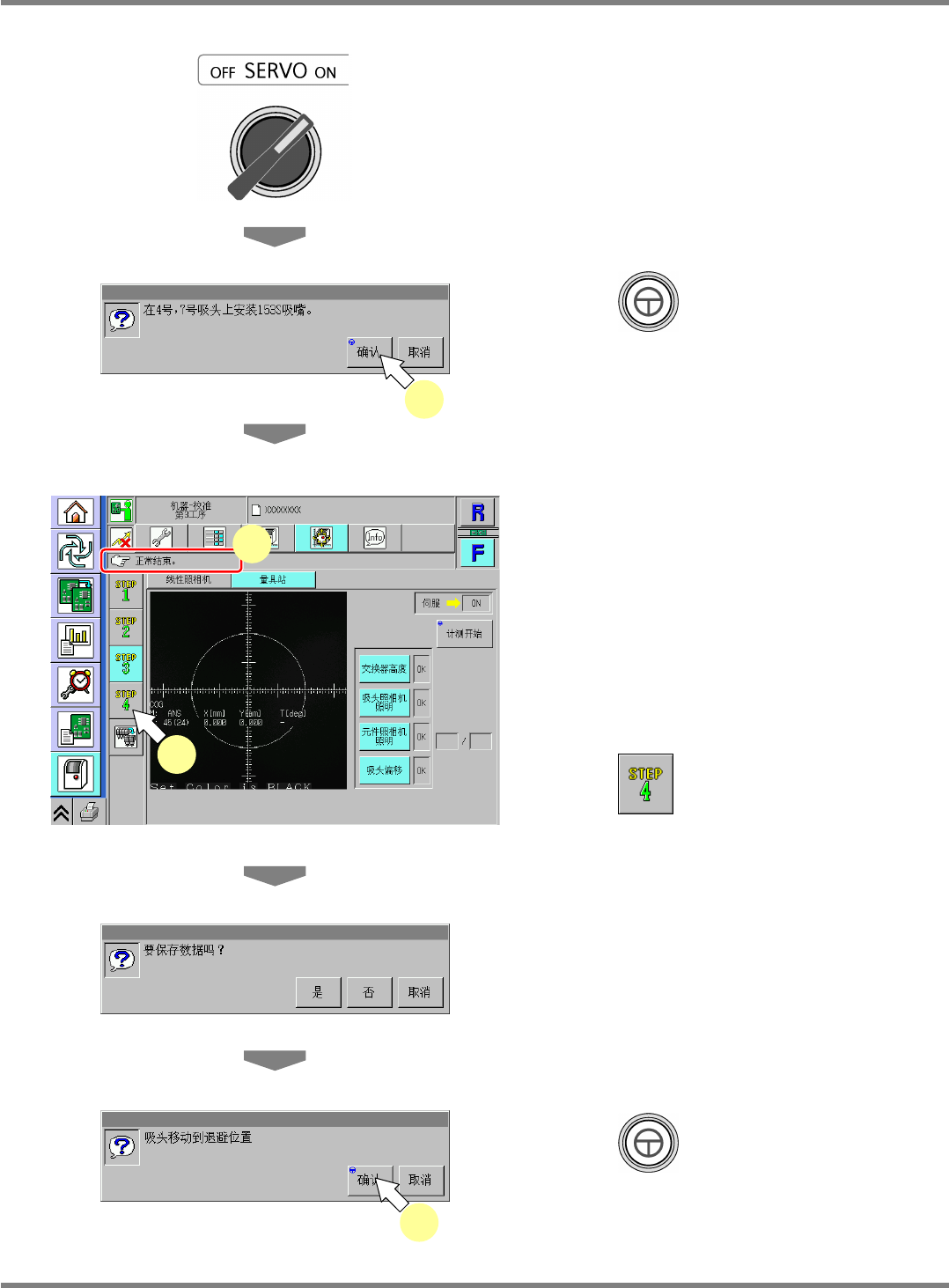

19
关闭安全盖。
20
将伺服开关置于
ON
。
21
按
+ [
确认
]
。
•
将会进行校准。
22
确认是否已正常结束。
∗
请反复进行程序
3. ~ 22.
的操作，在其他工作台
上也要进行同样的操作。
23
按
。
•
不仅是下一项目，从此画面换到其它画面时都
会显示确认是否保存数据的画面。
∗
若要保存通过校准获得的数据，请按
[
是
]
。
•
若按
[
否
]
，将会进行原点复归，通过校准获得
的数据将被失掉。
•
上述操作完毕后，画面将会转换。
24
按
+ [
确认
]
。
•
吸头将会移动到退避位置。
UnitCalibJigStationApl-07C04
22
23
24
21
NPM-D
维修篇
9.10
量具站
Page 9-72 EJM1DC-MB-09M-00
25
将伺服开关置于
OFF
。
26
打开安全盖。
27
拆下量具站。
28
关闭安全盖。
29
将伺服开关置于
ON
。
30
按
+ [
确认
]
。
31
按
+ [
确认
]
。
•
吸头将会移动到作业位置。
点胶头
/2D
检查头
•
请直接进入第
37
的操作。
32
将伺服开关置于
OFF
。
33
打开安全盖。
31
30
NPM-D
维修篇
9.10
量具站
EJM1DC-MB-09M-00 Page 9-73
34
将吸嘴从吸嘴交换器中取出。
35
关闭安全盖。
36
将伺服开关置于
ON
。
37
按
+ [
确认
]
。
•
切换到在程序
23.
中所选择的画面。
在异常结束的情形下
如果结束异常，将会显示下述画面。在这个情形下，不会保存结果。
1
按
[
确认
]
。
•
将会返回到校准画面。
∗
不保存校准结果。数值将会返回到校准前的值。
1
