NPM-D 维修篇 5.22 点胶头的供给润滑脂 ( 选购件 ) EJM1DC-MB-05M -00 Page 5-61 6 将伺服开关置于 OFF 。 7 打开安全盖。 8 擦拭干净旧的润滑脂。 ∗ 用干净的棉纱布擦拭干净附着在的滾 珠丝杆、 线性导轨上的旧的润滑脂。 9 在滾珠丝杆上， 从润滑脂注入口供给润 滑脂。 ∗ 分别对 pos.1 、 pos.2 轴的各一处供给润滑脂。 ∗ 润滑脂量 : 各处供给润滑脂各 0.3 cm 3 …

100%1 / 528
NPM-D
维修篇
5.22
点胶头的供给润滑脂
(
选购件
)
Page 5-60 EJM1DC-MB-05M-00
∗
为了便于说明，将模型去除了一部分。
供给润滑脂
1
使
<
维护
>
画面显示。
2
选择工作台。
3
选择
。
4
按
+
[
维护位置
]
。
5
卸下交换台车和供料器工作台盖。
给滾珠丝杆涂润滑脂处
给线性导轨涂润滑油脂处
DispenseMainteHeadMoving-01C00
3
2
4
NPM-D
维修篇
5.22
点胶头的供给润滑脂
(
选购件
)
EJM1DC-MB-05M-00 Page 5-61
6
将伺服开关置于
OFF
。
7
打开安全盖。
8
擦拭干净旧的润滑脂。
∗
用干净的棉纱布擦拭干净附着在的滾珠丝杆、
线性导轨上的旧的润滑脂。
9
在滾珠丝杆上，从润滑脂注入口供给润
滑脂。
∗
分别对
pos.1
、
pos.2
轴的各一处供给润滑脂。
∗
润滑脂量
:
各处供给润滑脂各
0.3 cm
3
。
∗
使用润滑脂
: LCG100
10
在线性导轨上，从润滑脂注入口供给润
滑脂。
∗
分别对
pos.1
、
pos.2
轴的各一处供给润滑脂。
∗
润滑脂量
:
各处供给润滑脂各
0.3 cm
3
。
∗
使用润滑脂
: LCG100
11
安装交换台车和供料器工作台盖。
12
关闭安全盖。
13
将伺服开关置于
ON
。
滾珠丝杆上的润滑脂注入口
线性导轨上的润滑脂注入口
NPM-D
维修篇
5.22
点胶头的供给润滑脂
(
选购件
)
Page 5-62 EJM1DC-MB-05M-00

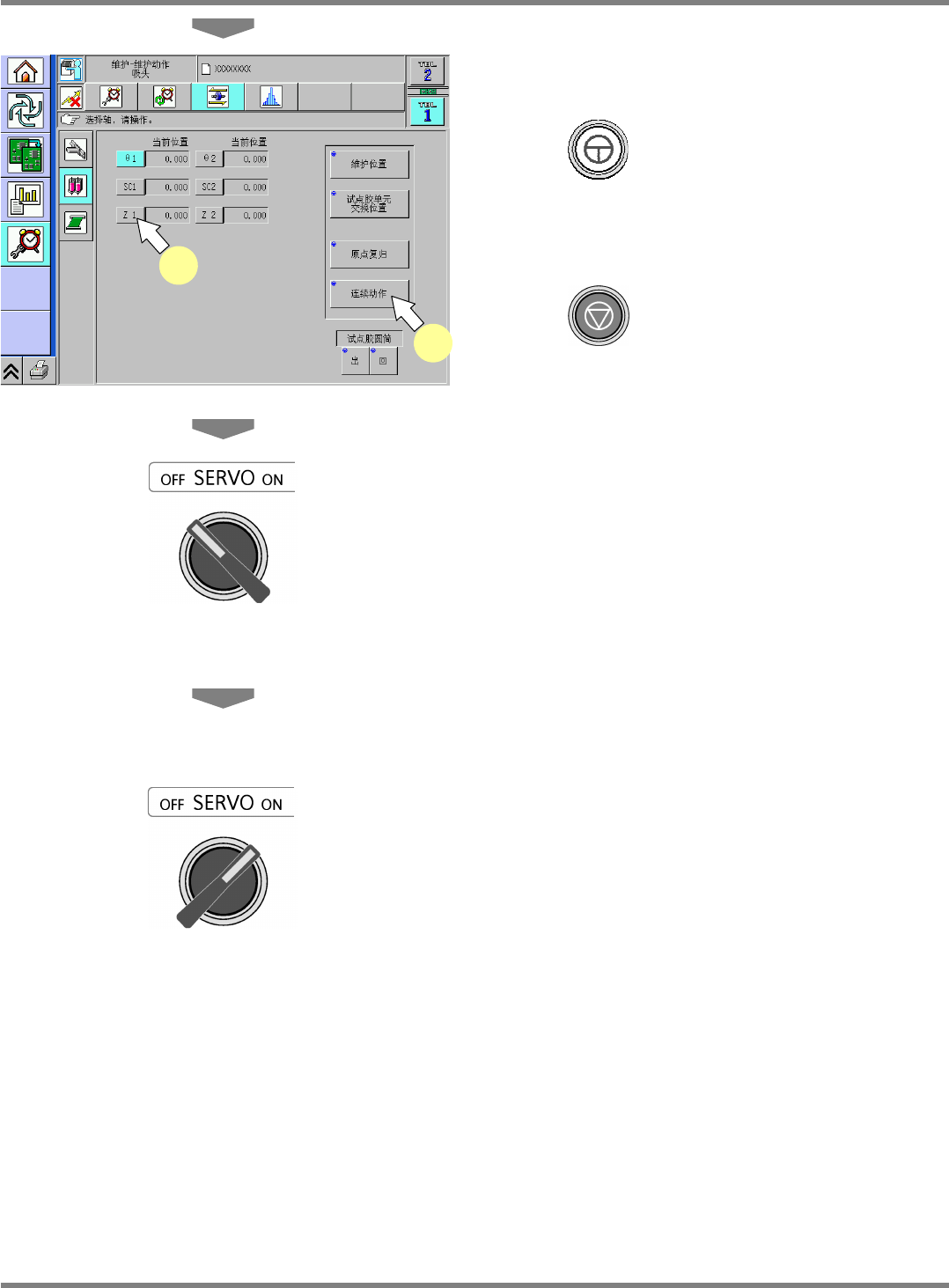

14
按所要动作的轴
[Z1]
。
15
按
+
[
连续动作
]
。
∗
为使润滑脂与机器充分磨合，请连续进行反复
动作
5
次以上。
16
按
，停止连续动作。
∗
请按照
14 ~ 16
的方法对
[Z2]
轴进行同样的操
作。
17
将伺服开关置于
OFF
。
18
打开安全盖。
19
检查溢出的润滑脂。
∗
请擦拭干净溢出的剩余的润滑脂。
20
关闭安全盖。
21
将伺服开关置于
ON
。
DispenseMainteHeadMoving-01C00
15
14
