Installationsanleitung Stationssoftware Version 703.03 Ausgabe 01/2011

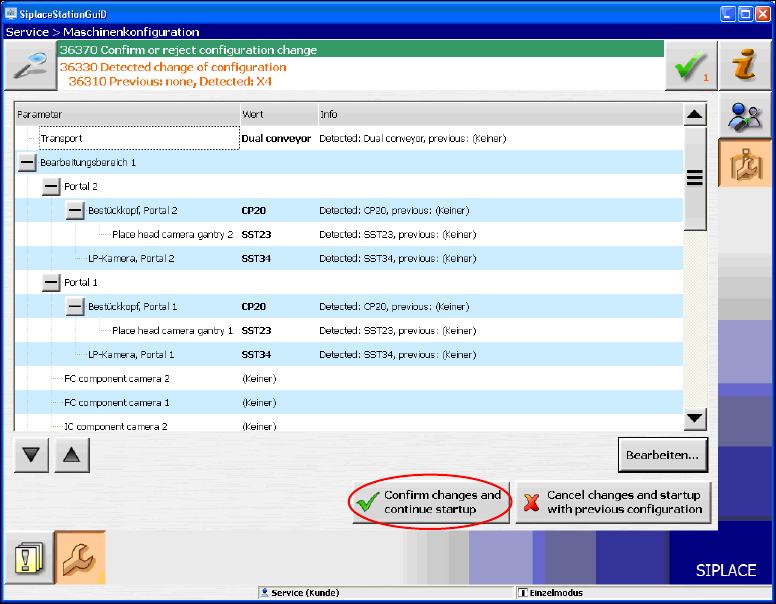

Für die Bestückautomaten der X-Serie wird folgendes Fenster gezeigt, in dem die Autokonfiguration
bearbeitet, bestätigt oder abgelehnt werden kann.
Abb. 7-4: Autokonfiguration bestätigen bei X-Serie
→ Klicken Sie auf die Schaltfläche Confirm changes and continue startup (Änderungen bestätigen
und Startvorgang fortsetzen), um die Autokonfiguration zu bestätigen.
42 von 54
Installationsanleitung Stationssoftware Version 703.03 Ausgabe 01/2011

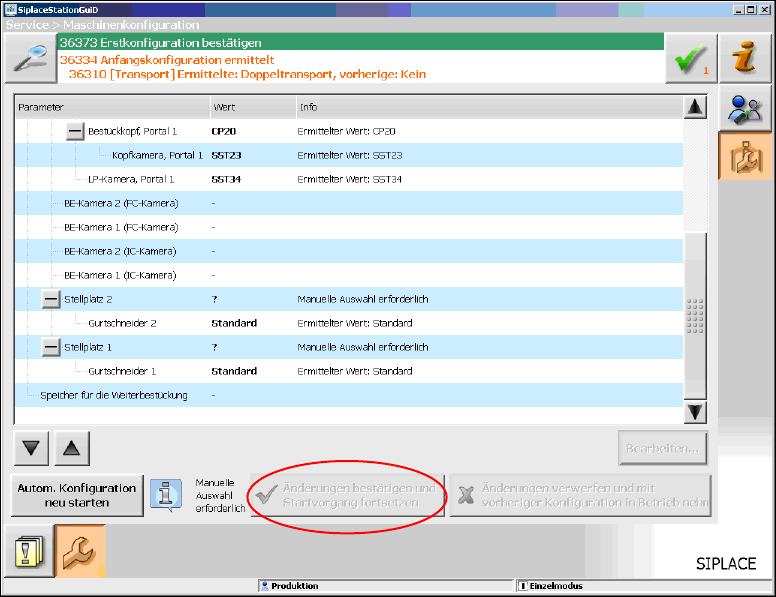

Für den Bestückautomaten SX1/SX2 wird folgendes Fenster gezeigt, in dem der Hinweis Manuelle
Auswahl erforderlich darüber informiert, dass die Tischkonfiguration manuell ausgewählt werden muss,
da diese nicht automatisch erkannt wird.
Abb. 7-5: Tischkonfiguration manuell auswählen
→ Klicken Sie auf das Fragezeichen ? neben Stellplatz 2.
Die auswählbaren Tischkonfigurationen werden gezeigt.

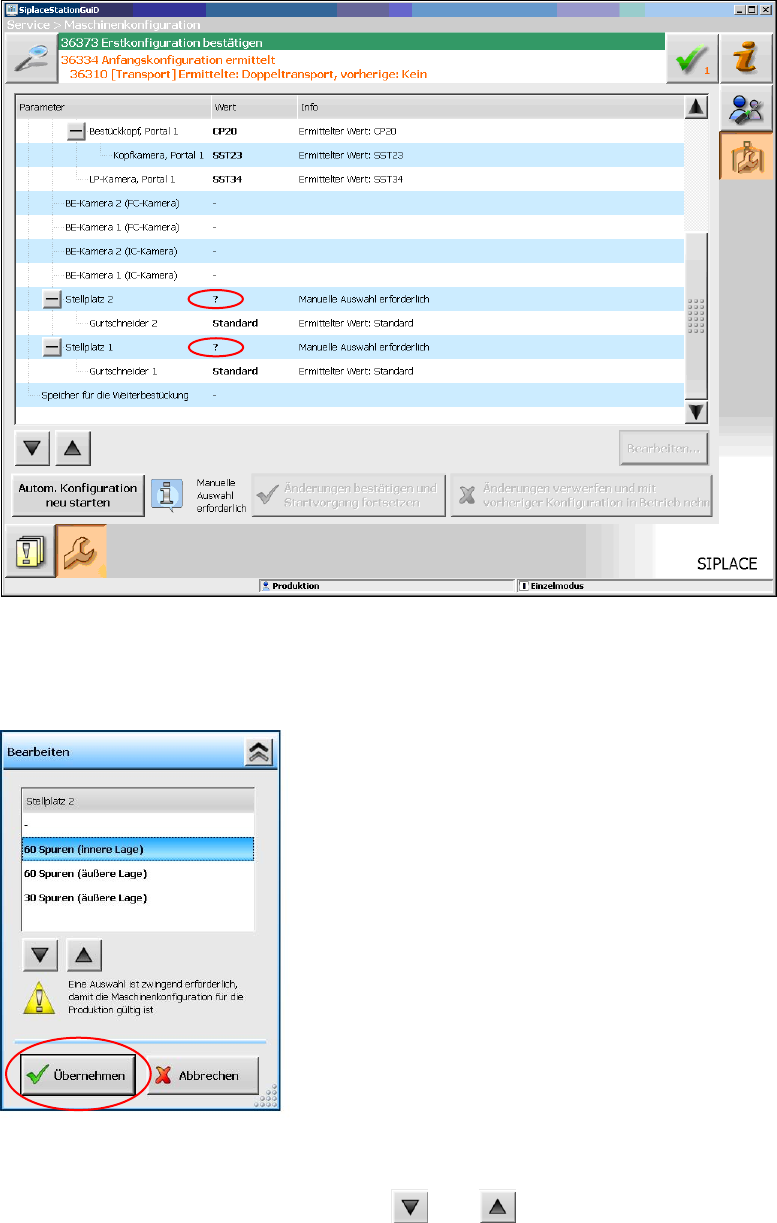

Abb. 7-6: Mögliche Tischkonfigurationen
→ Wählen Sie eine Tischkonfiguration mit oder aus.
→ Klicken Sie auf die Schaltfläche Übernehmen.
→ Wiederholen Sie die Schritte für Stellplatz 1.
43 von 54
Installationsanleitung Stationssoftware Version 703.03 Ausgabe 01/2011
Wenn Sie alle Tischkonfigurationen ausgewählt haben, wird das folgende Fenster gezeigt, in dem die
Autokonfiguration bestätigt wird.
Abb. 7-7: Autokonfiguration bestätigen bei SX-Serie
→ Klicken Sie auf die Schaltfläche Änderungen bestätigen und Startvorgang fortsetzen, um die
Autokonfiguration zu bestätigen.
Wenn das manuelle Tray Carrier SX benutzt wird, ist eine manuelle Einstellung erforderlich. Siehe hierzu
die Versionsbeschreibung zur Stationssoftware, Artikelnummer 00196499-04.
7.1 Überprüfung / Update der Embedded Software
Falls die korrekten eSW-Versionen sich nicht auf der Maschine befinden, wird der Hochlauf der Maschine
unterbrochen.
→ Führen Sie in diesem Fall einen eSW-Download durch.
→ Führen Sie einen Gesamt-Referenzlauf für die Maschine durch.
7.2 Ablageort der Maschinendateien (Kalibrierdaten etc.)
Die maschinenspezifischen Konfigurations-, Vermessungs- und Parameterdaten sind in XML-Dateien
unter dem Verzeichnispfad C:\Sirio\Work\Individual abgelegt. Diese XML-Dateien enthalten alle
Kalibrierdaten.
