3-17
3

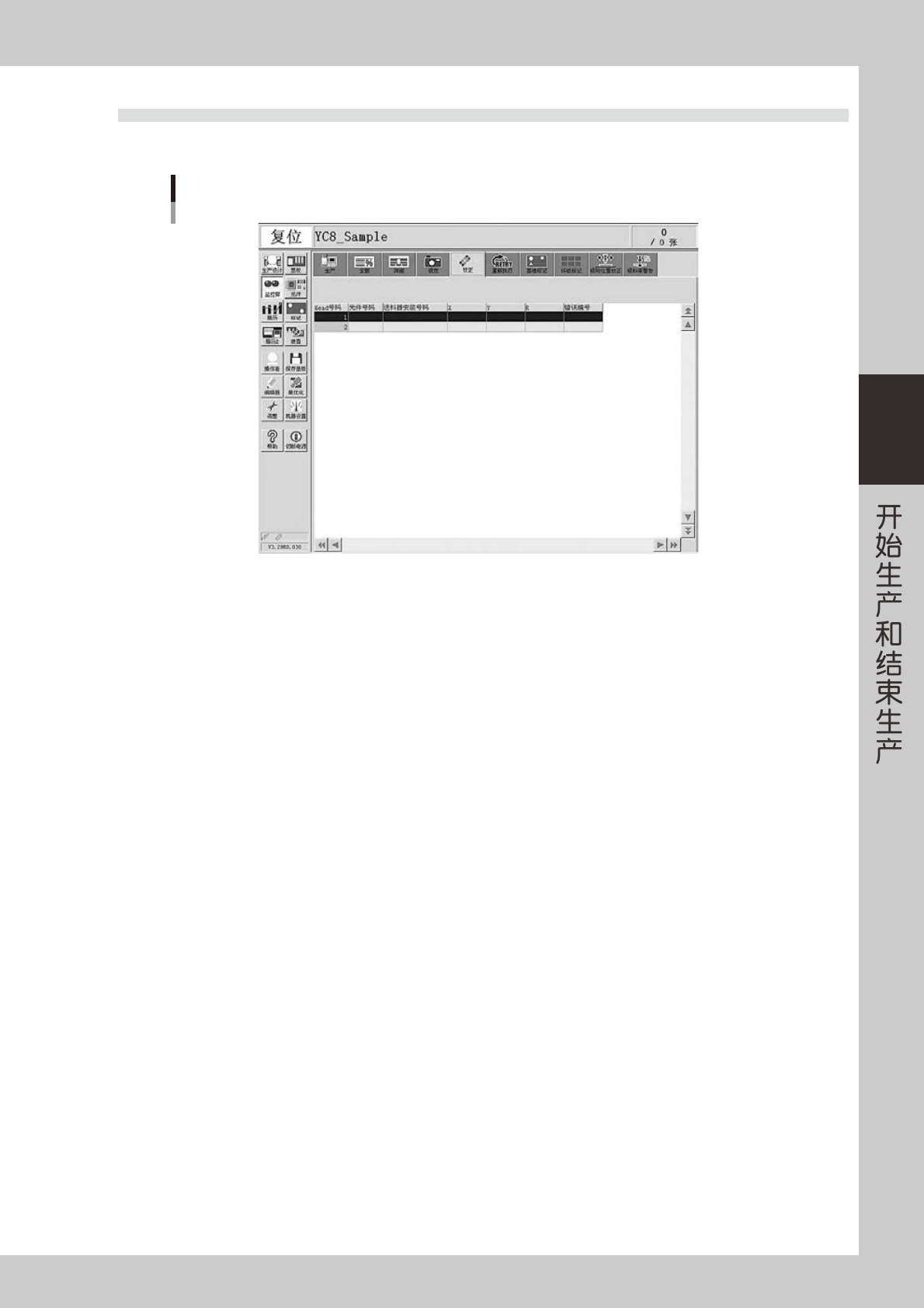

3.5 校正
以列表的形式显示贴片机自动运行中元件识别结果的校正量、错误编号等。
监控屏：校正
26312-N8-00
· Head 号码
显示贴装头的号码。有几个贴装头最多就可以显示几个号码。显示从当前吸附开始的 1个周期中使用的贴装头号码的识别结果，
但是在相机完成图像识别后才能显示。
· 元件号码
显示该贴装头吸附、识别的元件号码。
· 送料器安装号码
显示该贴装头吸附、识别的元件的送料器号码。
· 校正量 X、Y、R
显示该贴装头识别的元件校正量。此数值表示从吸嘴的中心开始的位置偏移量。
· 错误编号
显示该贴装头识别失败时的错误编号。
3-18
3

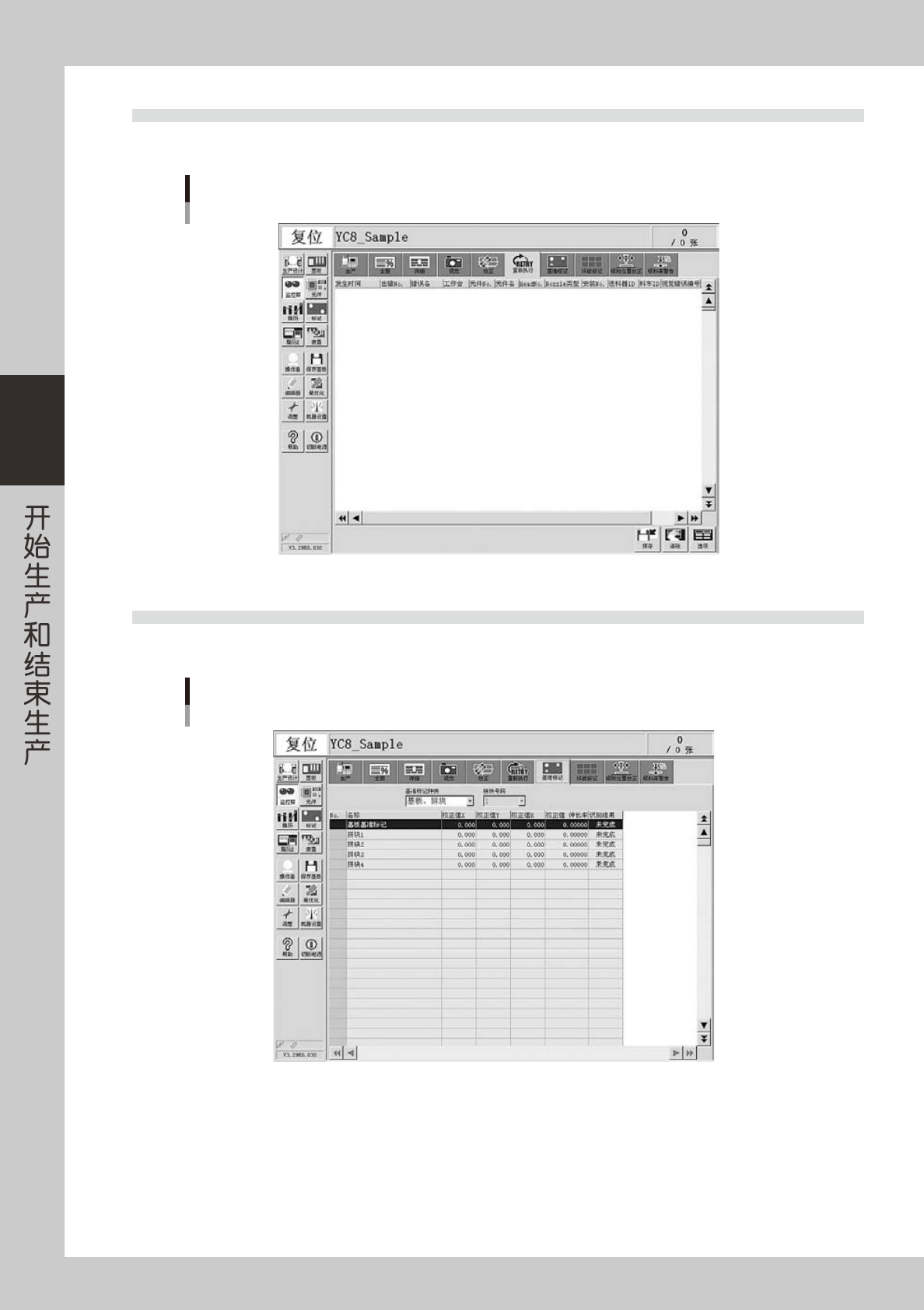

3.6 RETRY( 重新执行 )
显示过去发生的 100 个错误履历。
监控屏：重新执行
26313-N8-00
3.7 基准标记
显示「基板、拼块」、「局部」、「点」等基准标记的识别结果。
监控屏
基准标记校正
26314-N8-00
· 校正值 X、Y、R
用“＋”和“－”号显示识别结果与基板程序输入值的比较。
· 校正值 伸长率
显示根据校正值 X、Y、R 计算而来的基板伸长率。
· 识别结果
显示「成功」或「未完成」。只要标记识别动作成功，「未完成」会变为「成功」。
3-19
3
3.8 坏板标记
显示「基板、拼块」「局部」等坏板标记的识别结果。
监控屏
坏板标记
26315-N8-00
· X、Y
显示基板程序的输入值 ( 该值参考了拼块位移量 )。
· 识别结果
根据实际标记的识别结果进行「OK」或「NG」的判断。
OK ∶坏板标记识别已失败，表示进行作业。
NG ∶坏板标记识别已成功，表示不进行作业。
