1-9 1 4. 元件供给部 送料器安装部装备有安装带式送料器等用的送料器架，驱动选配装置用的电源和气源插口。YC8 还可以使用选配 的自动托盘交换器 (ATS15)。 4.1 从送料器架供给元件 在 14 连 (×2) 送料器架上安装带式送料器、杆式送料器，由贴片机供给的电源驱动。 YC8送料器安装部 14连固定送料器架 安全盖 气源插口 电源插口 電 源电源插口 (废弃站专用) 14连送料器架 25107-N8-00 电源插口…
1-8
1
3.3 吸嘴交换站 ( 选配 )
如果配备了吸嘴交换站，就可以装备用于自动更换的标准吸嘴和特殊吸嘴。
与吸嘴交换站号码相对应的贴装头和吸嘴，如下图所示。
吸嘴交换站
适配器
贴片机背面
贴片机正面
吸嘴交换站号码
选配吸嘴
(63A、 64A)
定制吸嘴
1
7
2
8
3
9
10
4
11
5
12
6
25106-N8-00
■ 吸嘴交换站号码与所对应的贴装头、吸嘴
吸嘴交换站
号码
V1 贴装头 V2 贴装头 吸嘴 备注
1 1 号贴装头 1 号贴装头
定制吸嘴
通过加装适配器，可以放置 Type63A、64A
2 1 号贴装头 1 号贴装头
3 1 号贴装头 2 号贴装头
4 1 号贴装头 1 号贴装头
5 1 号贴装头 1 号贴装头
Type65A
6 1 号贴装头 2 号贴装头
7 1 号贴装头 1 号贴装头
定制吸嘴
8 1 号贴装头 1 号贴装头
9 1 号贴装头 2 号贴装头
10 1 号贴装头 1 号贴装头
11 1 号贴装头 1 号贴装头
12 1 号贴装头 2 号贴装头
1-9
1
4.元件供给部
送料器安装部装备有安装带式送料器等用的送料器架，驱动选配装置用的电源和气源插口。YC8 还可以使用选配
的自动托盘交换器 (ATS15)。
4.1 从送料器架供给元件
在 14 连 (×2) 送料器架上安装带式送料器、杆式送料器，由贴片机供给的电源驱动。
YC8送料器安装部
14连固定送料器架
安全盖
气源插口
电源插口
電源电源插口 (废弃站专用)
14连送料器架
25107-N8-00
电源插口
杆式送料器等选购件使用的电源插口。贴有「DUMP」标贴的电源插口为废弃站专用。
气源插口
喷气工具等选购件使用的气源插口。连接外径 Φ4 的输气管，由贴片机供给压缩空气。
■ 各贴装头与安装号码
由于贴装头部的形状和 X 轴可动范围的关系，各贴装头都有无法使用的送料器。贴片机各贴装头可以使用的送料器安装号码，
如下图所示。
类型 构成 贴装头 可吸附范围 可安装送料器数
14
连固定
×2
1
14
15
28
1
1 〜 19
以 8mm 送料器换算
可安装 28 个送料器
2
8 〜 28
n
要点
将元件信息画面的送料器位置计算设置为示教或相对示教时，与上述情况不同。
1-10
1
4.2 从托盘交换器供给元件 (ATS15)
下面，介绍 YC8 贴片机背面可以配备的托盘交换器 (ATS15) 各部的名称与功能。

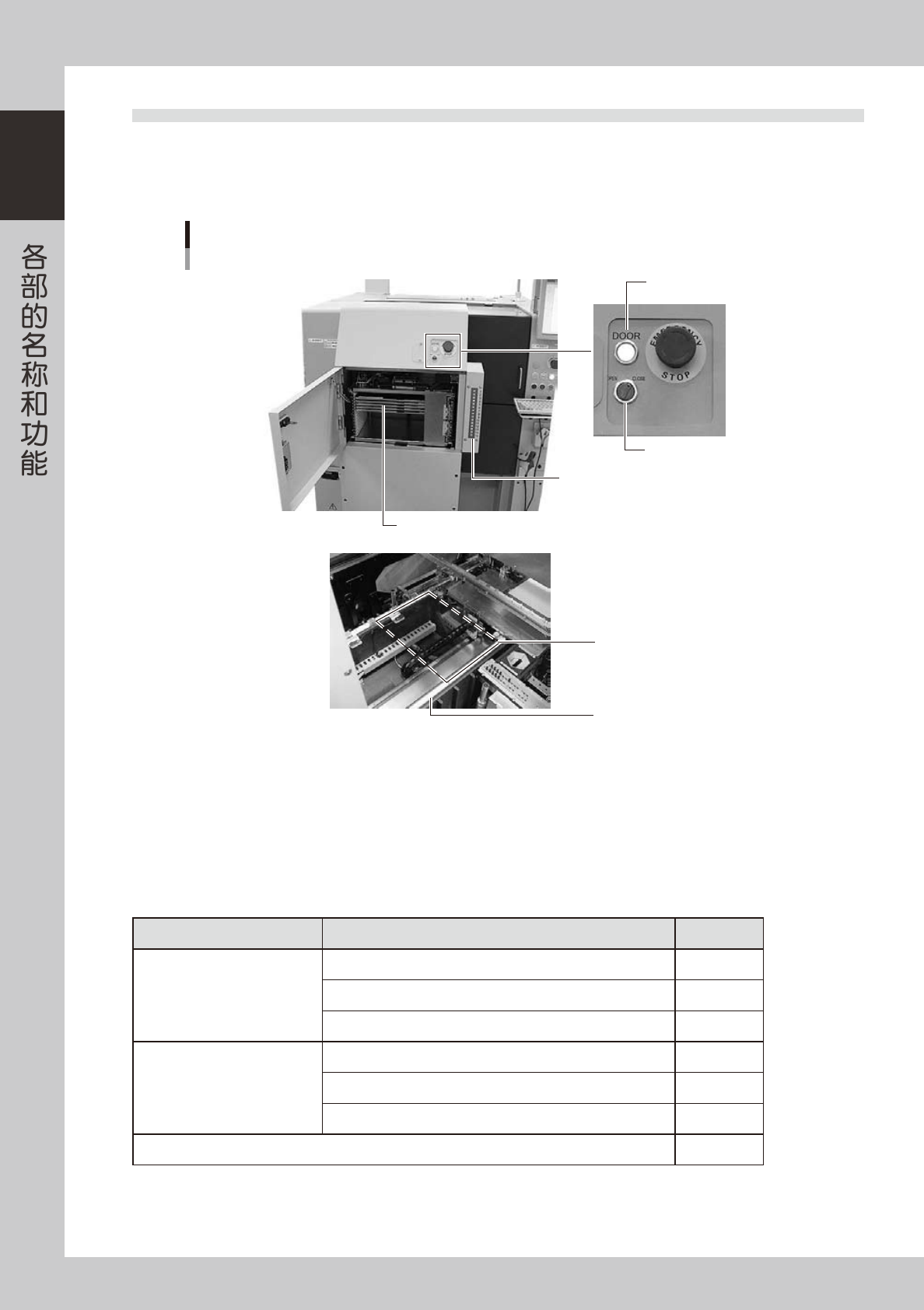

4.2.1 ATS15 托盘交换器
托盘交换器主机
ATS15
载盘指示器
导轨
托盘固定位置
(作业位置)
柜门开关
柜门指示器
载盘(12.5mm间距、15层)
25108-N8-00
柜门开关
将此开关旋至「OPEN」时，柜门指示器熄灯，柜门的锁定状态被解除。
载盘指示器
元件信息中所设置的载盘号码为亮灯状态，当载盘上托盘中的元件用完时，此载盘号码会闪烁。
安装新载盘后，按下闪烁的「指示器」进行复位。
■ 载盘指示器的亮灯状态
◎ ：闪烁● ：亮灯○ ：熄灯
载盘的状态 元件的状态 亮灯状态
1
张载盘上只装有
1
种元件
元件补充完毕 ●
元件用完 ◎
元件正在使用 ( 当前 ) ●
1
张载盘上装有多种元件
载盘上的所有元件补充完毕 ●
载盘上的所有元件已用完 ◎
多种元件中至少有
1
种元件已用完 ◎
基板程序中没有指定使用盘装元件 ○
