1-13
1
5.传送装置与元件识别装置
本章节，介绍固定基板用的传送装置。
传送装置
3
1
5
6
4
2
25112-N8-00
1. 主挡板
传入传送装置内的基板碰到主挡板就会停住。
2. 顶板
在顶板上设置顶针，从下向上支撑基板。
3. 顶针
设置在顶板上，从下向上固定基板。
4. 压板 ( 可调式 )
从上压住基板的边缘来固定基板。
5. 夹紧式基板固定装置
从下托起基板的边缘夹入压板之间来固定基板。
6. 基板传感器
传送装置的出入口和「待机位置」、「基板固定位置」等装有基板传感器。
参考
顶针与待机挡板、出口挡板为选配。
1-14
1

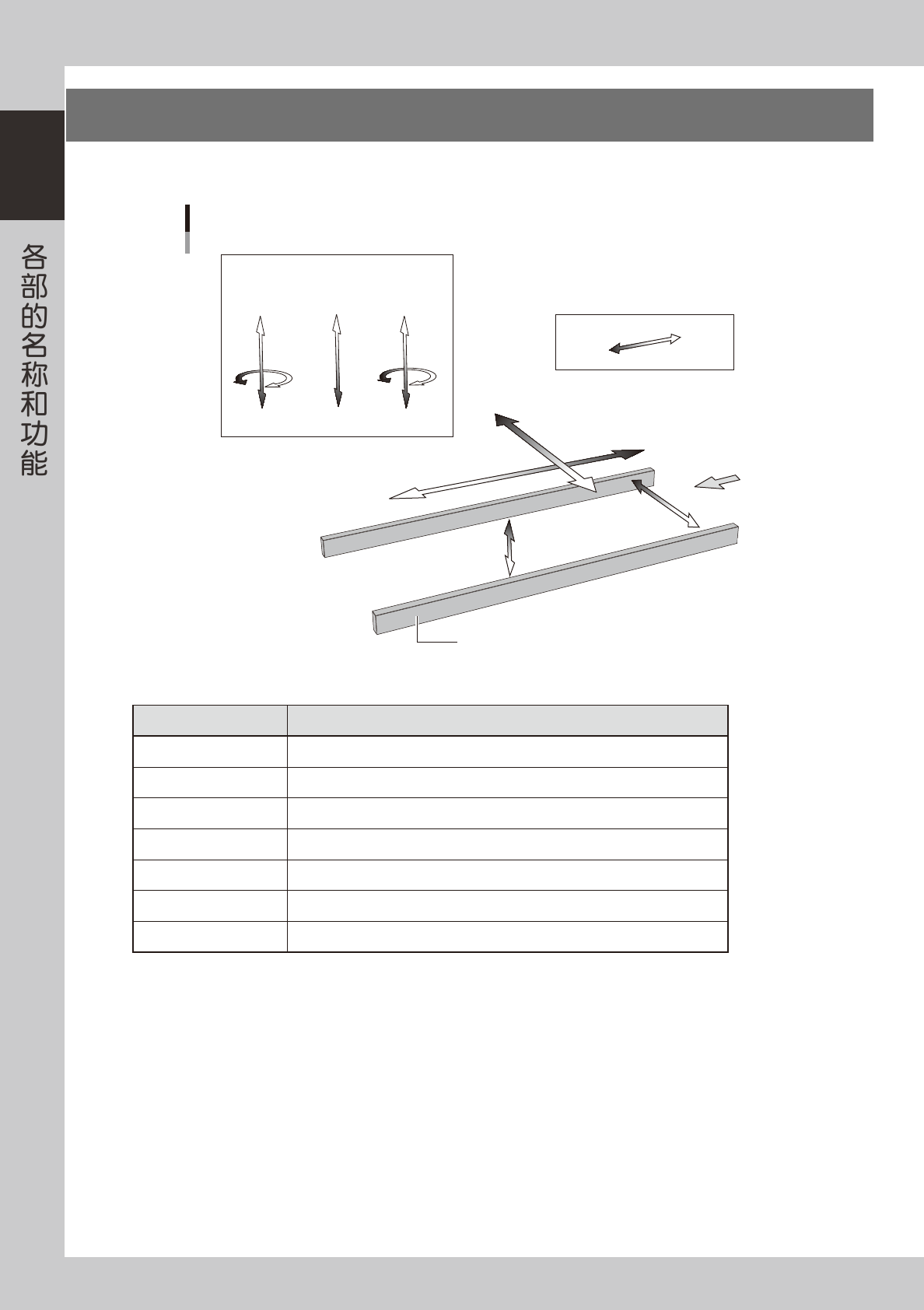

6.轴的构成
本章节，介绍本贴片机的伺服电机所控制的轴的构成、轴的动作方向。
Y轴
Z2轴 CZ轴 Z1轴
X轴
W轴
PU轴
正方向
负方向
基板
传送轨
R2轴
R1轴
贴装头
轴的构成
25113-N8-00
■ 各轴的功能
轴的名称 功能、作用
X
轴 沿传送轨传送基板的方向平行移动贴装头。
Y
轴 沿垂直于传送轨传送基板的方向移动贴装头。
Z1
、
Z2
轴 使贴装头上下移动，吸附、贴装元件。
R1、R2 轴 分别使各贴装头的吸嘴轴旋转。
CZ
轴 使基准标记识别相机上下移动。
W
轴 调节传送宽度。
PU
轴 上下移动顶板。
