第１章 各部的名称和功能 目录 1. 贴片机主机 1- 1 2. 操作、输入部 1- 4 2.1 键盘与鼠标 1- 4 2.2 操作面板按钮 1- 5 3. 贴装头部 1- 6 3.1 吸附、贴装元件的贴装头 1- 6 3.2 吸嘴种类 1- 7 3.3 吸嘴交换站 ( 选配 ) 1- 8 4. 元件供给部 1- 9 4.1 从送料器架供给元件 1- 9 4.2 从托盘交换器供给元件 (ATS15) 1-…
iv
3.页面构成
本手册具有代表性的页面构成，如下图所示。
3-6
3
26306-M0-00
插图、插表的
标题
要点、注意文、警告文
步骤
章标题
章号码
步骤的补充说明
页面构成
25001-N8-00
■ 步骤
说明操作的顺序。
■ 步骤的补充说明
说明每个步骤的详细内容及每个步骤中的下设步骤。
■ 插图、插表的标题
在插图和表的左上角标示其标题。
■ 要点、注意文、警告文
在「安全须知」中有详细说明。
1-1
1
1.贴片机主机

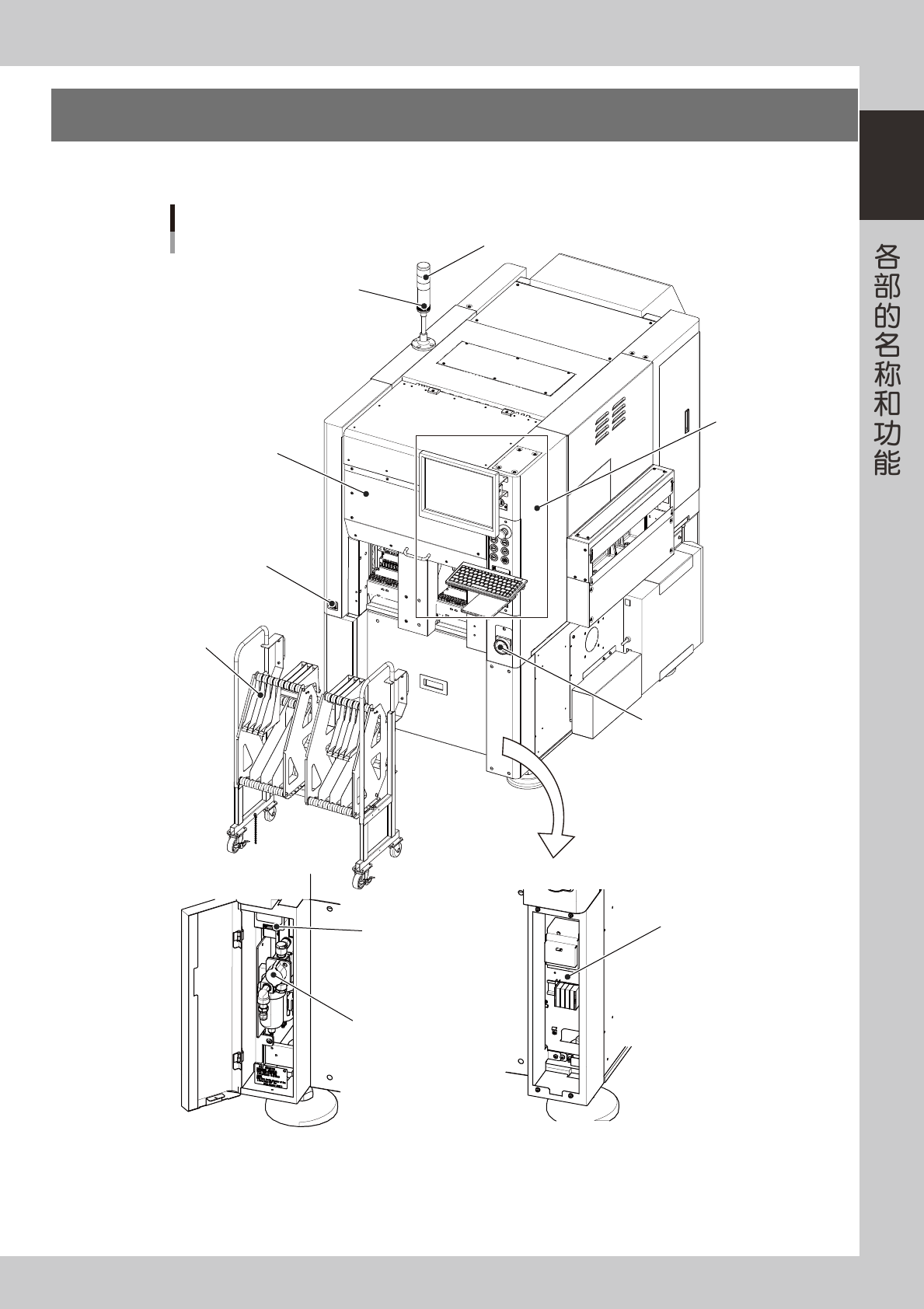

本章节，介绍贴片机主要部分的名称和功能。安装完毕的标准贴片机的构成，如下图所示。
指示灯
操作、输入部
主控开关
蜂鸣器
安全盖
气压表
供气/排气开关
电源连接部
各部的名称
正面
USB端口
料带盘支架
(选配)
左下盖门内部 右下盖板内部
25100-N8-00
