1-4
1
2.操作、输入部
贴片机的正面和背面 ( 背面的为选配 ) 有操作机器、输入数据时使用的操作面板按钮、键盘、鼠标等装备。
本章节，分别介绍这些装备的主要功能。
鼠标
操作、输入部
操作显示屏
(触摸屏为选配）
操作面板按钮
键盘
25102-N8-00
2.1 键盘与鼠标
作为标准配置，本贴片机配备了用于操作和编辑数据的键盘和鼠标。选择画面上的图标按钮和参数时，可将光标
对准后，按鼠标左键即可。
键盘与鼠标
鼠标
鼠标垫
键盘
25103-N8-00
1-5
1
2.2 操作面板按钮
操作面板按钮配备在贴片机的正面和背面 ( 背面的为选配 )，频繁使用的命令可以在操作面板上执行。打开各按钮
(ON) 时，按钮呈亮灯状态。( 按钮的颜色与指定的指示灯配色类型相同。)
操作面板按钮
25104-N8-00
■ 操作面板按钮的功能和状态
按钮名称 用途 熄灯 亮灯
ACTIVE
( 配备
ATS15
时)
使此面板上的其它按钮有效。
前后均有操作面板的贴片机，不能同时使用
此按钮。
·
启动机器后
·
其它面板有操作权
·
有操作权
READY
解除紧急停机，使伺服使能。
·伺服禁止
( 电机动力关闭 )
·伺服使能
( 电机动力启动 )
RESET
停止运行，返回生产基板时的准备状态。 ·通常运行时、停机时 ·完成复位时
START
(绿色) 根据基板程序开始贴装元件。
·
停机时
·通常运行时
[闪烁]
暂停、分段运行时
STOP
(红色/白色)
中断机器运行。
( 用「START」按钮，可以重新启动机器。)
·
通常运行时
·
发生错误时
ERROR CLEAR
(黄色/蓝色) 关闭出错时鸣响的蜂鸣器和清除警告画面。
·
通常运行时
·
发生错误时
EMERGENCY STOP
紧急停机按钮。按此按钮，机器进入紧急停
机状态。想要解除时，向右旋转。
1-6
1
3.贴装头部
贴装头部安装在贴片机的 XY 轴上，进行元件的吸附和贴装。本章节，介绍贴装头部的构成和吸嘴的种类。
3.1 吸附、贴装元件的贴装头
YC8 的贴装头部，有 V1 贴装头 ( 单头规格 ) 和 V2 贴装头 ( 双头规格 ) 2 种规格。2 种规格都装有基准标记识别相机。
以 V2 贴装头为例，面对贴片机正面，右侧的为 1 号贴装头，左侧的为 2 号贴装头。两个贴装头上的吸嘴间距为
105mm。( V1 贴装头规格的贴片机，没有 2 号贴装头。)

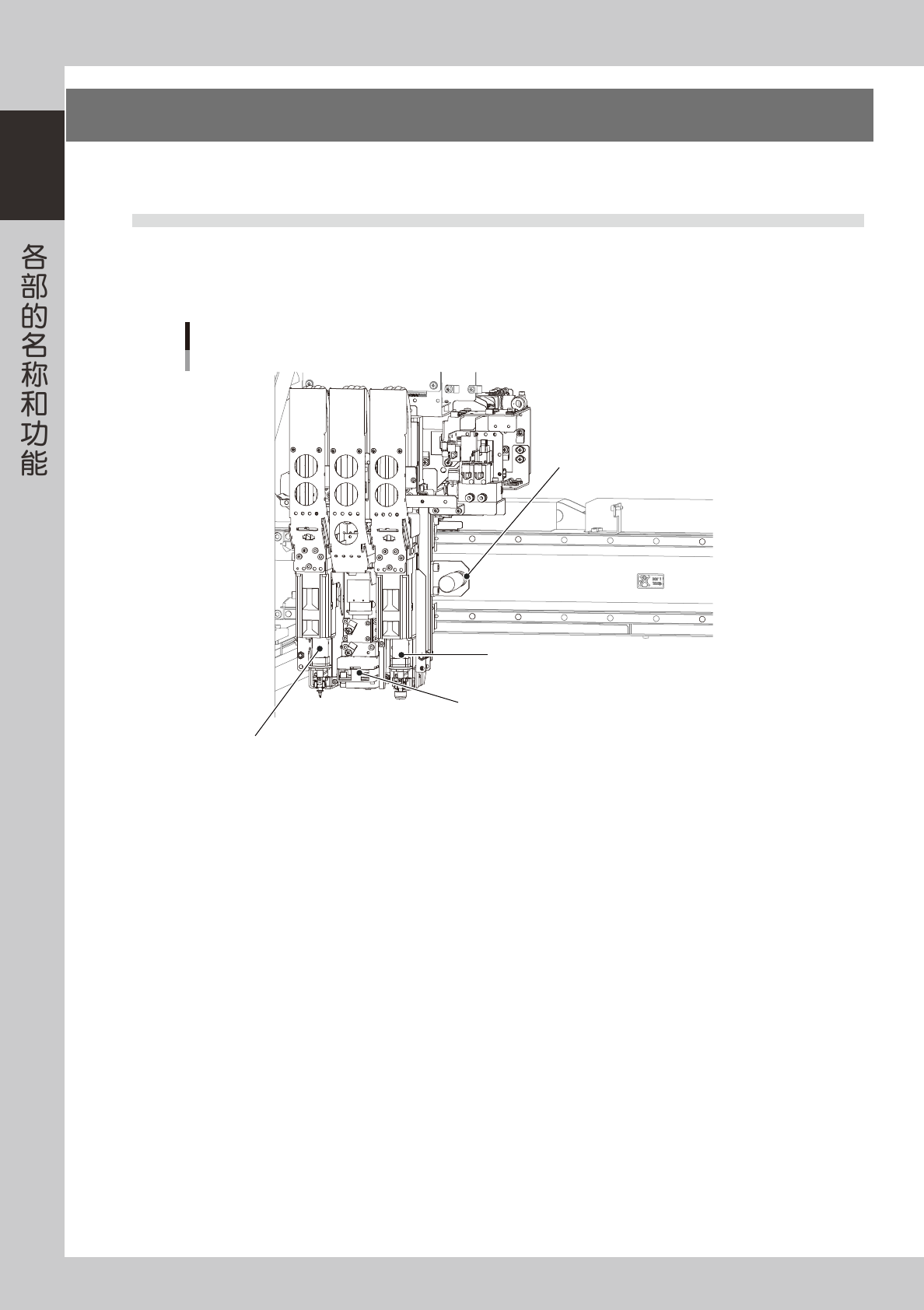

贴装头部
V2贴装头
基准标记识别相机
照明装置
移动贴装头用把手
1号贴装头
2号贴装头
25105-N8-00
