2-37
2
5.贴片机侧的设置
将送料器安装在贴片机后，还必须在贴片机侧进行设置。
5.1 元件供给形态的设置
在元件基本信息画面设置「元件供给形态」、「料带种类」。
1
打开选择基板的画面。
按 [ 生产设计 ] 按钮打开生产设计画面，按 [ 选择基板 ] 按钮。
生产设计画面
[选择基板]按钮
[选择基板]按钮
26220-N8-00
2
选择基板。
从基板列表中选择相应基板，按 [ 选择 ] 按钮。
选择基板的画面
从登录的基板程序列表中选择
26221-N8-00
2-38
2
3
打开元件数据画面，选择元件。
按 [ 元件 ] 按钮打开元件数据画面，从画面上方的元件列表中选择相应元件。

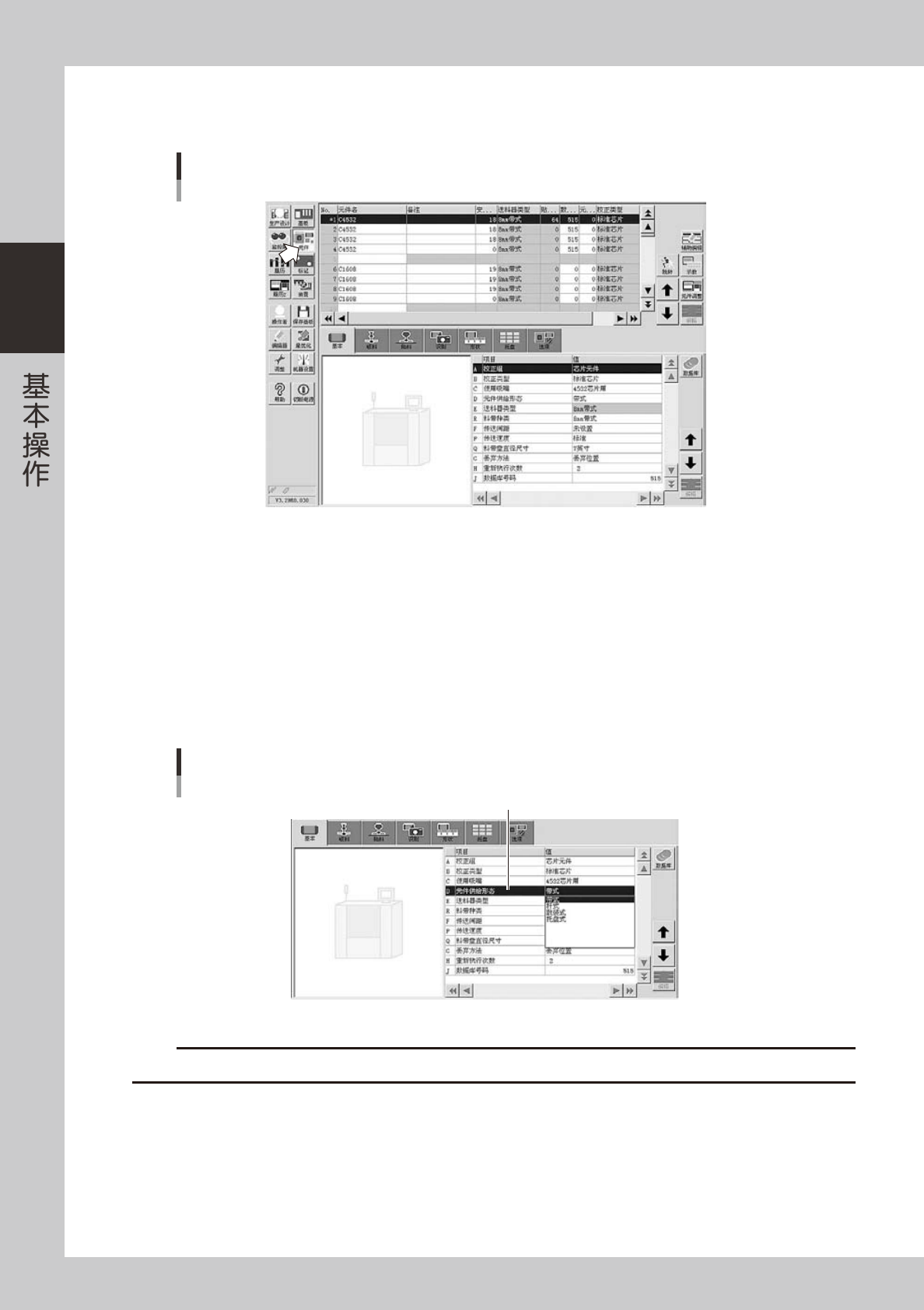

元件数据画面
26222-N8-00
4
选择基本参数画面。
选择「基本」选项卡，打开基本参数画面。
5
设置「元件供给形态」。
选择「D 元件供给形态」后双击输入栏，从下拉框中选择想要使用的元件供给形态。
‧
带式元件 ：带式
‧
杆装元件 ：杆式
‧
盘装元件 ：托盘式
元件数据画面
元件供给形态
「D 元件供给形态」
26223-N8-00
c
注意
「元件供给形态」下拉框中的「散装式」，目前尚不能使用。
2-39
2
■ 想要安装的是带式元件时
6
设置「料带种类」和「送料器类型」。
选择「R 料带种类」双击输入栏后，从下拉框中选择想要使用的料带种类。不必设置「送料器类型」。
如更改了元件供给形态，料带种类也会随之改变，需重新设置。
元件数据画面
料带种类
「R 料带种类」
26224-N8-00
7
设置「传送间距」和「送料振动时间」。
选择「F 传送间距」双击输入栏，从下拉框中选择想要设置的传送间距。
n
要点
如果「机器设置」-「选项设置」画面中的「指定送料器间距」的设置为「在送料器中设置」时，不显示此参数。
元件数据画面
传送间距
传送间距
26225-N8-00
