1-3 1 ■ 指示灯 贴片机的实时状态用绿、黄、红或绿、白、蓝三种颜色的指示灯显示。( 可从 2 种配色类型中选择颜色。) 状态 例 绿色 红色 / 白色 黄色 / 蓝色 暖机、自动运行中 亮灯 紧急停机时 亮灯 系统发生错误时 --- 蜂鸣器鸣响 --- ·过电流 ·2 次极限溢出等 亮灯 运行、基板程序发生错误时 --- 蜂鸣器鸣响 --- ·吸附错误、识别错误 ·数据检查错误等 亮灯 元件无法使用 ·元件用完 ·托盘…
1-2
1
各部名称

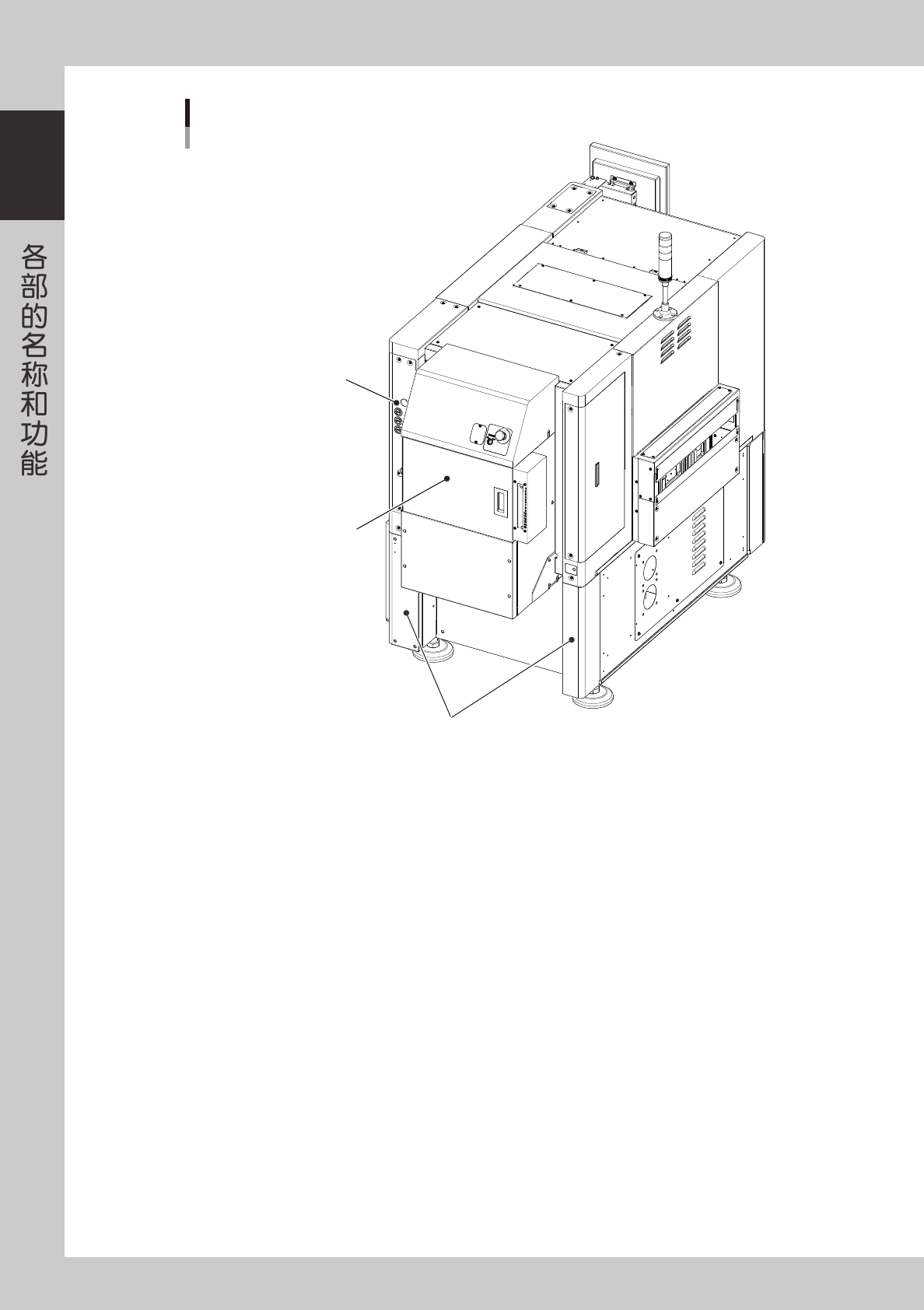

背面
机器之间连接用接口(盖板内部)
操作面板按钮
(选配)
ATS15 (选配)
25101-N8-00
1-3
1
■ 指示灯
贴片机的实时状态用绿、黄、红或绿、白、蓝三种颜色的指示灯显示。( 可从 2 种配色类型中选择颜色。)
状态 例 绿色 红色 / 白色 黄色 / 蓝色
暖机、自动运行中 亮灯
紧急停机时 亮灯
系统发生错误时
--- 蜂鸣器鸣响 ---
·过电流
·2 次极限溢出等
亮灯
运行、基板程序发生错误时
--- 蜂鸣器鸣响 ---
·吸附错误、识别错误
·数据检查错误等
亮灯
元件无法使用
·元件用完
·托盘交换器的门为打开状态等
闪烁
■ 蜂鸣器
当贴片机发生异常或错误时，蜂鸣器鸣响报警。( 左右转动蜂鸣器所带的圆环可以调节音量。)
■ 安全盖
如果打开安全盖，与紧急停机相同机器进入停机状态，停止运行。运行中，必须关闭安全盖。
■ 气压表
显示设定气压 ( 上行 ) 与气压下降检出压力 ( 下行 )。用压力调节阀和气压表内检出气压下降的压力调节按钮使各数值显示
为下列气压。
· 设定气压 ( 上行 ) ∶ 0.40MPa 〜 0.41MPa
· 气压下降检出压力 ( 下行 ) ∶ 0.33MPa
■ 贴装头部
通过安装在贴装头前端的吸嘴吸附或贴装元件。贴装头部还装有基准标记识别相机，可以识别基板上的标记和进行示教。
( 参阅本章「3.贴装头部」)
■ 正面左下盖门内
有供气 / 排气开关及 USB 端口。
■ 主控开关
接通或关闭贴片机电源的开关。向右旋转即可接通电源。
c
注意
想要再次接通电源时，必须间隔 2 秒以上。
■ 送料器安装部
主要用于安装带式送料器。详细参阅「4.1从送料器架供给元件」。
■ 料带盘支架 ( 选配 )
放置在送料器安装部前，装载卷有元件载带的料带盘。
■ 机器之间连接用接口 ( 机器之间的输入 / 输出信号 )
贴片机从后工序机接受信号后将基板传出，并向前工序机发出信号要求传入其它基板。NEXTINTERFACE 接口与后工序机
连接，PREVIOUSINTERFACE 接口与前工序机连接。如果是标准规格右→左传送基板的贴片机，其背面右下方面板内装配
的是 PREVIOUSINTERFACE，背面左下方面板内装配的是 NEXTINTERFACE。
1-4
1
2.操作、输入部
贴片机的正面和背面 ( 背面的为选配 ) 有操作机器、输入数据时使用的操作面板按钮、键盘、鼠标等装备。
本章节，分别介绍这些装备的主要功能。
鼠标
操作、输入部
操作显示屏
(触摸屏为选配）
操作面板按钮
键盘
25102-N8-00
2.1 键盘与鼠标
作为标准配置，本贴片机配备了用于操作和编辑数据的键盘和鼠标。选择画面上的图标按钮和参数时，可将光标
对准后，按鼠标左键即可。
键盘与鼠标
鼠标
鼠标垫
键盘
25103-N8-00
