在顶板上排列顶针。
顶针由磁铁固定在顶板上。根据基板的形状和尺寸，合理排列顶针，使顶针能均匀地支撑包括基板边缘
在内的整个基板。
60mm
支撑螺杆
顶针
磁铁基座
25204-N8-00
c
注意
磁铁基座底面至支撑螺杆顶端的距离为 60mm，切勿更改此高度。
c
注意
排列顶针时，必须注意避免顶板上升时顶针与传送轨以及其它零部件发生碰撞。
5
升起顶板。
确认安全后，按传送装置画面的 [ 顶板 ] 按钮。顶板上升，基板被固定。
6
确认基板的固定状态。
确认基板是否已均匀支撑。轻敲基板确认基板有无翘曲。如果基板没有翘曲，已被均匀地支撑，表示正常。
参考
如果将每种基板在顶板上的顶针位置作好记号 ( 贴纸或记号笔 )，操作会更方便。
7
从传送轨上取下基板。
按传送装置画面的 [ 顶板 ] 按钮，降下顶板。
2-26
2
4.元件供给装置的准备
4.1 料带的安装
c
注意
安装料带时，务必使用脱机设置用电源站 ( 选配 ) 安装。不能直接在贴片机上安装料带。
参考
有关脱机设置用电源站的详细内容，请参阅 SS 型电动送料器用户操作手册。
1
安装送料器。
将送料器安装在脱机设置用电源站的左端。

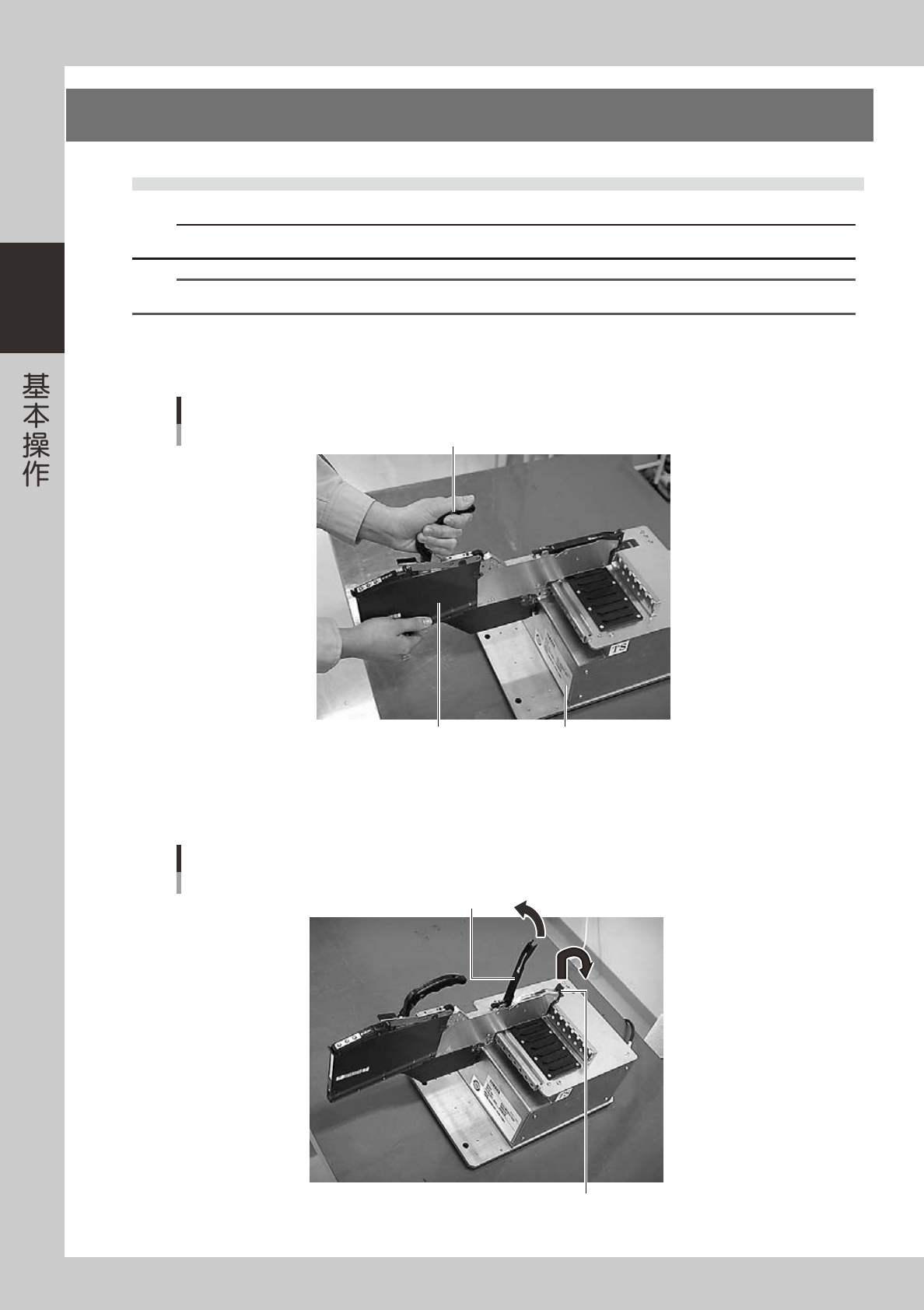

送料器的安装
把手
送料器 脱机设置用电源站
25205-N8-00
2
提起料带导轨组件。
将料带导轨前杆边向上提起边向前按下，提起料带导轨组件。
提起料带导轨组件
料带导轨组件
料带导轨前杆
25206-N8-00
2-27
2
3
将料带装入送料器。
从送料器后方的孔中插入。
料带安装
料带
25207-N8-00
c
注意
切勿装错料带的正反面。
4
剥离盖带。
料带由装有电子元件的「基带」和覆盖在元件上面的「盖带」两层组成，先剥离「盖带」。
5
安装基带。
将基带穿过料带导轨前杆的孔。
6
安装盖带。
将盖带穿过料带导轨组件的切口部。此时，盖带必须拉出一定程度，使盖带可以夹入卷绕滚轮。
基带、盖带
料带导轨组件底板盖带 基带 料带导轨前杆
25208-N8-00
c
注意
切勿使料带导轨组件内侧的底板变形。
