1-7
1

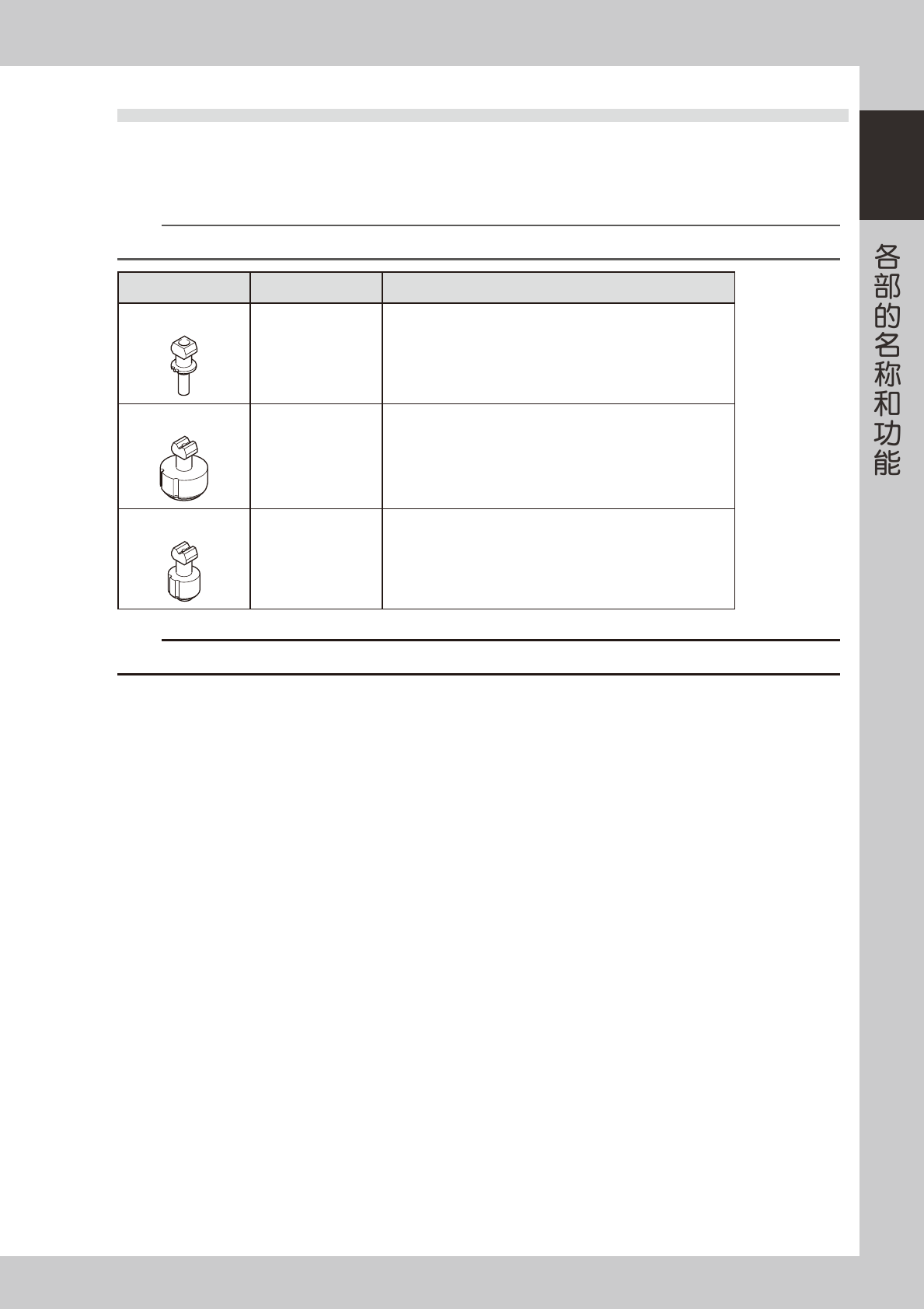

3.2 吸嘴种类
为了稳定元件吸附质量，必须使用适合元件用的吸嘴。下面，介绍各贴装头可以安装的吸嘴。
■ 标准吸嘴与选配吸嘴
标准吸嘴为 Type63A 和 Type65A。
n
要点
可以选配 Type64A。但，使用吸嘴交换站时，必须加装适配器。
吸嘴类型 可以安装的贴装头
No.
适用元件例
Type 63A
( 标准 )
1
、
2
4532
〜
7343
规格的元件、
SOP10
〜
20mm
以及
5×5mm
〜
16×16mm
的
QFP
等
Type 65A
(标准)
1
、
2
16×16mm 〜 54×54mm 的 QFP、BGA、长接插件等
Type 64A
(选配)
1
、
2 S
OP30mm、15×15mm 〜 30×30mm 的 QFP、BGA 等
c
注意
以上吸嘴为本机专用的吸嘴。切勿在其它机器上使用。
1-8
1

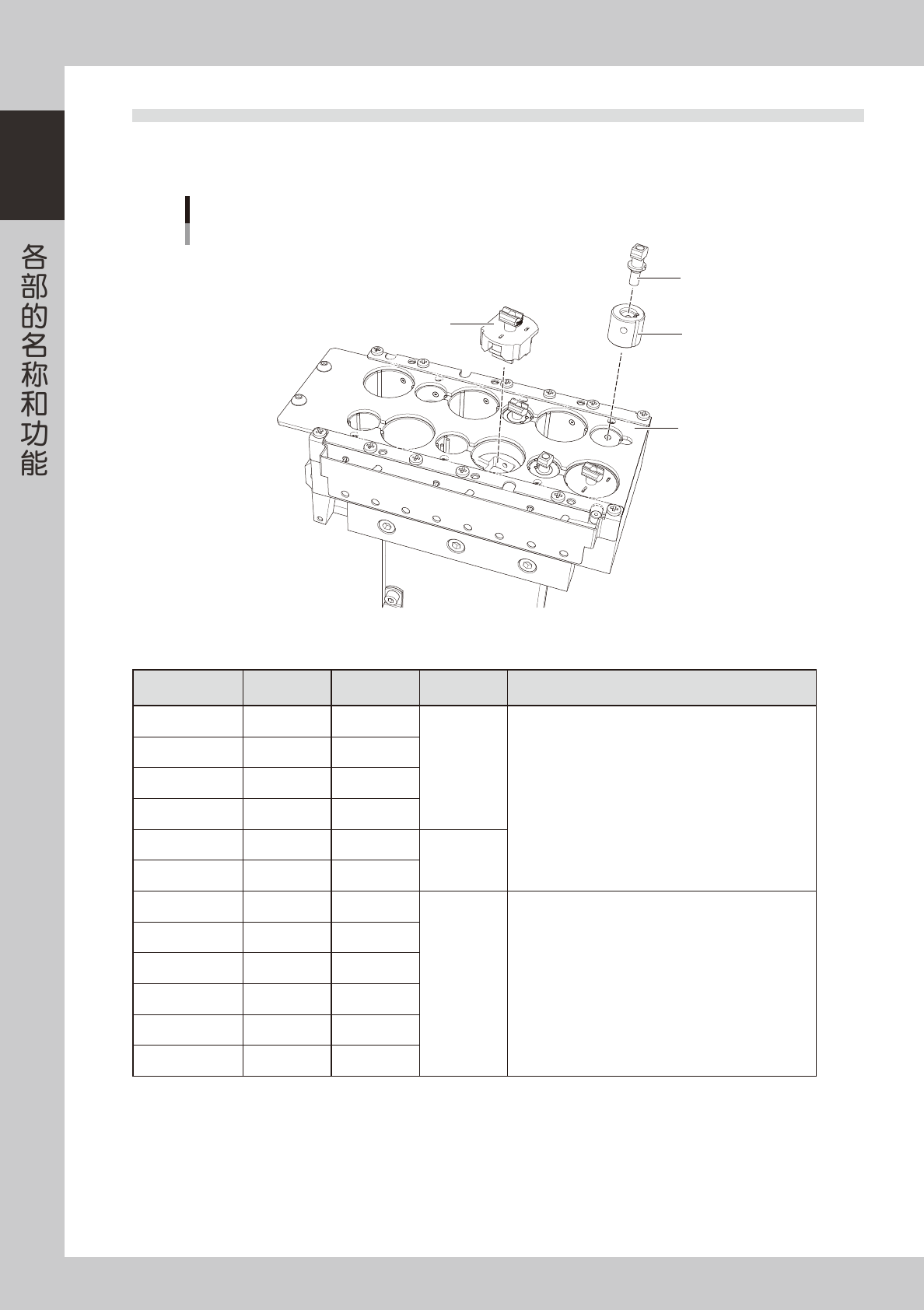

3.3 吸嘴交换站 ( 选配 )
如果配备了吸嘴交换站，就可以装备用于自动更换的标准吸嘴和特殊吸嘴。
与吸嘴交换站号码相对应的贴装头和吸嘴，如下图所示。
吸嘴交换站
适配器
贴片机背面
贴片机正面
吸嘴交换站号码
选配吸嘴
(63A、 64A)
定制吸嘴
1
7
2
8
3
9
10
4
11
5
12
6
25106-N8-00
■ 吸嘴交换站号码与所对应的贴装头、吸嘴
吸嘴交换站
号码
V1 贴装头 V2 贴装头 吸嘴 备注
1 1 号贴装头 1 号贴装头
定制吸嘴
通过加装适配器，可以放置 Type63A、64A
2 1 号贴装头 1 号贴装头
3 1 号贴装头 2 号贴装头
4 1 号贴装头 1 号贴装头
5 1 号贴装头 1 号贴装头
Type65A
6 1 号贴装头 2 号贴装头
7 1 号贴装头 1 号贴装头
定制吸嘴
8 1 号贴装头 1 号贴装头
9 1 号贴装头 2 号贴装头
10 1 号贴装头 1 号贴装头
11 1 号贴装头 1 号贴装头
12 1 号贴装头 2 号贴装头
1-9
1

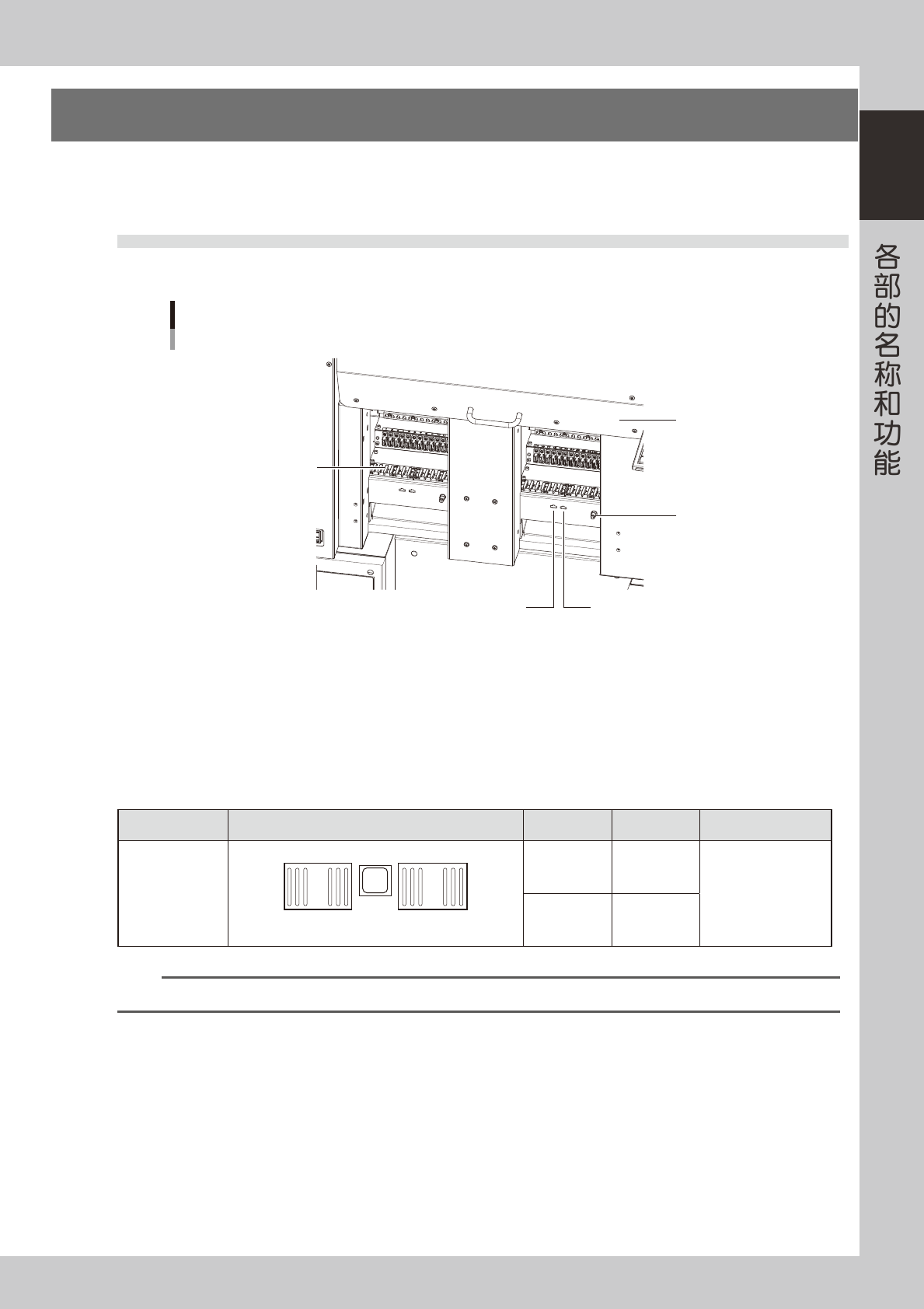

4.元件供给部
送料器安装部装备有安装带式送料器等用的送料器架，驱动选配装置用的电源和气源插口。YC8 还可以使用选配
的自动托盘交换器 (ATS15)。
4.1 从送料器架供给元件
在 14 连 (×2) 送料器架上安装带式送料器、杆式送料器，由贴片机供给的电源驱动。
YC8送料器安装部
14连固定送料器架
安全盖
气源插口
电源插口
電源电源插口 (废弃站专用)
14连送料器架
25107-N8-00
电源插口
杆式送料器等选购件使用的电源插口。贴有「DUMP」标贴的电源插口为废弃站专用。
气源插口
喷气工具等选购件使用的气源插口。连接外径 Φ4 的输气管，由贴片机供给压缩空气。
■ 各贴装头与安装号码
由于贴装头部的形状和 X 轴可动范围的关系，各贴装头都有无法使用的送料器。贴片机各贴装头可以使用的送料器安装号码，
如下图所示。
类型 构成 贴装头 可吸附范围 可安装送料器数
14
连固定
×2
1
14
15
28
1
1 〜 19
以 8mm 送料器换算
可安装 28 个送料器
2
8 〜 28
n
要点
将元件信息画面的送料器位置计算设置为示教或相对示教时，与上述情况不同。
