2-33 2 4.2.2 在脱机设置用电源站设置 选购件脱机设置用电源站，可以脱离贴片机单独向送料器供给电源。因此，可以在远离贴片机的位置进行料带 传送间距的设置。 1 确认送料器的料带传送间距。 确认显示在显示窗中的间距。 料带传送间距的确认 显示窗 (显示间距) 25214-N8-00 2 设置料带传送间距。 按「UP」或「DOWN」按钮，设置适合所安装元件用的传送间距后，按「SET」按钮确定。 料带传送间距的设置 「 SET 」 …
2-32
2
4
设置料带传送间距。
从下拉框中选择适合所安装元件用的传送间距后，按 [OK] 按钮。
送料器设置画面
送料器列表
送料器安装示意图
26218-N8-00
5
确认料带传送状态。
按画面右下方的 [ 传送 ] 按钮，确认料带是否按设置的传送间距准确传送。
料带传送的确认
26219-N8-00
2-33
2

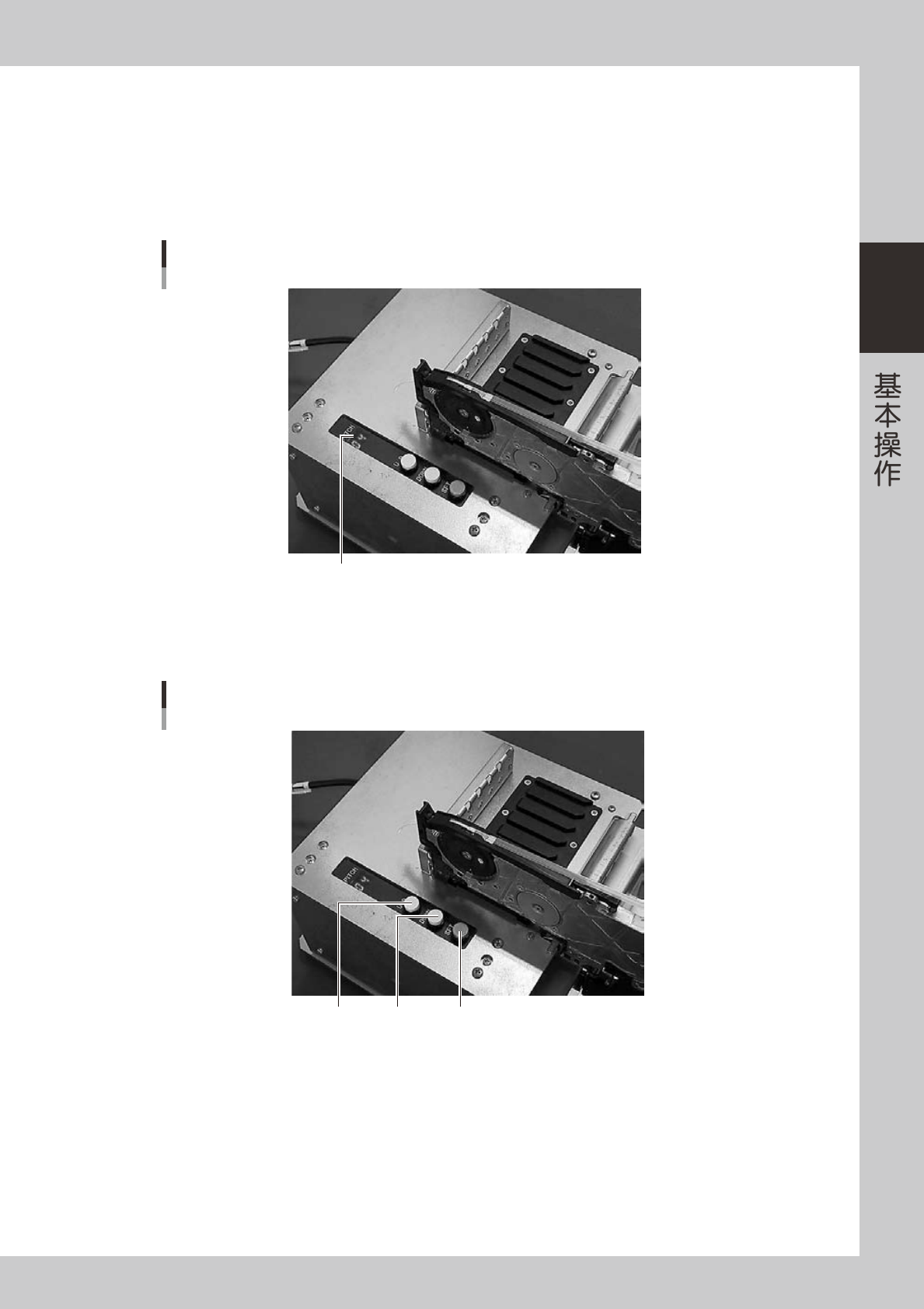

4.2.2 在脱机设置用电源站设置
选购件脱机设置用电源站，可以脱离贴片机单独向送料器供给电源。因此，可以在远离贴片机的位置进行料带
传送间距的设置。
1
确认送料器的料带传送间距。
确认显示在显示窗中的间距。
料带传送间距的确认
显示窗 (显示间距)
25214-N8-00
2
设置料带传送间距。
按「UP」或「DOWN」按钮，设置适合所安装元件用的传送间距后，按「SET」按钮确定。
料带传送间距的设置
「SET」「UP」 「DOWN」
25215-N8-00
2-34
2
3
确认料带传送状态。
按送料器机体的「FEED」按钮，确认料带是否传送。
参考
‧ 按送料器机体的「FEED」、「BACK」按钮时的传送间距，与设置的传送间距无关，一律为 2mm。长按可切换至连续传送模式。
‧ 按「FUNC」＋「FEED」按钮，可按设置的传送间距传送料带。
c
注意
调节吸附位置时，请勿按「BACK」按钮。务必按「FEED」按钮将料带传至前侧后，调节吸附位置。

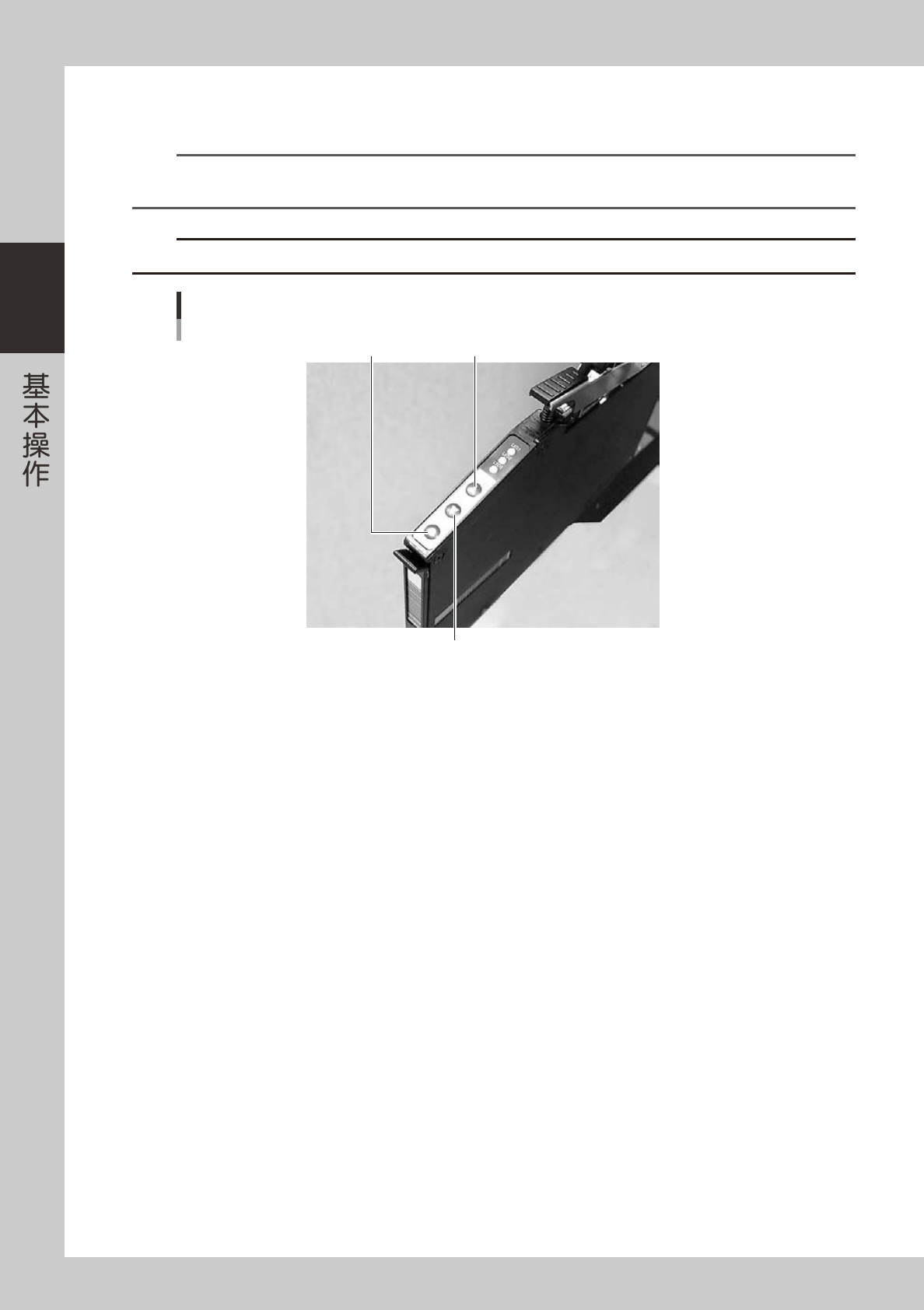

「FEED」按钮、「BACK」按钮、「FUNC」按钮
「BACK」按钮
「FEED」按钮「FUNC」按钮
25216-N8-00
