MDOC-SOFT50032 34 搬送モード（高速 モー ド ） ☆従来機種同様に高速搬 送モードを選択す ることにより搬送処理を高速化できます。 ☆Y S24-DS、YS24X-D Sの場合、デフォルトが高速 モードとな っています。 Size Size S ize Size ～ ～ ～ ～ 195mm 195mm 195mm 195mm 右流れマシン 出口センサ を 抜けたら次の 搬送を開始 ＷｏｒｋＯｕｔセンサ を…
MDOC-SOFT50032
33
入口センサ無視 待機基板サイズについて
☆入口待機可能な基板サイズはL225までとなります。
ただし、L175ｍｍより大きな基板は入口センサを踏んでしまうため、この区間
の基板サイズ（L175～225）のみ、入口センサを無視する対応を行っています。
標準仕様
Size
SizeSize
Size～
～～
～
175mm
175mm175mm
175mm
Size
SizeSize
Size～
～～
～
330mm
330mm330mm
330mm
延長コンベアオプション
右流れマシン
マシン設定-[マシンデータ]
-[機械座標]-[位置座標]
Size
SizeSize
Size～
～～
～
225mm
225mm225mm
225mm
延長コンベアオプションの場
合はＬ３３０まで、入口センサ
を踏むことなく待機できるので、
入口センサ無視は行いません
MDOC-SOFT50032
34

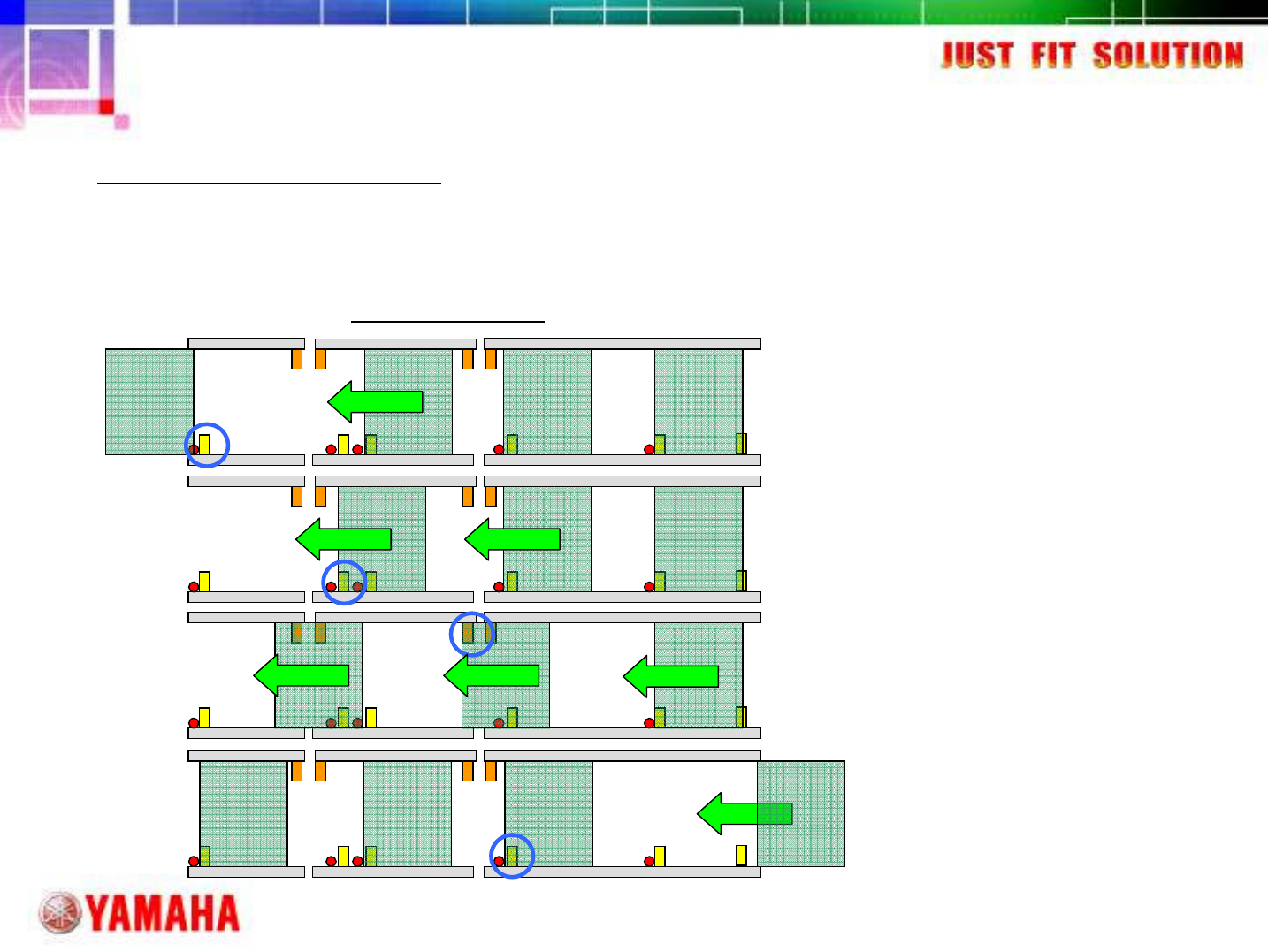

搬送モード（高速モード）
☆従来機種同様に高速搬送モードを選択することにより搬送処理を高速化できます。
☆YS24-DS、YS24X-DSの場合、デフォルトが高速モードとなっています。
Size
SizeSize
Size～
～～
～
195mm
195mm195mm
195mm
右流れマシン
出口センサを抜けたら次の搬送を開始
ＷｏｒｋＯｕｔセンサを踏んだら次の搬送を開始
ＷｏｒｋＯｕｔセンサを踏んだら次の搬送を開始
実装位置に到達したら搬入開始
MDOC-SOFT50032
35
搬送モード（高速モード）
Size
SizeSize
Size～
～～
～
225mm
225mm225mm
225mm
出口位置のＷｏｒｋＯｕｔセンサを抜けてから
次の搬送が開始
実装位置に到達したら搬入開始
右流れマシン
出口位置に基板がある場合は次の搬送は
起動できない
実装完了したら出口位置へ搬送
☆L195を超えてL225までの高速搬送は以下の通りです。
ＷｏｒｋＯｕｔセンサを踏んだら次の搬送を開始
