TM2243_YS24僔儕乕僘愢柧帒椏.pdf - 第6页
MDOC-SOFT50032 6 1. 2 YS2 4シリ ー ズ専用 • 2ビーム2 ヘッ ド – YS 12と同じ マシン 長さ1.2 5mの中に 、2ビー ム2ヘッド 構成のレイア ウト。マシン奥 行き1. 69m。 • デュアルステージコンベア （YS24-D S、YS24X-DSのみ） – L330mmま での基板はデ ュアルステ ージ で実装可能。 1,25 4mm 1,687m m 2ビーム Y軸リニ アモーター デュ ア…
MDOC-SOFT50032
5
DS:
SL:
DL:

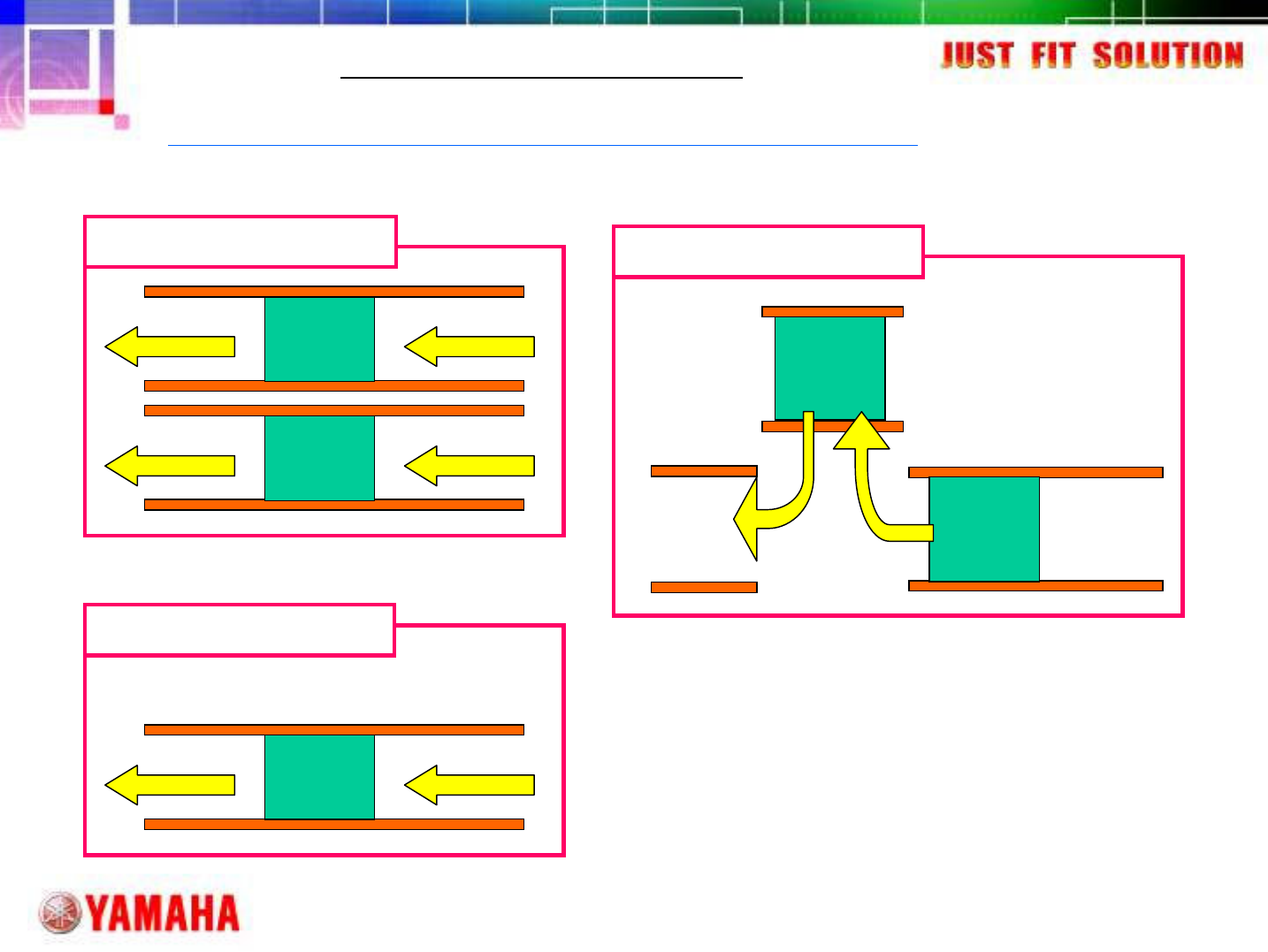

DS:デュアルステージ SL:シングルレーン DL:デュアルレーン
参考 :マシンレイアウト概略
MDOC-SOFT50032
6

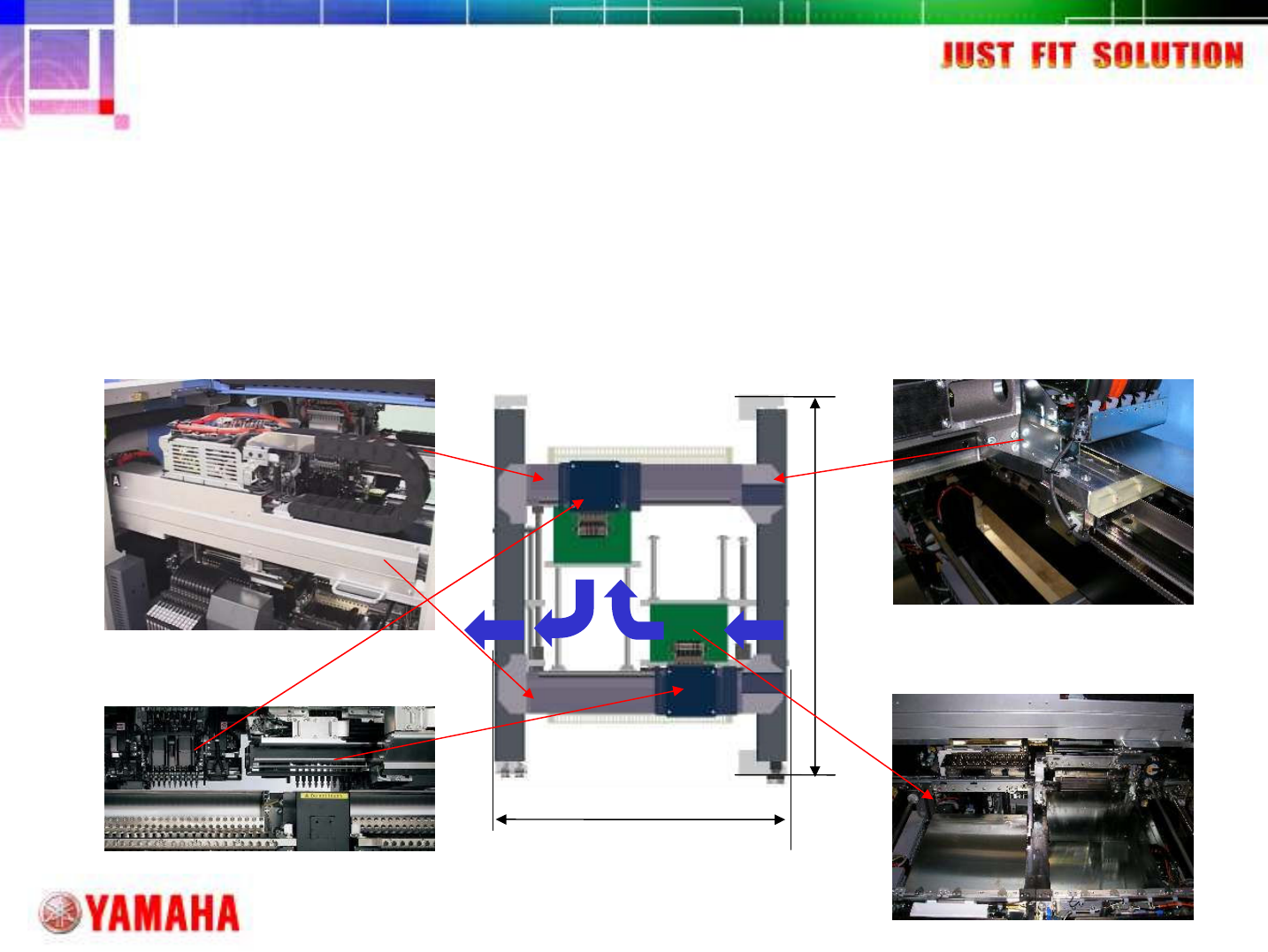

1.2 YS24シリーズ専用
• 2ビーム2ヘッド
– YS12と同じマシン長さ1.25mの中に、2ビーム2ヘッド構成のレイアウト。マシン奥
行き1.69m。
• デュアルステージコンベア（YS24-DS、YS24X-DSのみ）
– L330mmまでの基板はデュアルステージで実装可能。
1,254mm
1,687mm
2ビーム
Y軸リニアモーター
デュアルステージコンベア
2ヘッド
MDOC-SOFT50032
7

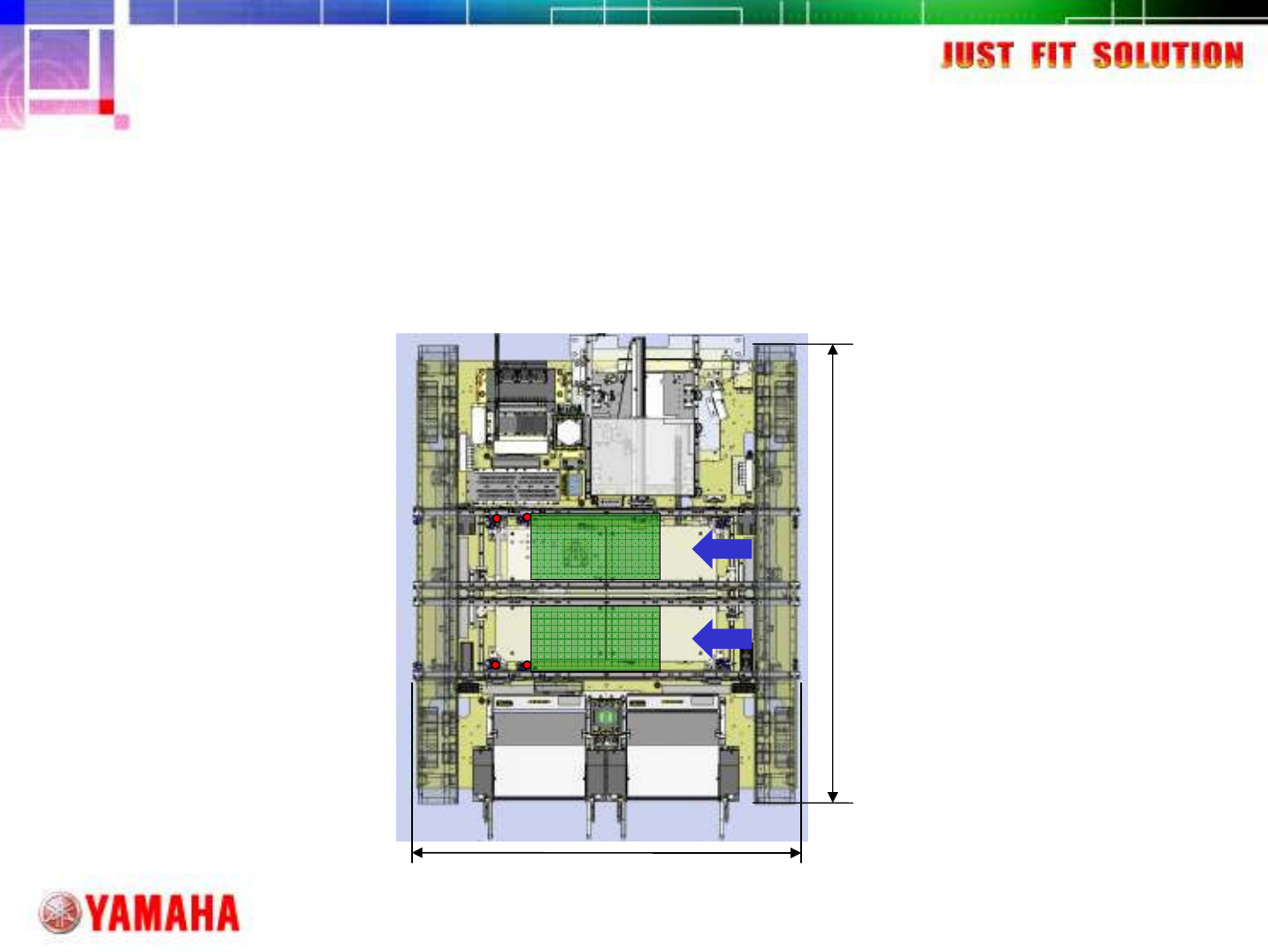

1.2 YS24シリーズ専用
• デュアルレーンコンベア（YS24(DL)、YS24X(DL)のみ）
– 基板サイズW216mmまでが両レーンで動作可能
（片側のみならW380mmまで可能）
– 特注にて最大W280mmまで可能
1,254mm
1,687mm
