MDOC-SOFT50032 43 搬送モード（高速 モー ド ） ☆従来機種同様に 高速搬送モードを選択 することに より搬送処理を高速化で きます。 ☆YS 24( SL)・ Y S24 (DL) ・YS 24X( SL)・ Y S24 X(DL) の場合、デフォ ルトが高速 モードとなってい ます。 Size Size S ize Size ～ ～ ～ ～ 195mm 195mm 195mm 195mm 右流れマシン…
MDOC-SOFT50032
42
3.4 搬送（シングルレーン・デュアルレーン）
待機基板サイズについて
☆入口に待機可能な基板サイズはL330までとなります。
☆出口に待機可能な基板サイズはL195までとなります。
☆延長コンベアオプションでL330まで待機可能になります。
標準仕様
Size
SizeSize
Size～
～～
～
195mm
195mm195mm
195mm
Size
SizeSize
Size～
～～
～
330mm
330mm330mm
330mm
Size
SizeSize
Size～
～～
～
330mm
330mm330mm
330mm
延長コンベアオプション
右流れマシン
マシン設定-[マシンデータ]
-[機械座標]-[位置座標]
※待機位置ストッパは2箇所あ
りますが、通常は下流のみ使
用します。
マシン間待機機能が有効な場
合上流の待機位置ストッパを
使用します。
MDOC-SOFT50032
43
搬送モード（高速モード）
☆従来機種同様に高速搬送モードを選択することにより搬送処理を高速化できます。
☆YS24(SL)・YS24(DL)・YS24X(SL)・YS24X(DL)の場合、デフォルトが高速モードとなっています。
Size
SizeSize
Size～
～～
～
195mm
195mm195mm
195mm
右流れマシン
出口センサを抜けたら次の搬送を開始
ＷｏｒｋＯｕｔセンサを踏んだら次の搬送を開始
実装位置に到達したら搬入開始
MDOC-SOFT50032
44

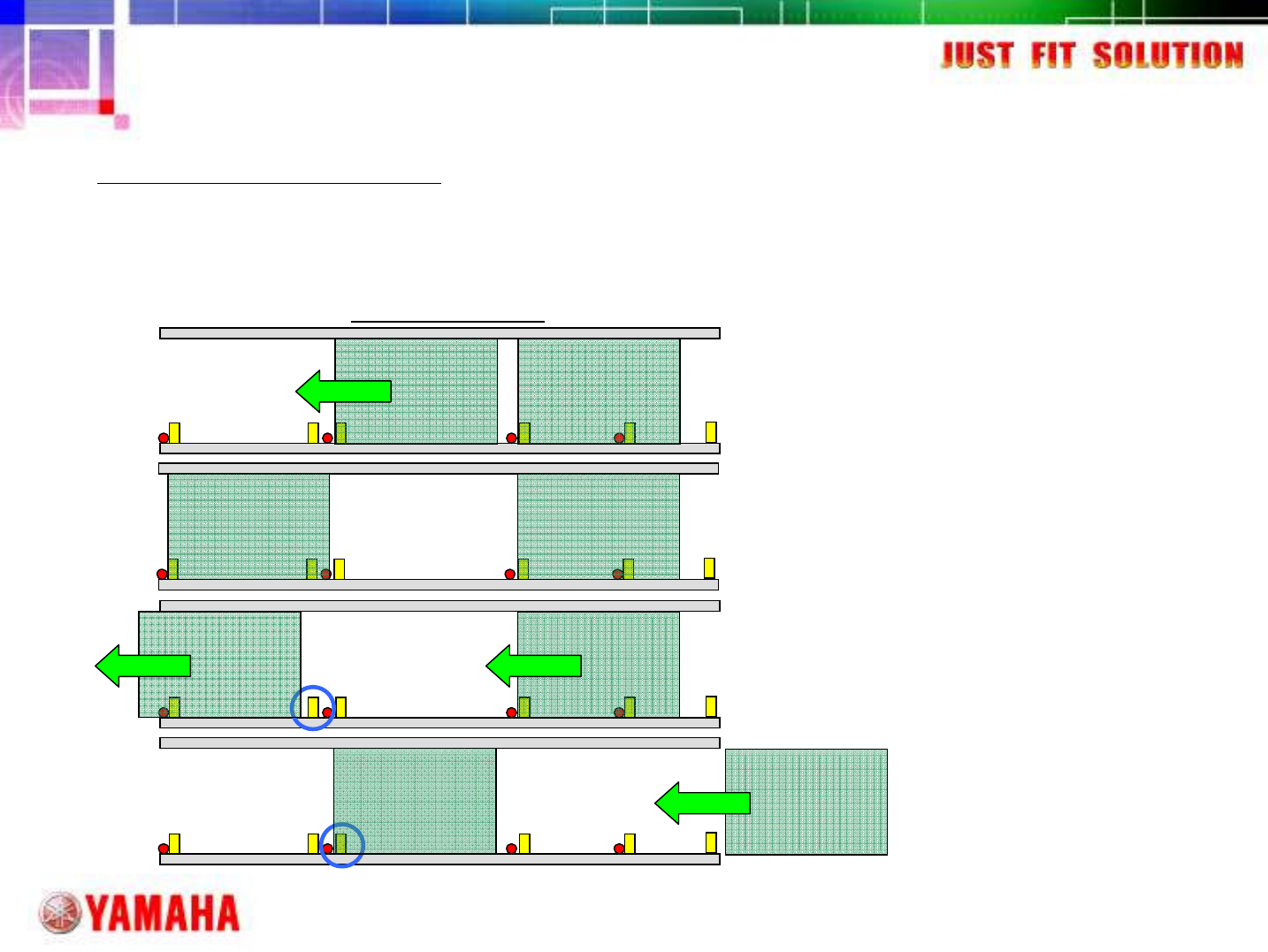

搬送モード（高速モード）
☆L195を超えてL330までの高速搬送は以下の通りです。
Size
SizeSize
Size～
～～
～
330mm
330mm330mm
330mm
右流れマシン
実装位置に到達したら搬入開始
実装完了したら出口位置へ搬送
出口位置に基板がある場合は次の搬送は
起動できない
出口位置のＷｏｒｋＯｕｔセンサを抜けてから
次の搬送が開始
