MDOC-SOFT50032 36 搬送モード（高速 モー ド ） Size Size Size Size～ ～ ～ ～ 330mm 330mm 330mm 330mm 出口位置のＷ ｏｒｋＯｕｔセンサを抜けて から 次の搬送が 開始 Ｗｏｒｋ Ｏ ｕｔセンサ を 踏んだら搬 入が開始 右流れマシン 出口位置 に基板がある場合は次の 搬送は 起動できな い 実装完了したら出 口位置へ搬 送 ☆L 225を超えてL330までの高速…
MDOC-SOFT50032
35

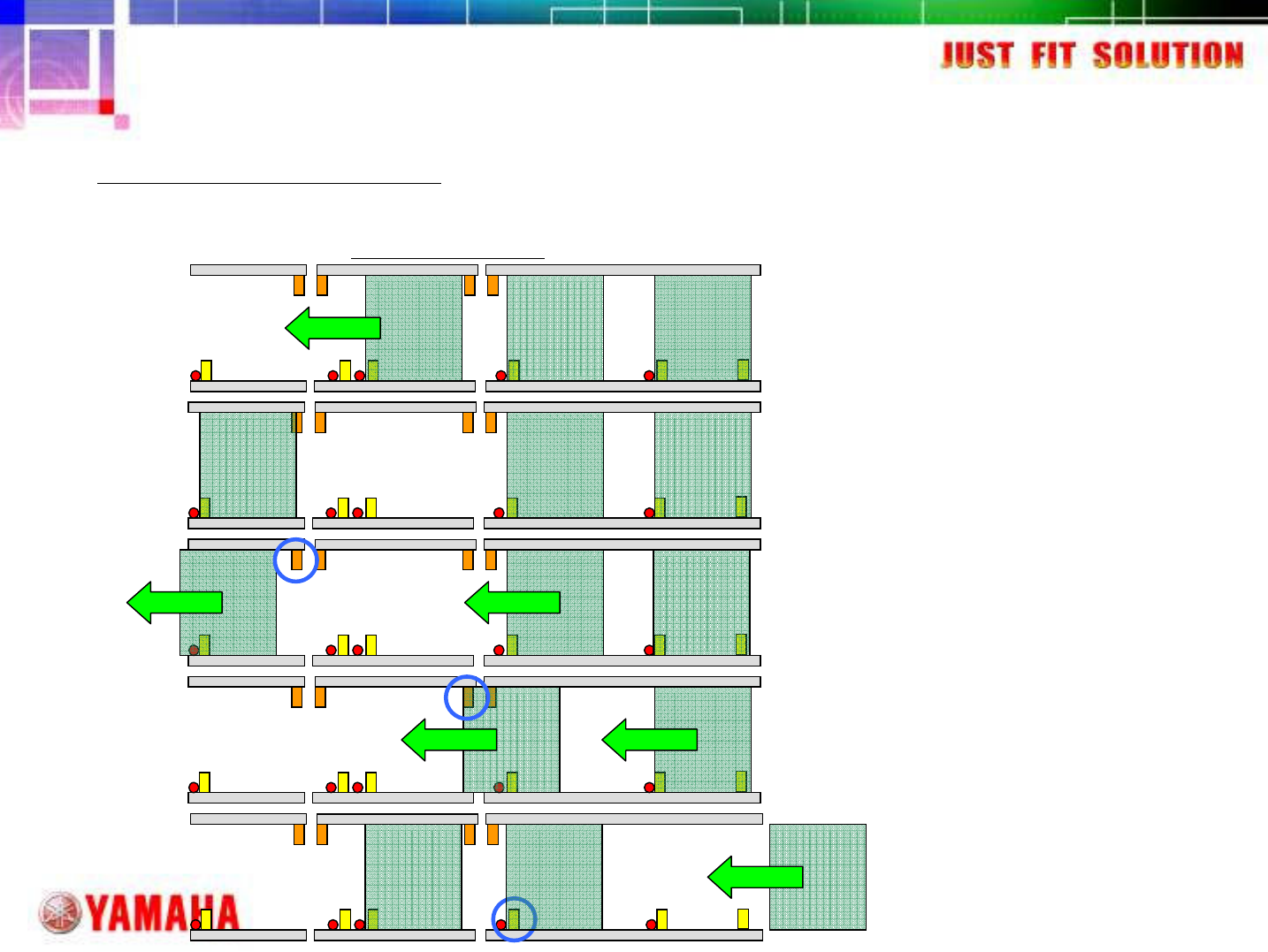

搬送モード（高速モード）
Size
SizeSize
Size～
～～
～
225mm
225mm225mm
225mm
出口位置のＷｏｒｋＯｕｔセンサを抜けてから
次の搬送が開始
実装位置に到達したら搬入開始
右流れマシン
出口位置に基板がある場合は次の搬送は
起動できない
実装完了したら出口位置へ搬送
☆L195を超えてL225までの高速搬送は以下の通りです。
ＷｏｒｋＯｕｔセンサを踏んだら次の搬送を開始
MDOC-SOFT50032
36
搬送モード（高速モード）
Size
SizeSize
Size～
～～
～
330mm
330mm330mm
330mm
出口位置のＷｏｒｋＯｕｔセンサを抜けてから
次の搬送が開始
ＷｏｒｋＯｕｔセンサを踏んだら搬
入が開始
右流れマシン
出口位置に基板がある場合は次の搬送は
起動できない
実装完了したら出口位置へ搬送
☆L225を超えてL330までの高速搬送は以下の通りです。
MDOC-SOFT50032
37
搬送モード（高速モード）
Size
SizeSize
Size～
～～
～
590mm
590mm590mm
590mm
２基板バッファ状態
右流れマシン
実装完了したら出口位置へ搬送
ＷｏｒｋＯｕｔセンサを踏んだら搬入が開始
出口位置のＷｏｒｋＯｕｔセンサを抜けてから
次の搬送が開始
☆L330を超えてL590までの高速搬送は以下の通りです。
☆１ステージ実装となりますが、搬送時に2基板をマシン内にバッファ可能です。
