MDOC-SOFT50032 8 1. 3 トレイ供給機 • ｓATSII （オプション） – Y S24X (SL )・ YS24 X(DL) のみ装備 可能 – マガ ジン方式 （15パ レットｘ2 ） – ｓAT Sとマガ ジンおよび パレット 互換 – 使用可能ト レイ サイズ L32 5ｘW2 05 – メンテ ナンス のためのｓA TSI Iユニッ トスライド機構あ り ｓAT S IIの詳細は4章にて説明 しま す。
MDOC-SOFT50032
7
1.2 YS24シリーズ専用
• デュアルレーンコンベア（YS24(DL)、YS24X(DL)のみ）
– 基板サイズW216mmまでが両レーンで動作可能
（片側のみならW380mmまで可能）
– 特注にて最大W280mmまで可能
1,254mm
1,687mm
MDOC-SOFT50032
8

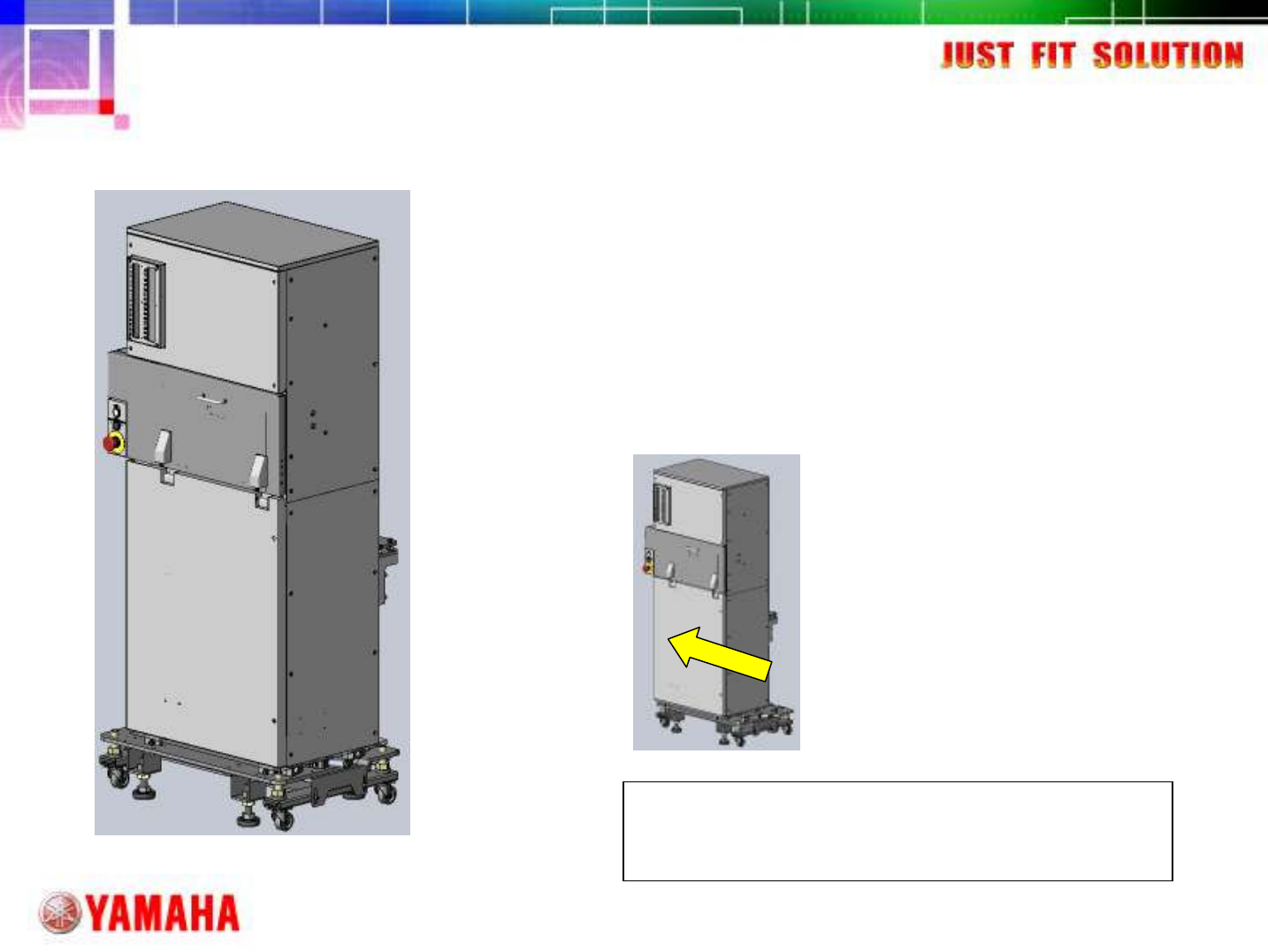

1.3 トレイ供給機
• ｓATSII （オプション）
– YS24X(SL)・YS24X(DL)のみ装備可能
– マガジン方式 （15パレットｘ2）
– ｓATSとマガジンおよびパレット互換
– 使用可能トレイサイズ L325ｘW205
– メンテナンスのためのｓATSIIユニットスライド機構あ
り
ｓATSIIの詳細は4章にて説明しま
す。
MDOC-SOFT50032
9

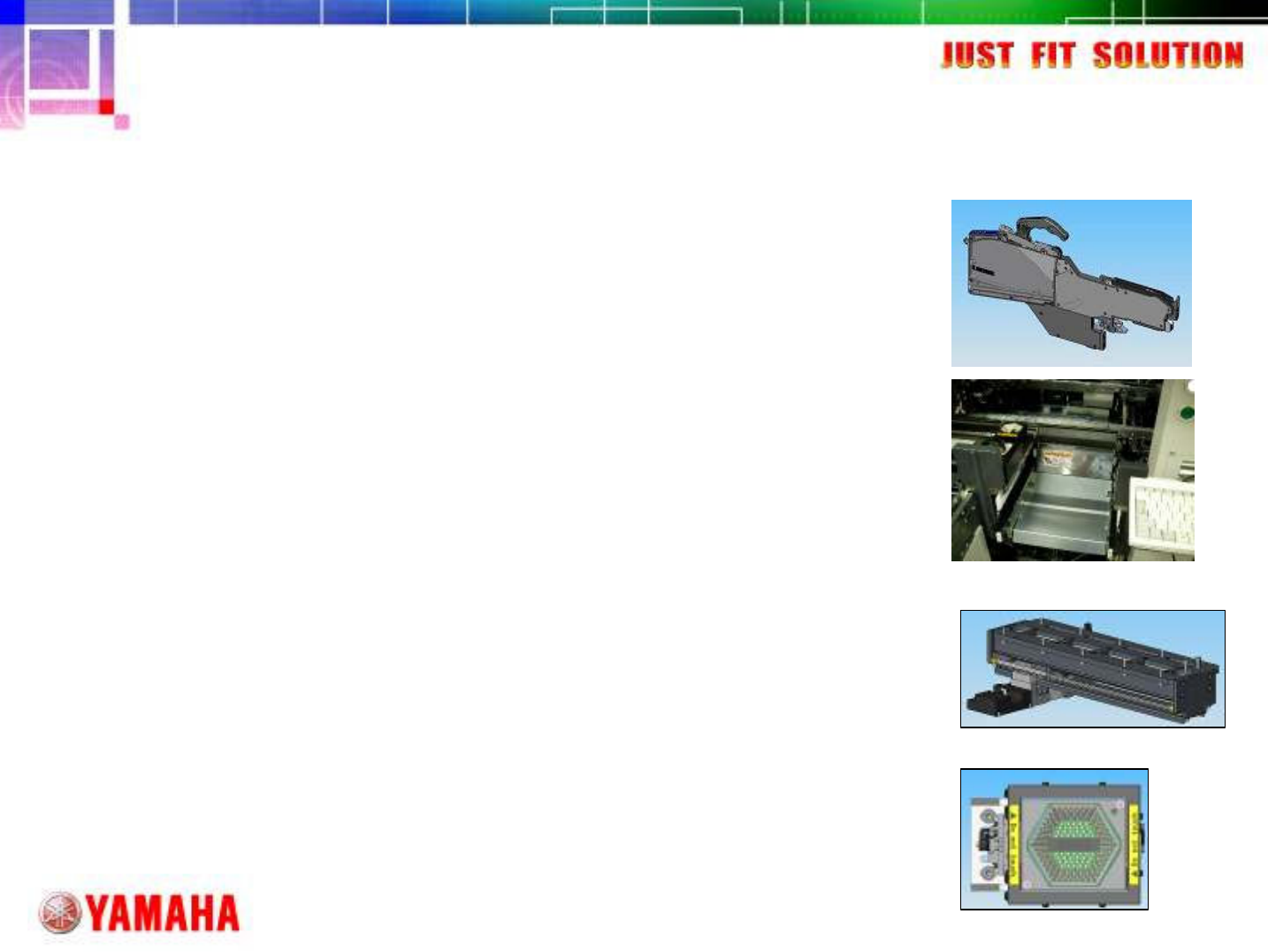

1.4 YSシリーズ共通
• SSフィーダー対応
– 電動フィーダー
– 内蔵テープカッター（オプション）
– コンパクトな２４連ＳＳ台車（スプライシング対応）
• 台車を外さずにゴミ箱へのアクセスが可能
– 基板データによる送りピッチ変更
• 認識装置
– スキャンカメラ（YS12同等）
• 部品サイズ 0402～□8
• サイドビュー
– マルチカメラ （2048画素）
• 部品サイズ 0402～□32 （2048画素）
※～□45（YS24Xのみ）
• 安全/環境対応
– 国際安全基準（CE）対応
• 安全カバーの標準化
– エア供給圧 0.45MPa 標準対応
スキャンユニット
マルチカメラ/照明
