QD176-02 2. 安装 FUJI 智能供料器 料带拼接金属检测部分使用说明书 3 2. 安装 2.1 料带的安装方法 请将料带穿入料带拼接检测部的 里面。 （如果没有穿入到里面， 金属探测器就不能检 测出金 属拼接料带。 ） 2.1.1 安装到 W8 供料器的料带拼接检测部分 2.1.2 安装到 W12 ～ W24 供料器的料带拼接检测部分
1. 概要 QD176-02
2 FUJI 智能供料器 料带拼接金属检测部分使用说明书
[ 从供料器上解下料带时的注意点 ]
如果要拼接使用到一半的料带时，如果前端没有空的部分，就需要取出元件来制作空的凹
槽。
因此，换线时从供料器上解下料带的时候，请在料带的前端留出 60mm 左右的没有元件的部
分。
1.1 供料器的种类和料带
具有料带拼接检测机构的供料器以及所对应的料带如下所示。
另外，料带上需要有料带拼接检测用胶带。有关拼接胶带的粘贴方法，请参照 " 3. 料带的
拼接 "。
备注 )请使用拼接胶带上含有薄铝箔的上述指定的胶带。其他市售的拼接胶带无法进行检
测。
供料器种类 对应的料带
W8 供料器 8 mm 宽纸、塑料压纹式料带
W12 供料器 12 mm 宽塑料压纹式料带
W16 供料器 16 mm 宽塑料压纹式料带
W24 供料器 24 mm 宽塑料压纹式料带
W32 供料器 32 mm 宽塑料压纹式料带
W44 供料器 44 mm 宽塑料压纹式料带
W56 供料器 56 mm 宽塑料压纹式料带
W72 供料器
（选项）
72 mm 宽塑料压纹式料带
W88 供料器
（选项）
88 mm 宽塑料压纹式料带
QD176-02 2. 安装
FUJI 智能供料器 料带拼接金属检测部分使用说明书 3
2. 安装

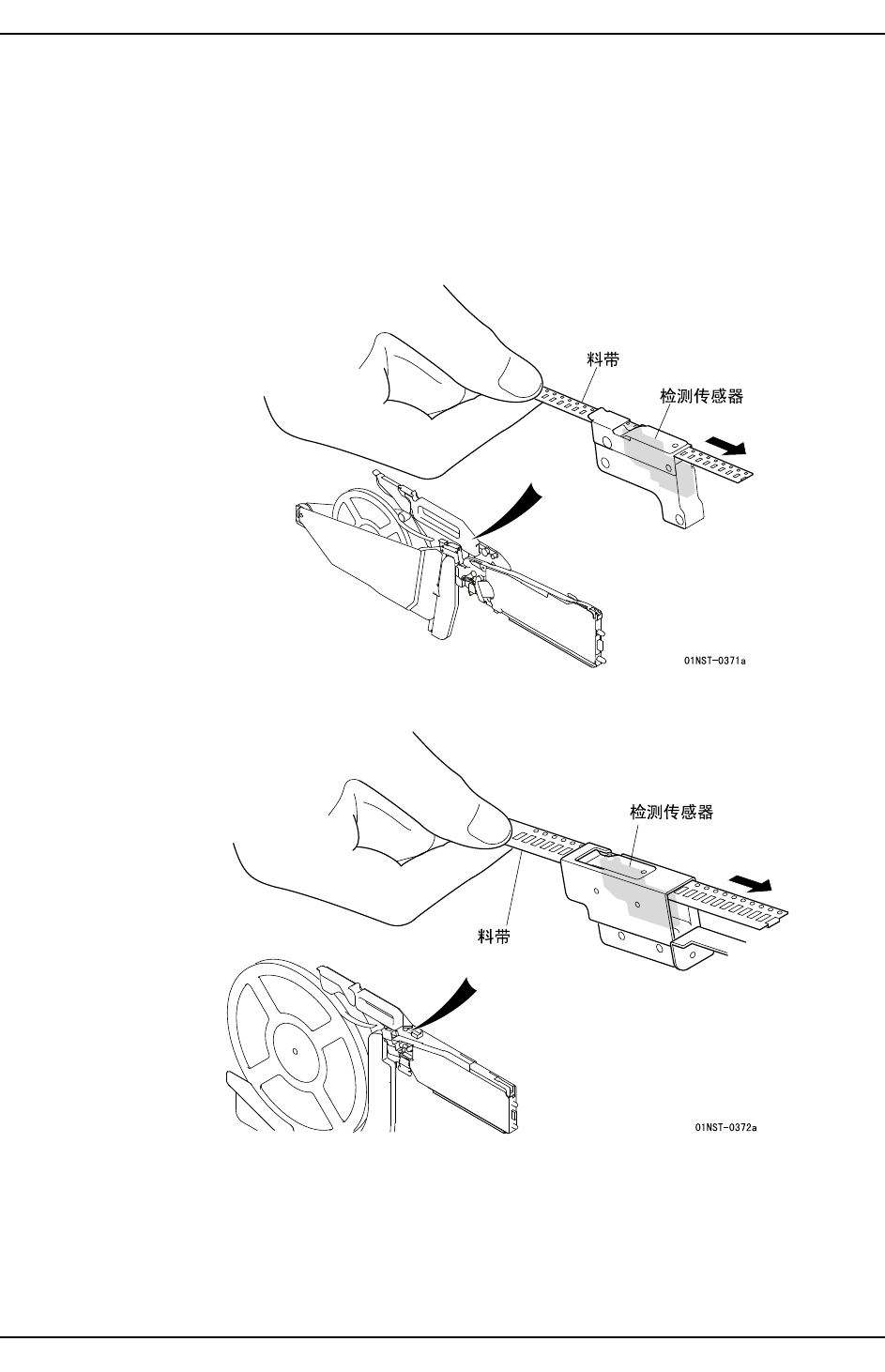

2.1 料带的安装方法
请将料带穿入料带拼接检测部的里面。（如果没有穿入到里面，金属探测器就不能检测出金
属拼接料带。）
2.1.1 安装到 W8 供料器的料带拼接检测部分
2.1.2 安装到 W12 ～ W24 供料器的料带拼接检测部分
2. 安装 QD176-02
4 FUJI 智能供料器 料带拼接金属检测部分使用说明书
2.1.3 安装到 W32 ～ W56 供料器的料带拼接检测部分
2.2 如何使安装好的料带后退
为了防止在生产中料带发生松弛， 在料带拼接检测部分对料带的送出施加制动。为了从供
料器上拆下料带等原因要使料带后退时，请一边轻轻拉料卷侧的料带，一边按后退按钮。
备注 ) 如果拉的力太大，有可能会使料带或供料器损坏，请注意。
01NST-0375a
