3. 料带的拼接 QD176-02 20 FUJI 智能供料器 料带拼接金属检测部分使用说明书 3.2.1 W12 ～ W 56 料带的剪断方法 剪断方法： 1. 在生产中，将料带从料卷上松开 。 料带宽度 作业台使用 剪断方法 胶带粘贴方法 W8 使用 3.1.1 3.3 不使用 3.1.2 W12 使用 3.2.1 3.3 不使用 3.2.2 W16 使用 3.3 不使用 3.2.2 W24 使用 3.3 不使用 3.2.2 W32…
QD176-02 3. 料带的拼接
FUJI 智能供料器 料带拼接金属检测部分使用说明书 19
3.2 W12 ～ 56 料带的拼接
进行料带拼接时，需要专用治具。
请根据送料孔是否处在凹槽间的中心，区分使用治具。
QD176-02 3. 料带的拼接
FUJI 智能供料器 料带拼接金属检测部分使用说明书 21

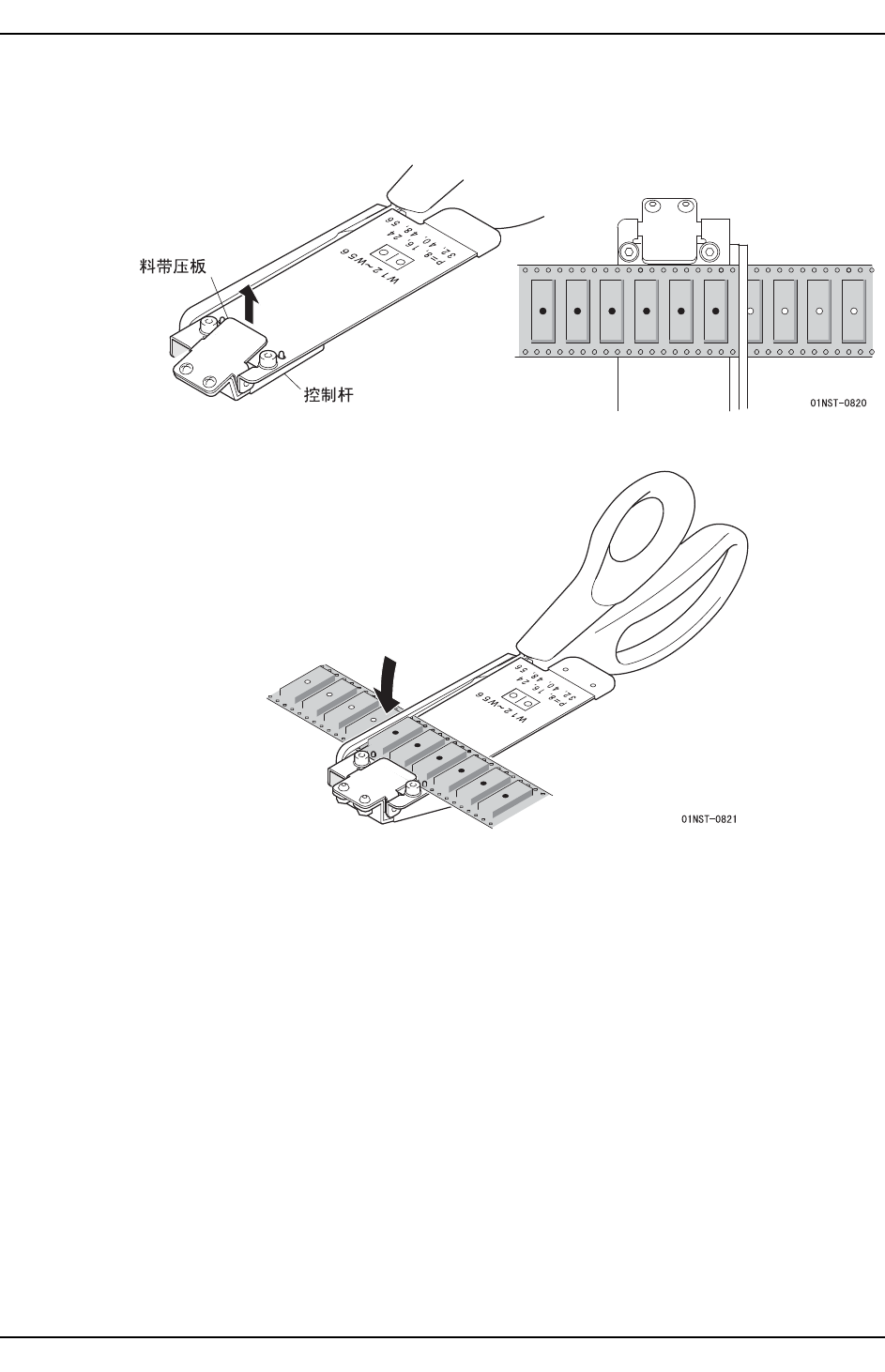

2. 提起治具的料带压板。用手提起反面的控制杆。）
下一步，将表面薄膜的一面朝下，将料带放置在治具的销上，并且使剪刀的刀刃处在装
有元件的最后一个凹槽和旁边的没有装入元件的凹槽的之间。
3. 用料带压板固定料带后，剪断料带。
4. 打开压板控制杆，取出料带。
5. 对于新的料带也同样如此，将表面薄膜的一面朝下，将料带放置在治具的销上，并且使
得剪刀的刀刃处在装有元件的最前一个凹槽和旁边的没有装入元件的凹槽的之间。
6. 用料带压板固定料带后，剪断料带。
7. 打开压板控制杆，取出料带。
