FUJI 智能供料器 料带拼接金属检测部分 使用说明书.pdf - 第13页
QD176-02 2. 安装 FUJI 智能供料器 料带拼接金属检测部分使用说明书 5 2.3 设定 2.3.1 关于接料感应传感器 如果满足如下所有条件，则可以 启用接料感应传感器。 · 具备 F ujitrax 软件。 · 当前使用的是装有接料感应传感器的 供料器 。 设置方法 1. 启动 KI T Manager 之后请双击 [Feeder] 文件夹内的供 料器。 2. 请勾选 [Feeder] 对话框内的 [Contents1]…
2. 安装 QD176-02
4 FUJI 智能供料器 料带拼接金属检测部分使用说明书
2.1.3 安装到 W32 ～ W56 供料器的料带拼接检测部分

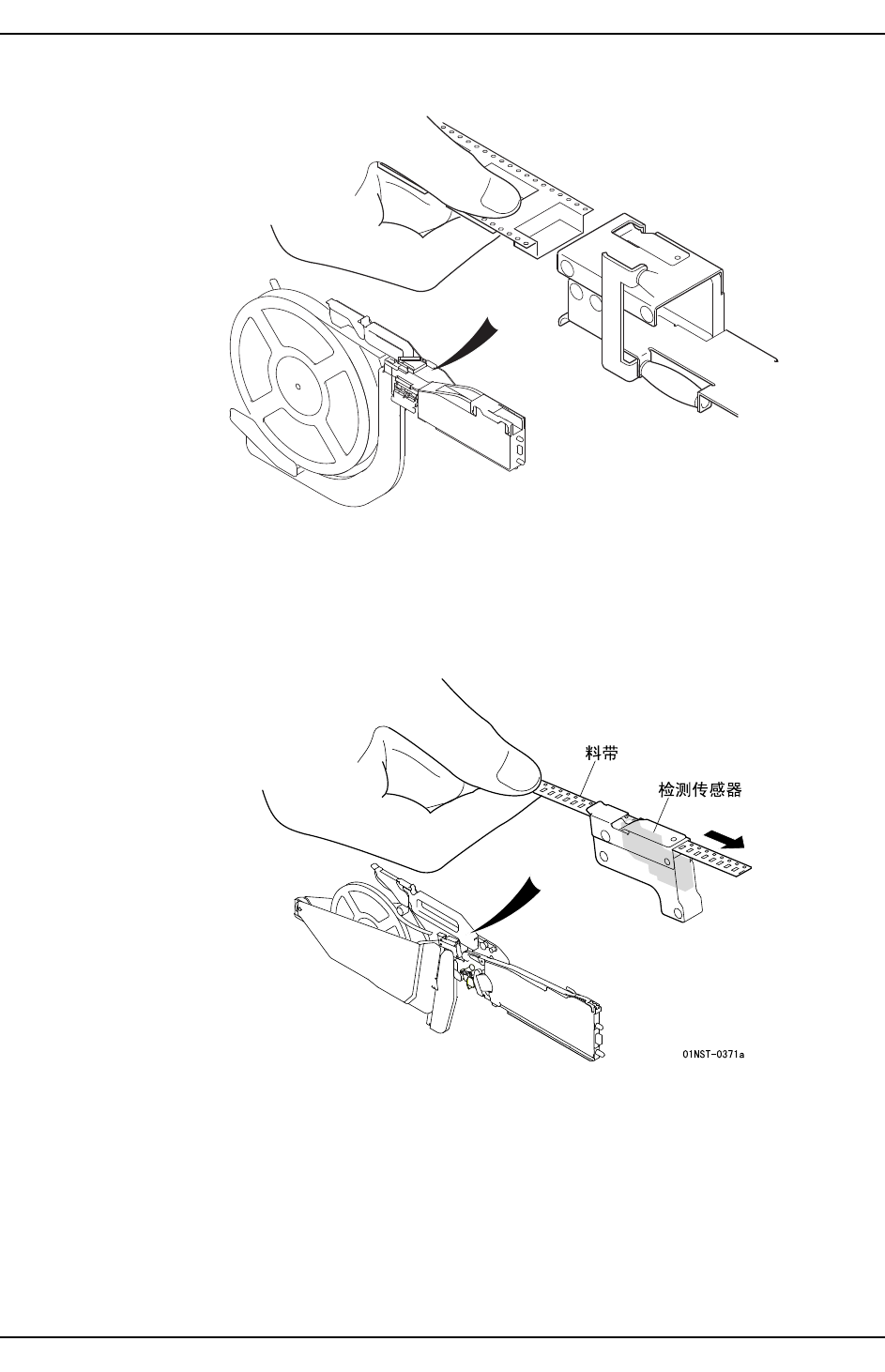

2.2 如何使安装好的料带后退
为了防止在生产中料带发生松弛， 在料带拼接检测部分对料带的送出施加制动。为了从供
料器上拆下料带等原因要使料带后退时，请一边轻轻拉料卷侧的料带，一边按后退按钮。
备注 ) 如果拉的力太大，有可能会使料带或供料器损坏，请注意。
01NST-0375a
QD176-02 2. 安装
FUJI 智能供料器 料带拼接金属检测部分使用说明书 5
2.3 设定
2.3.1 关于接料感应传感器
如果满足如下所有条件，则可以启用接料感应传感器。
· 具备 Fujitrax 软件。
·当前使用的是装有接料感应传感器的供料器。

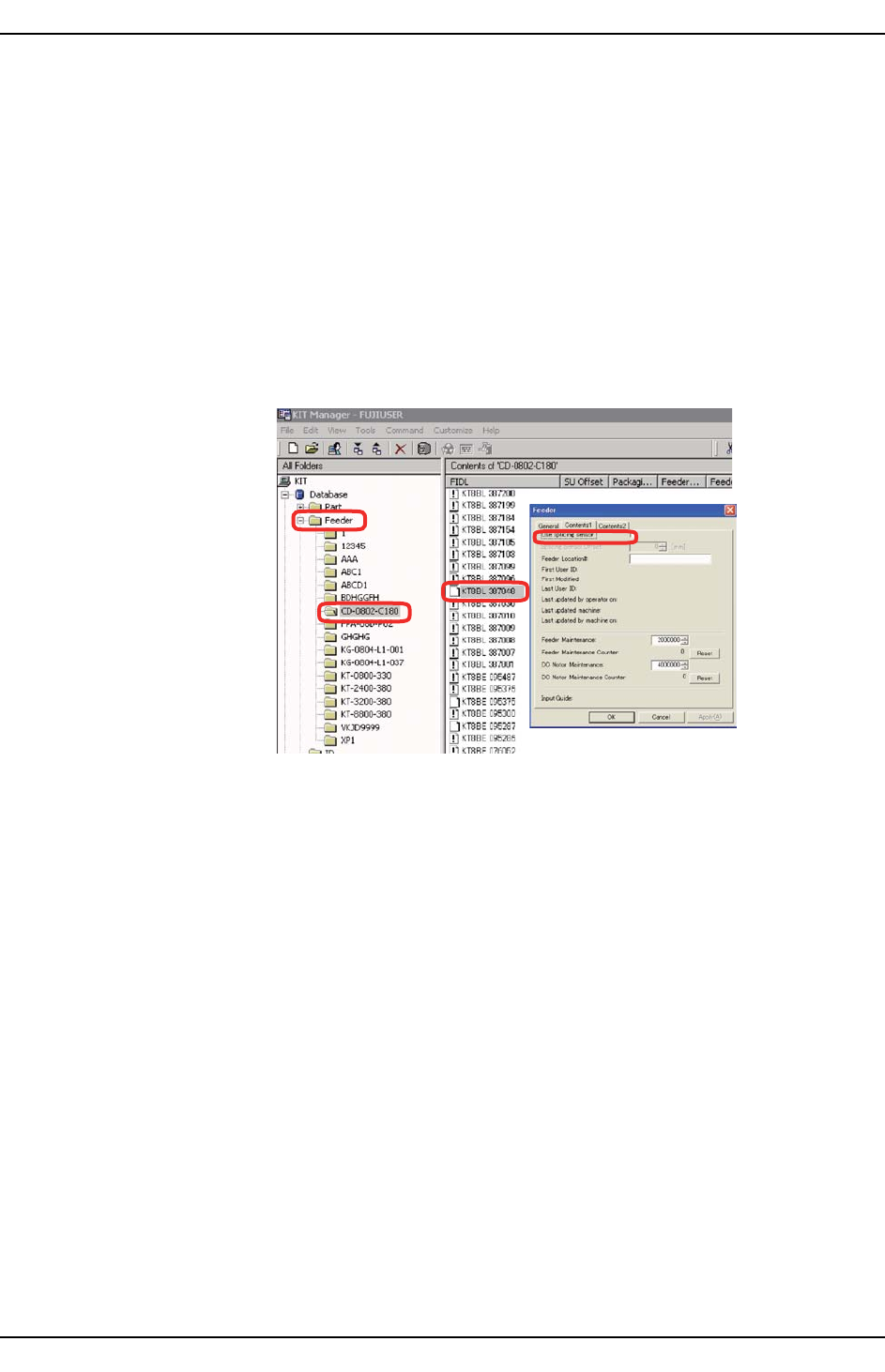

设置方法
1. 启动 KIT Manager 之后请双击 [Feeder] 文件夹内的供料器。
2. 请勾选 [Feeder] 对话框内的 [Contents1]Tab 标签页中的 [ Use splicing sensor] 选
项。
2.3.2 接料设置
如果满足如下所有条件，则可以启用接料功能。
· 具备 Fujitrax 软件
·补料方式为接料
设置方法
1. 启动 KIT Manager 之后请双击 [Part] 文件夹内的准备以接料方式补料的元件。
2. 请勾选 [Perform splicing] 选项。
01NST-1008E
2. 安装 QD176-02
6 FUJI 智能供料器 料带拼接金属检测部分使用说明书
2.3.3 [ 接料极限 ] 跳过功能
[ 接料极限 ] 的含义：如果旧料带剩余长度短于规定长度，则将无法接料。如果达到接料临
界长度，供料器就会自动停止供料。
采用本功能之后，可以使到达 [ 接料极限 ] 而暂停供料的供料器恢复供料。
启用本功能之前，请事先完成如下设置。
注意 ) 使用本功能时 Fujitrax 验证功能必不可少。

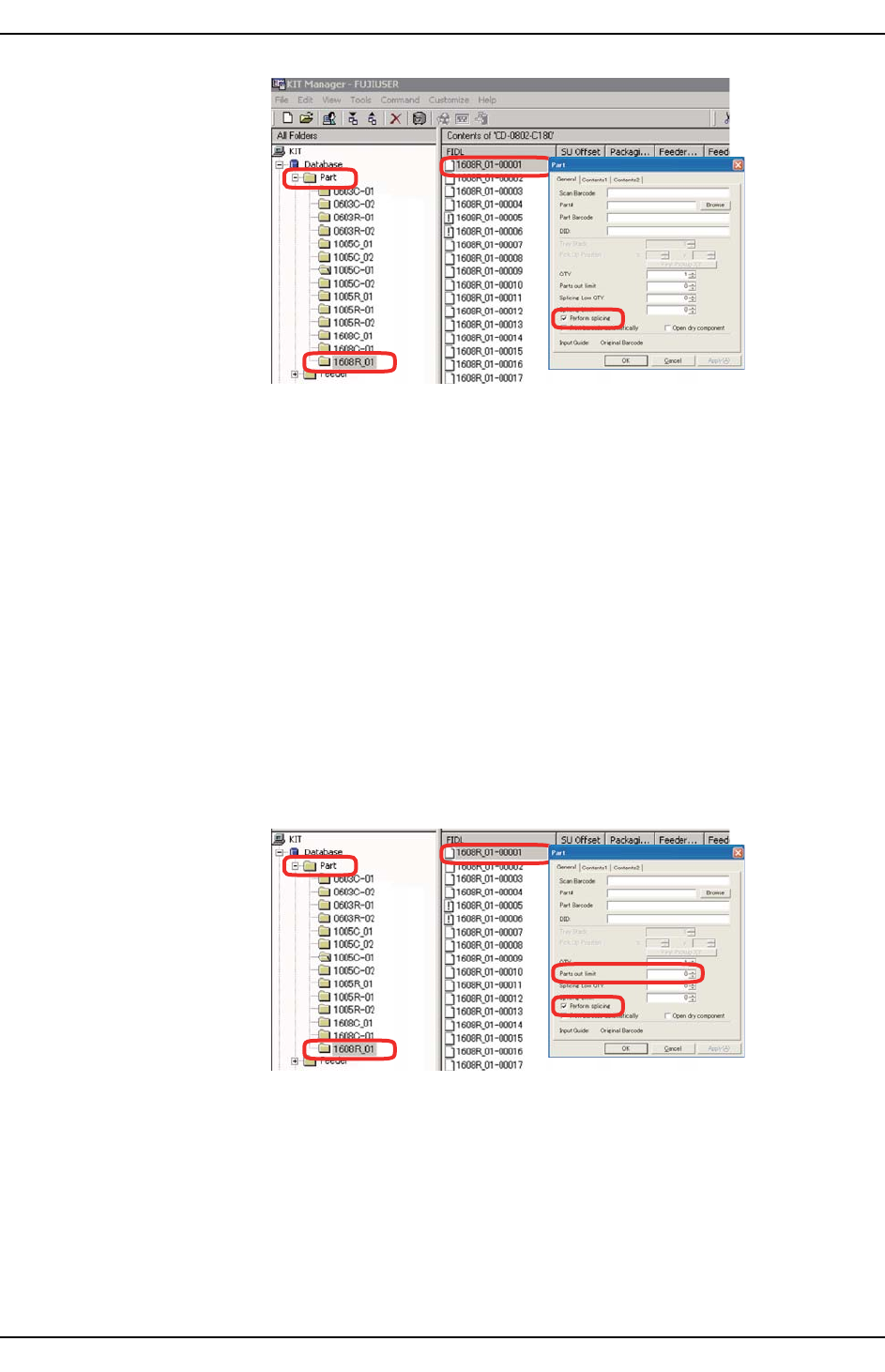

对 Fujitrax 进行设置
1. 启动 KIT Manager 之后请双击 [Part] 文件夹内的指定元件。
2. 请对 [Part] 对话框内的 [ General] Tab 标签中的 [ Parts out limit] 选项进行设置。
请在该选项内输入元件数量。
3. 请勾选 [Perform splicing] 选项。
备注 ) 无需对 [Splicing Low QTY ] 以及 [Splicing limit] 选项进行设置。
4. 如果某些生产线以及机器连在 Fuji 中央服务器上，则这些生产线和机器都可以利用 [
接料极限 ] 功能。启用本功能之前，请事先完成如下设置。
a. 请启动 [Fuji Central Server Settings] 软件。
b. 请在 [Fuji Central Server Settings] 对话框内的 [Part Out Limit Length(mm)]
选项内输入数值。临界值是指距离，单位为 （mm)。
备注 ) 在这里设置 [ 接料极限 ] 之后，每种元件单独的 [ 接料极限 ] 功能将失效。如需使每种元件单独
的 [ 接料极限 ] 功能保持有效，则请将数值设为 [0] 。
01NST-1014E
01NST-1009E
