3. 料带的拼接 QD176-02 24 FUJI 智能供料器 料带拼接金属检测部分使用说明书 3. 请打开料带固定夹后将新旧料带拼 接在一起。拼接时请将带元件一面 朝下摆放。 （拼接 点根据间距万不同。在手指离开料 带压板后，将料带固定在治具上。 ） 4. 折返透明的拼接胶带，使得治具上 的销嵌入胶带孔内。按压胶带粘贴 处，使得胶带牢固 地粘贴在料带的两面。 5. 从治具上取出料带，用手指按压两 面。 (1) 新料带 (2) 旧料带 …
QD176-02 3. 料带的拼接
FUJI 智能供料器 料带拼接金属检测部分使用说明书 23
剪断方法

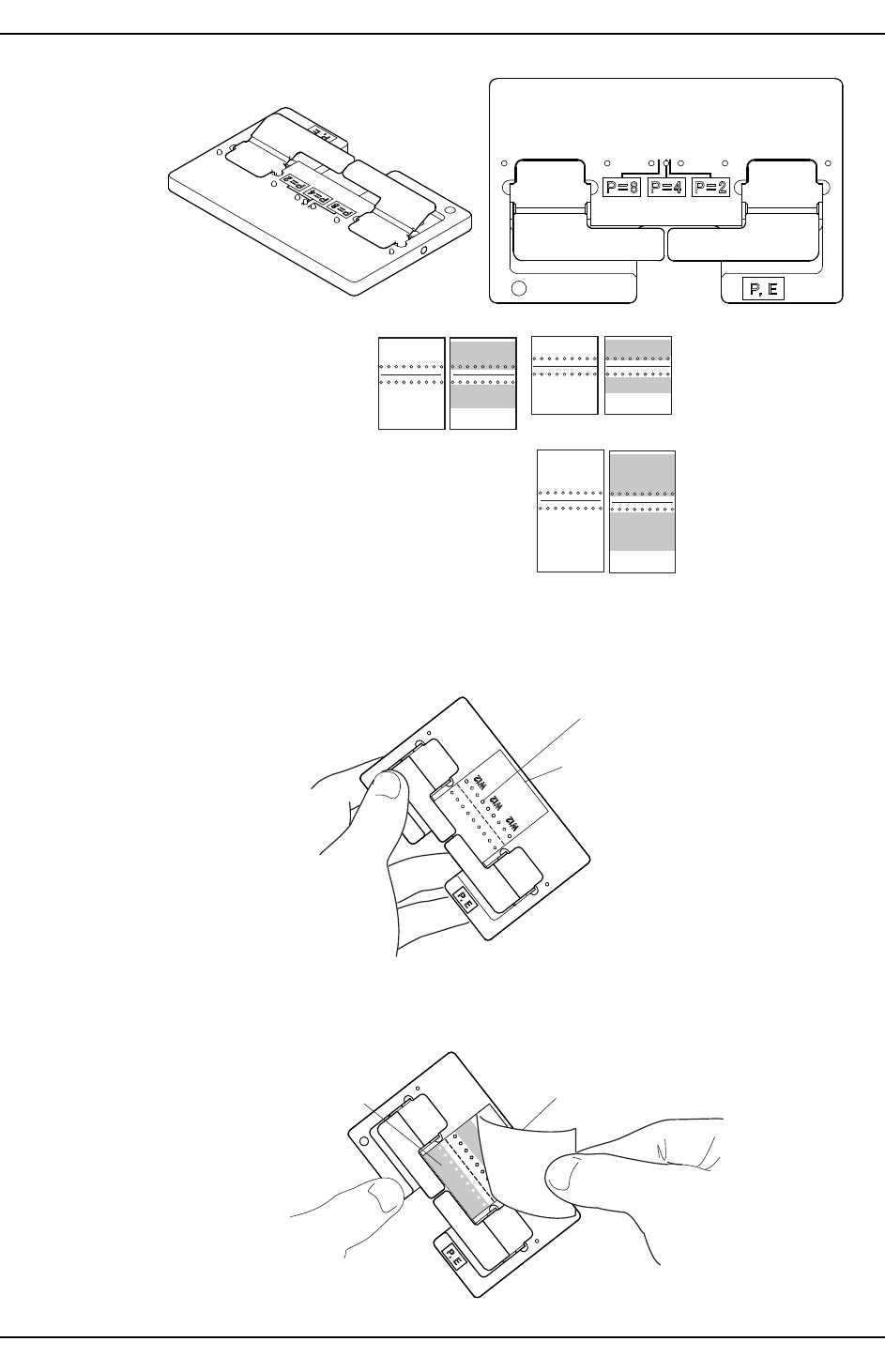

1. 将拼接胶带放置在手持式料带拼接治具上。（放置后，能够看见 W12、W16 或 W24 字样的
印刷面。）
2. 只剥取上面的纸胶带。
备注 ) 确认银色的拼接胶带留在透明胶带上面。
01NST-0811a
W12 W12 W122
W16 W16 W16
6
W24 W24 W24
4
W16⏝ PZ5331*
W24⏝ PZ5332*
W12⏝ PZ5330*
1676D
㛊ᏺ
ᅮԡ䩜
01NST-0823Sa
纸胶带
拼接胶带
3. 料带的拼接 QD176-02
24 FUJI 智能供料器 料带拼接金属检测部分使用说明书

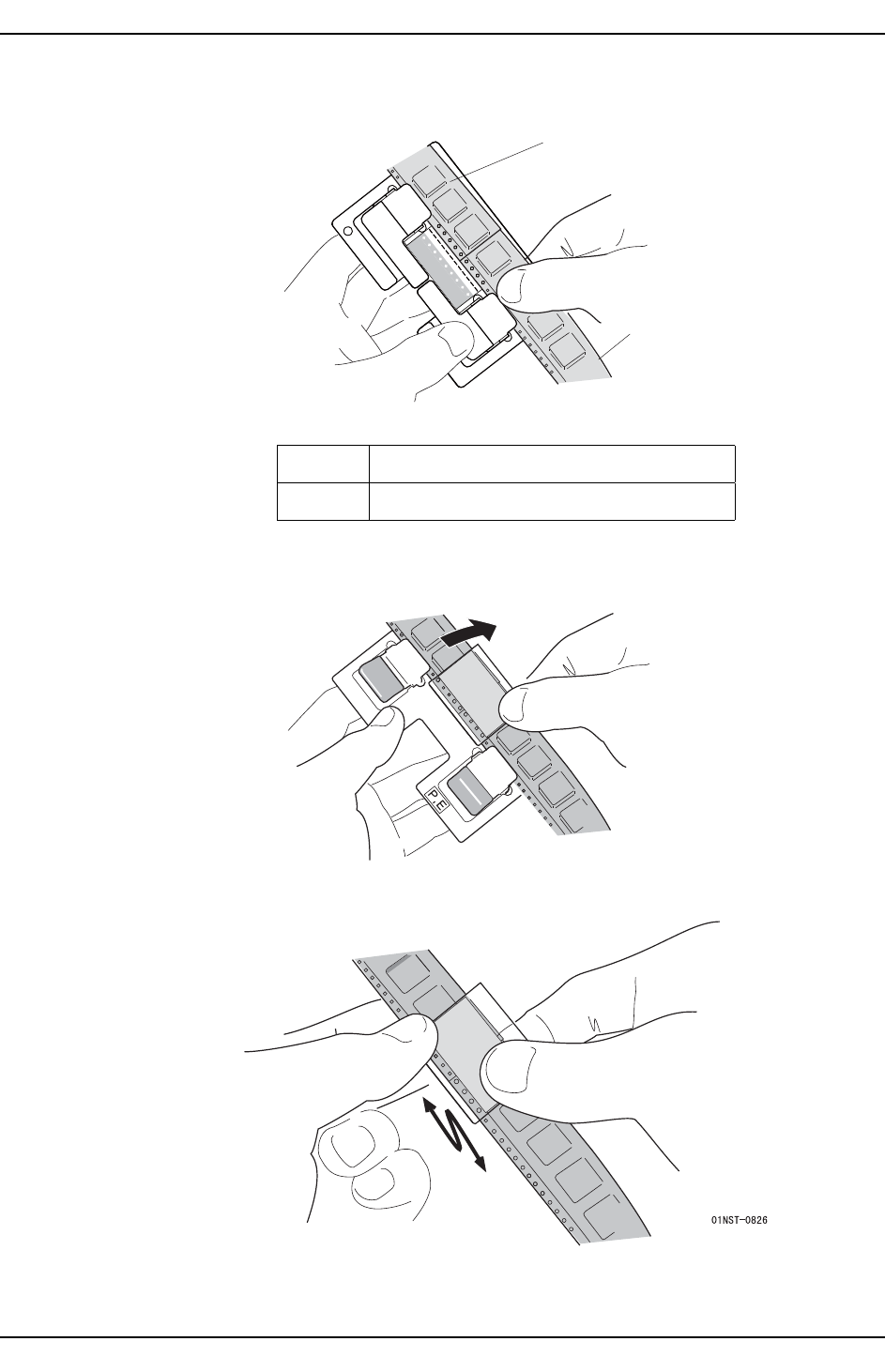

3. 请打开料带固定夹后将新旧料带拼接在一起。拼接时请将带元件一面朝下摆放。 （拼接
点根据间距万不同。在手指离开料带压板后，将料带固定在治具上。）
4. 折返透明的拼接胶带，使得治具上的销嵌入胶带孔内。按压胶带粘贴处，使得胶带牢固
地粘贴在料带的两面。
5. 从治具上取出料带，用手指按压两面。
(1) 新料带
(2) 旧料带 （即将出现料尽的料带 )
01NST-0824a
(1)
(2)
01NST-0825a
QD176-02 3. 料带的拼接
FUJI 智能供料器 料带拼接金属检测部分使用说明书 25

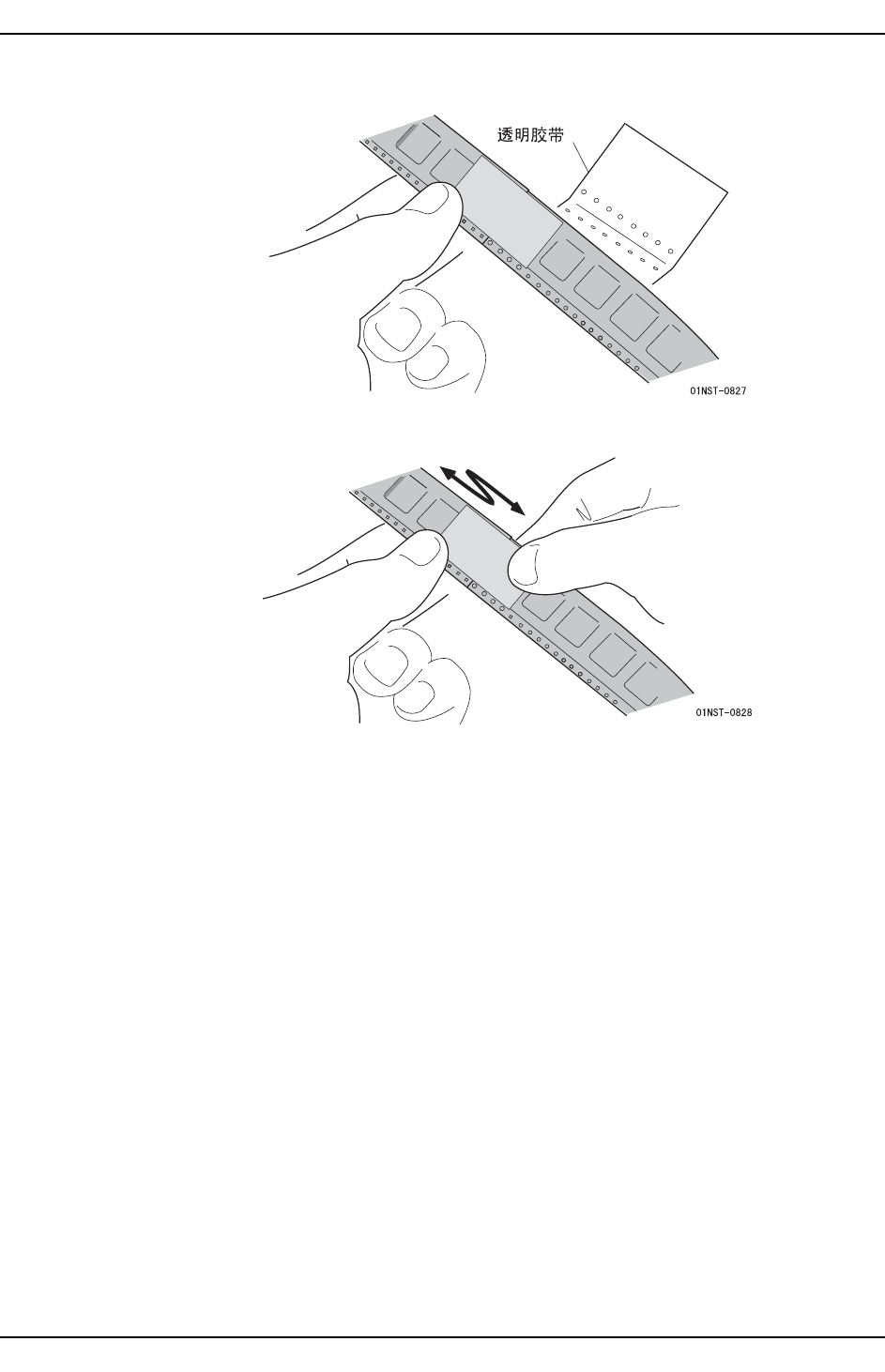

6. 只剥取透明胶带。
7. 再次用手指按压拼接胶带粘贴处。再次确认拼接胶带已牢固地粘贴着。
8. 再次确认拼接胶带已牢固地粘贴着。
