3. 料带的拼接 QD176-02 14 FUJI 智能供料器 料带拼接金属检测部分使用说明书 5. 对于新的料带也同样如此，放置料 带，并且使剪刀的刀刃处在最后一 个元件的凹槽和没 有元件的凹槽之间。 6. 用料带压板固定料带后进行剪断 。然后取出料带。
QD176-02 3. 料带的拼接
FUJI 智能供料器 料带拼接金属检测部分使用说明书 13

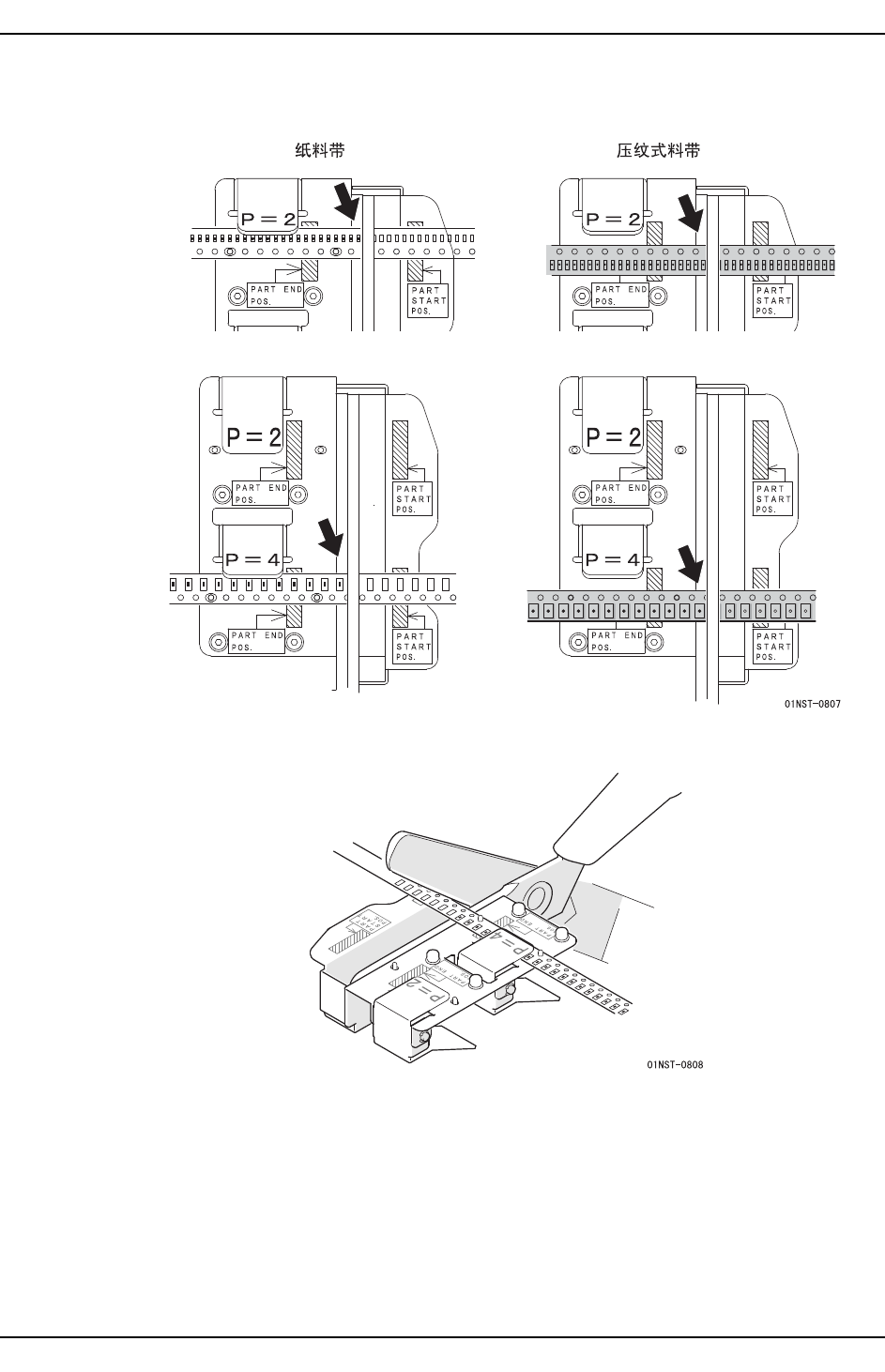

3. 如果是纸料带，请将有表面薄膜的一面朝上 （如果是压纹式料带，则朝下），放置料
带，并且使剪刀的刀刃处在最后一个元件的凹槽和没有元件的凹槽之间。
4. 用料带剪刀剪断料带。然后取出料带。
3. 料带的拼接 QD176-02
14 FUJI 智能供料器 料带拼接金属检测部分使用说明书

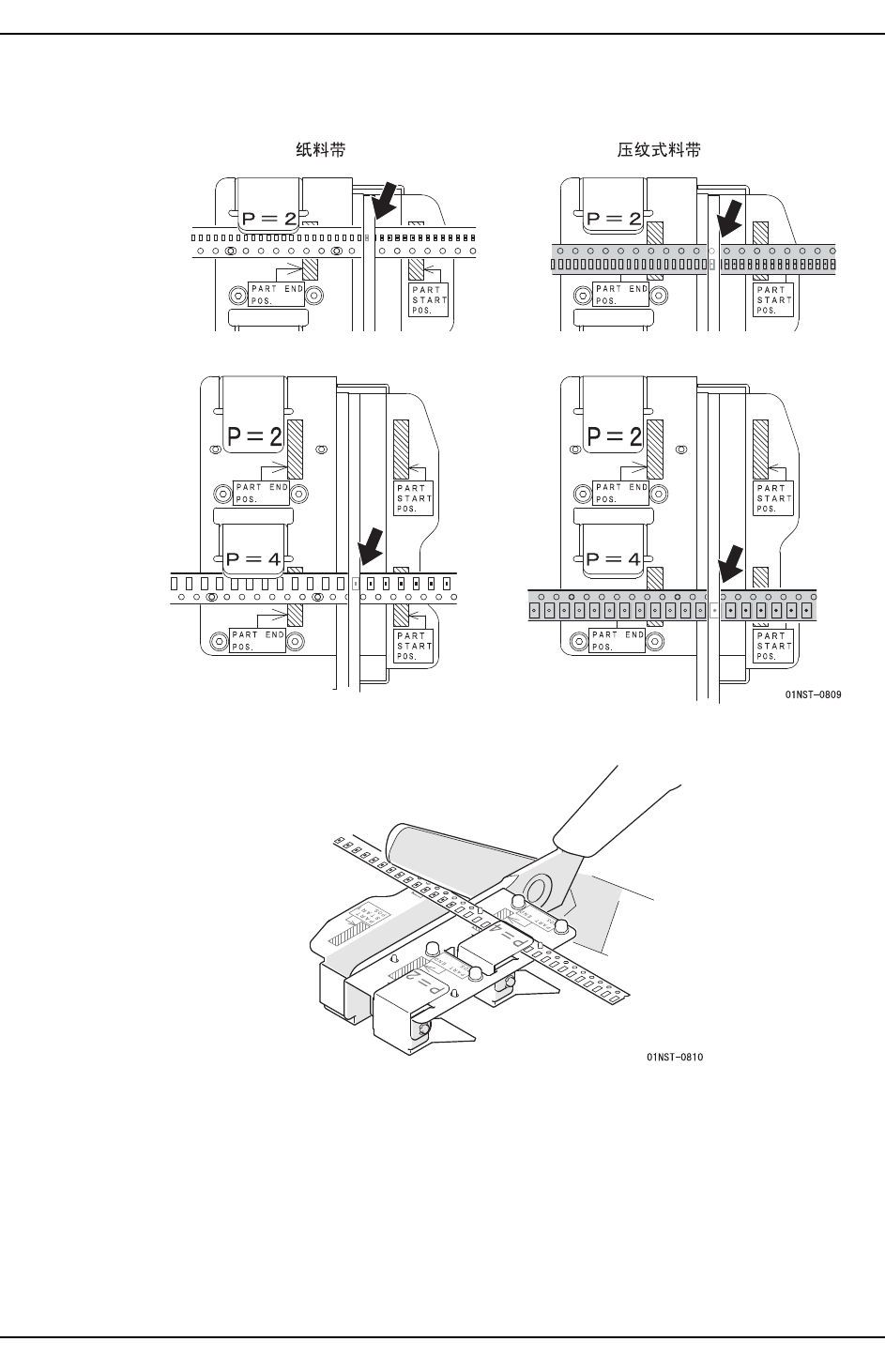

5. 对于新的料带也同样如此，放置料带，并且使剪刀的刀刃处在最后一个元件的凹槽和没
有元件的凹槽之间。
6. 用料带压板固定料带后进行剪断。然后取出料带。
QD176-02 3. 料带的拼接
FUJI 智能供料器 料带拼接金属检测部分使用说明书 15
3.1.2 拼接胶带的粘贴方法
必要的部件
W8 用拼接胶带 (2MDLFW00700*)
手持式料带拼接治具 (2QGKFW0001**)
备注 ) 拼接胶带请使用含有铝箔的上述指定的拼接胶带。其他的市售拼接胶带无法进行检
测。

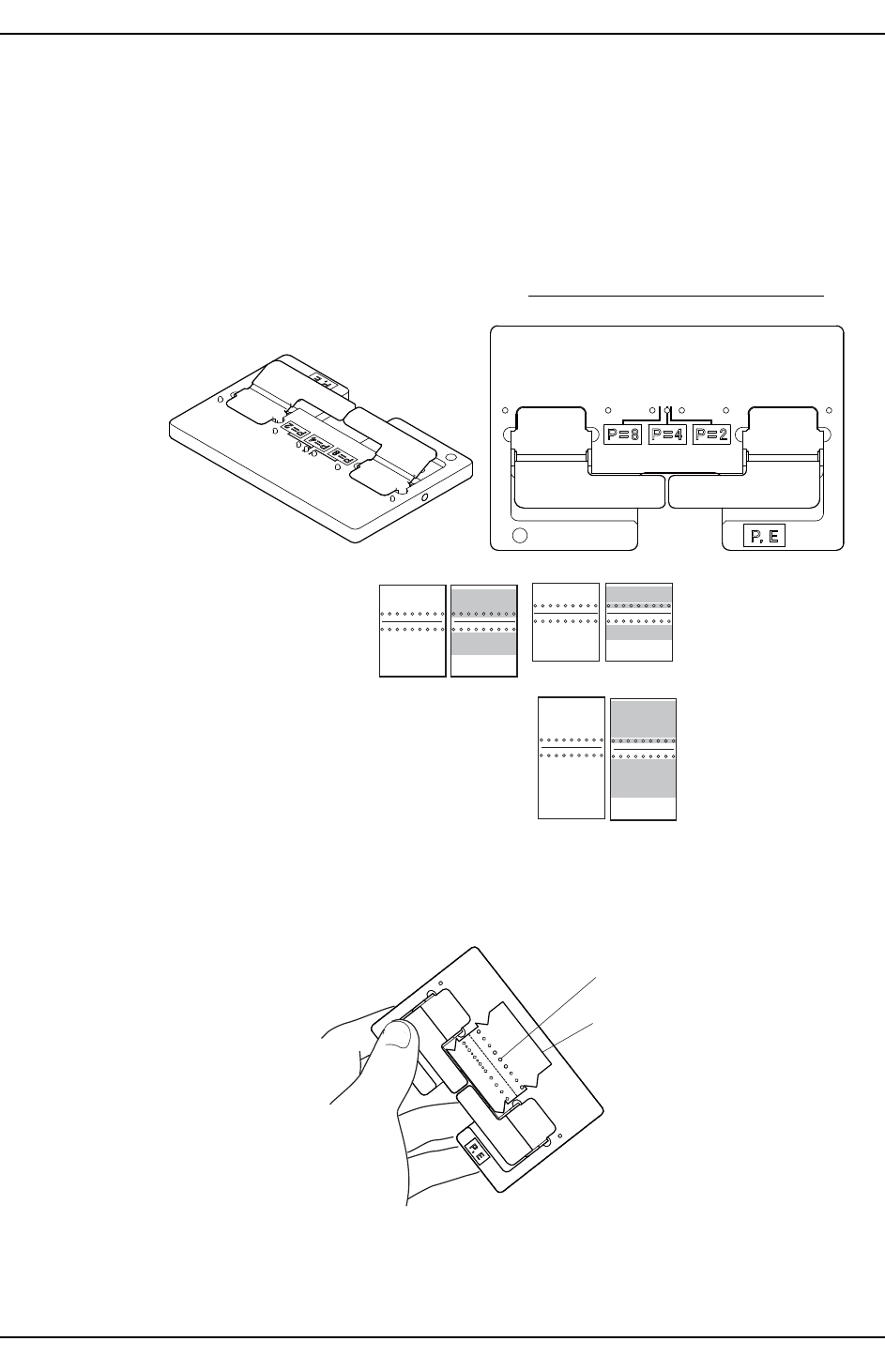

在手持式料带拼接治具的正面 （刻有 “P、E ” 的一侧）表示了拼接新旧料带的位置。请根
据 P=2、P=4、P=8 来选择符合料带间距的位置。 请用同样的方法拼接纸带和塑料带。
胶带的粘贴方法
1. 将拼接胶带放置在手持式料带拼接治具上。（安装胶带时请将可以看到银色胶带的一面
贴住治具。）
01NST-0811a
W12 W12 W122
W16 W16 W16
6
W24 W24 W24
4
W16⏝ PZ5331*
W24⏝ PZ5332*
W12⏝ PZ5330*
㛊ᏺ
01NST-0812Sa
ᅮԡ䩜
