QD176-02 3. 料带的拼接 FUJI 智能供料器料带拼接金属检测部分使用说明书 19 3.2 W12 ～ 56 料带的拼接进行料带拼接时，需要专用治具。请根据送料孔是否处在凹槽间的中心，区分使用治具。

3. 料带的拼接 QD176-02

18 FUJI 智能供料器料带拼接金属检测部分使用说明书

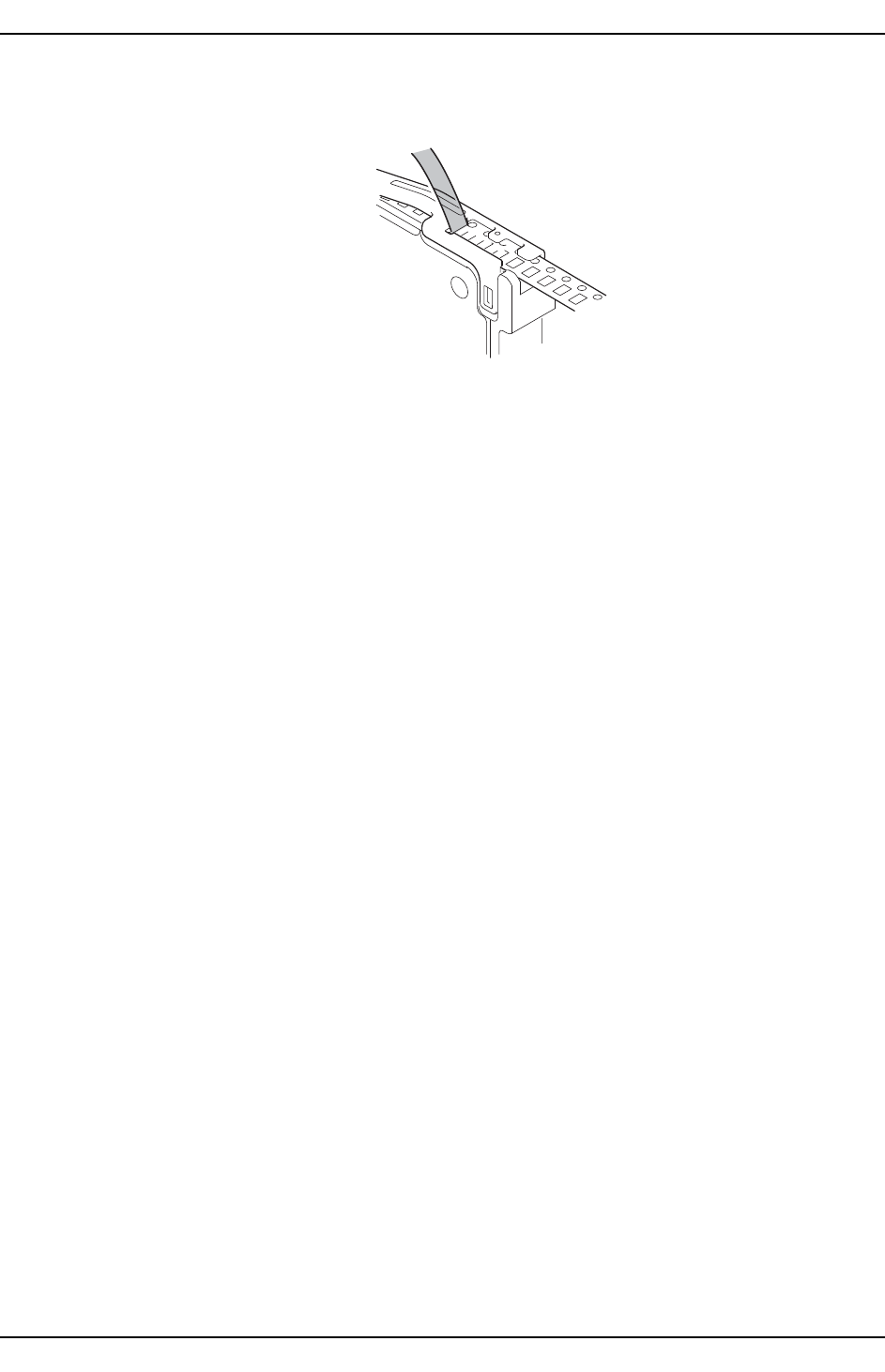

8. 再次确认拼接胶带已牢固地粘贴着。

备注 ) 使用 W08 用的带有狭缝的压架时，也请将表面薄膜在开口部折回，而不是在狭缝处。

൞ᔶਙ䜞ᣎഔ

1676D

QD176-02 3. 料带的拼接

FUJI 智能供料器料带拼接金属检测部分使用说明书 19

3.2 W12 ～ 56 料带的拼接

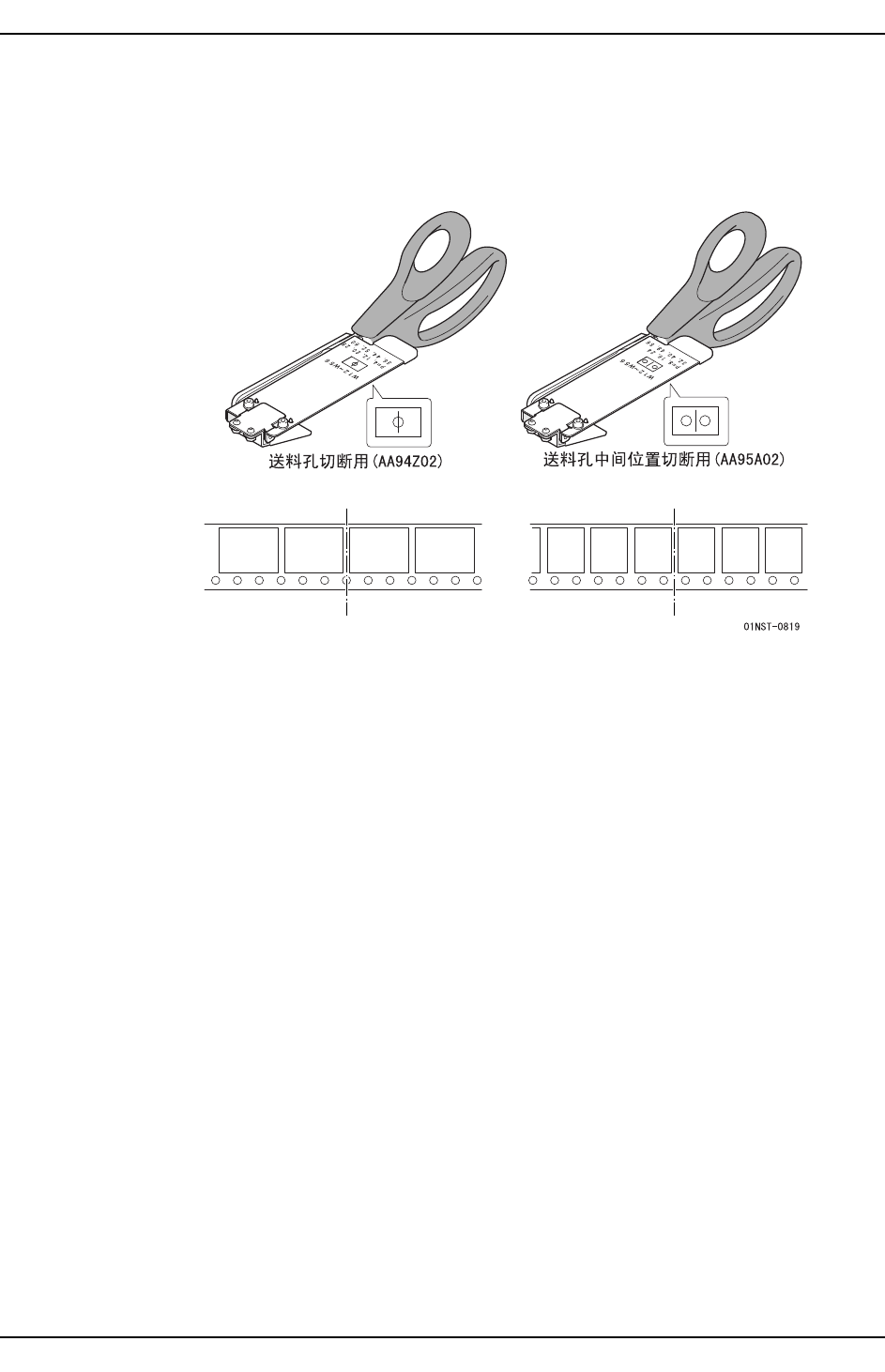

进行料带拼接时，需要专用治具。

请根据送料孔是否处在凹槽间的中心，区分使用治具。

3. 料带的拼接 QD176-02

20 FUJI 智能供料器料带拼接金属检测部分使用说明书

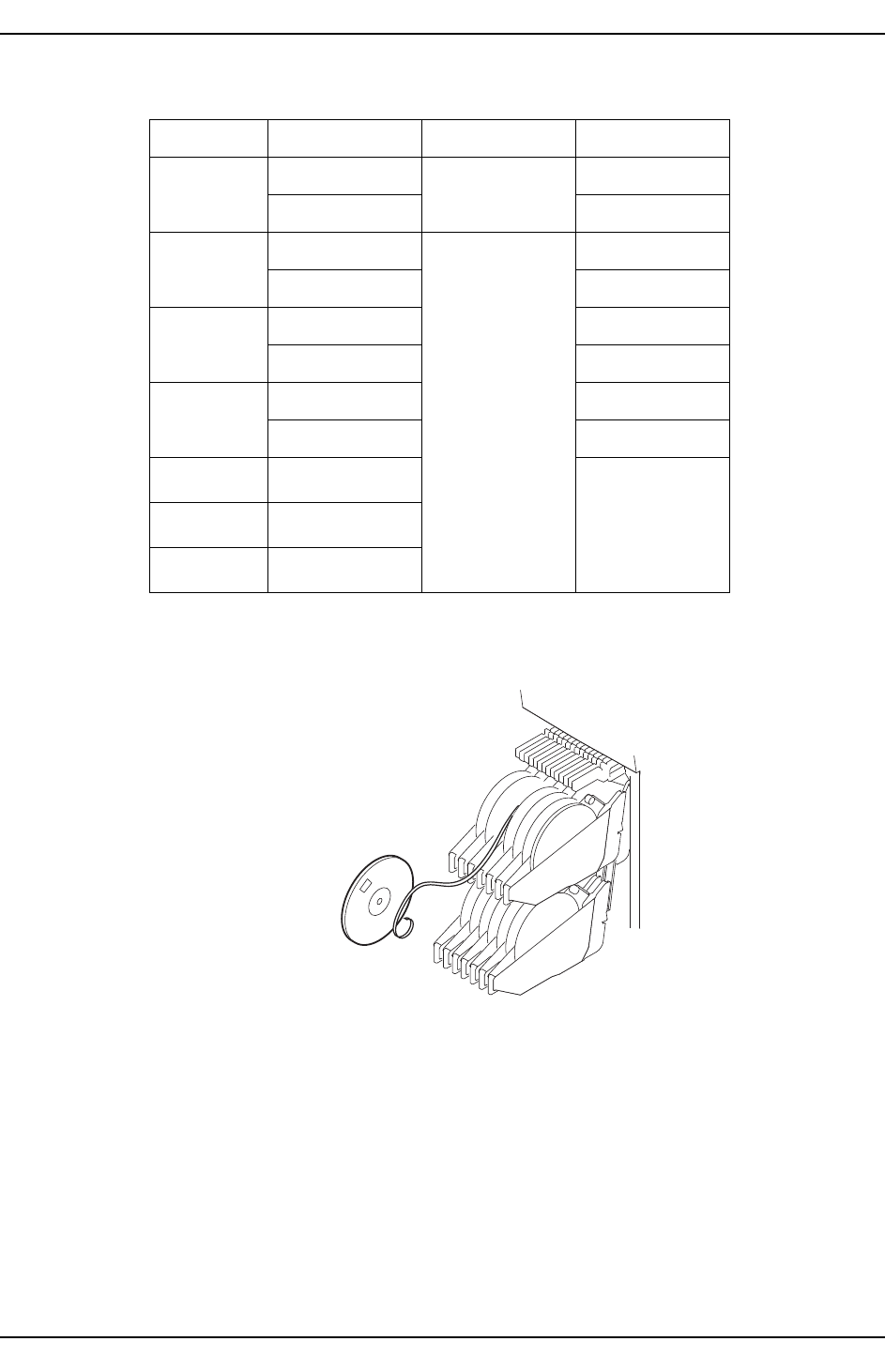

3.2.1 W12 ～ W56 料带的剪断方法

剪断方法：

1. 在生产中，将料带从料卷上松开。

料带宽度作业台使用剪断方法胶带粘贴方法

使用 3.1.1 3.3

不使用 3.1.2

W12

使用 3.2.1 3.3

不使用 3.2.2

W16

使用 3.3

不使用 3.2.2

W24

使用 3.3

不使用 3.2.2

W32

使用

3.4

W44

使用

W56

使用
