QD176-02 3. 料带的拼接 FUJI 智能供料器 料带拼接金属检测部分使用说明书 27 胶带的粘贴方法： 1. 操作料带拼接作业推车上的控制杆 ，将从属送料孔料带拼接部的位置 调整到相应的位 置。 2. 请将新的元件料卷放置到作业台上 。 3. 在料带拼接治具部表示了拼接新旧 料带的位置。请根据 P=2、 P=4 、P=8 来选择符合料带 间距的位置。
3. 料带的拼接 QD176-02
26 FUJI 智能供料器 料带拼接金属检测部分使用说明书
3.3 使用了料带拼接作业推车的拼接胶带的粘贴方法（W8
～ W24）
必要的部件：
W8 用拼接胶带 (PZ5290*)
W12 用拼接胶带 (PZ5330*)
W16 用拼接胶带 (PZ5331*)
W24 用拼接胶带 (PZ5332*)
料带拼接作业推车 (QK0LL**)
备注 ) 拼接胶带请使用含有铝箔的上述指定的拼接胶带。其他的市售拼接胶带无法进行检
测。
料带宽度 作业台使用 剪断方法 胶带粘贴方法
W8
使用 3.1.1 3.3
不使用 3.1.2
W12
使用 3.2.1 3.3
不使用 3.2.2
W16
使用 3.3
不使用 3.2.2
W24
使用 3.3
不使用 3.2.2
W32
使用
3.4
W44
使用
W56
使用
QD176-02 3. 料带的拼接
FUJI 智能供料器 料带拼接金属检测部分使用说明书 27
胶带的粘贴方法：
1. 操作料带拼接作业推车上的控制杆，将从属送料孔料带拼接部的位置调整到相应的位
置。
2. 请将新的元件料卷放置到作业台上。
3. 在料带拼接治具部表示了拼接新旧料带的位置。请根据 P=2、P=4、P=8 来选择符合料带
间距的位置。
3. 料带的拼接 QD176-02
28 FUJI 智能供料器 料带拼接金属检测部分使用说明书

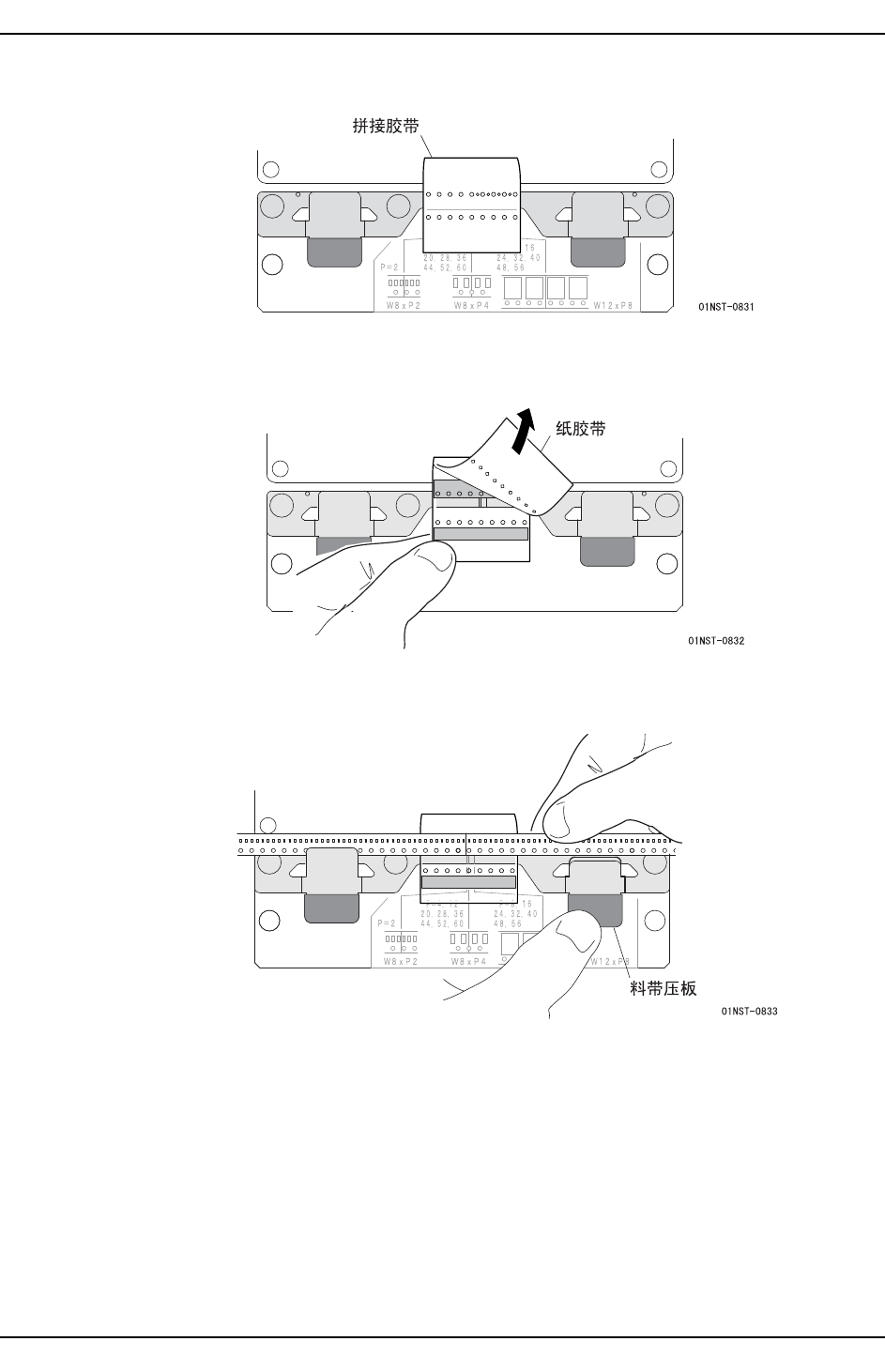

4. 将拼接胶带放置在料带拼接治具部。（使 W8、W 24 字样的印刷面朝上。）
5. 只剥取上面的纸胶带。
备注 ) 确认银色的拼接胶带留在透明胶带上面。
6. 打开料带压板，同时将剪断后的新旧料带的前端粘贴到所定的拼接点。（拼接点根据间
距而不同。）
W8 W8 W8 W8
