QD176-02 3. 料带的拼接
FUJI 智能供料器 料带拼接金属检测部分使用说明书 11
3. 料带的拼接
根据以下的条件，料带的拼接方法会有变化。
· 料带宽度
· 是否使用料带拼接作业台。
从下表中请选择相应的料带拼接步骤。
3.1 W8 料带的拼接
进行料带拼接时需要专用治具。
料带宽度 作业台使用 剪断方法 胶带粘贴方法
W8
使用 3.1.1 3.3
不使用 3.1.2
W12
使用 3.2.1 3.3
不使用 3.2.2
W16
使用 3.3
不使用 3.2.2
W24
使用 3.3
不使用 3.2.2
W32
使用
3.4
W44
使用
W56
使用
01NST-0905a
AA9DA**
2QGKFW0001**
W12 W12 W122
W16 W16 W16
6
W24 W24 W24
4
W8⏝ 2MDLFW00700*
W16⏝ PZ5331* W24⏝ PZ5332*
W12⏝ PZ5330*
3. 料带的拼接 QD176-02
12 FUJI 智能供料器 料带拼接金属检测部分使用说明书
3.1.1 如何剪切 W8 型供料器料带
请根据如下步骤拼接料带。
剪断方法
1. 在生产中，将料带从料卷上松开。

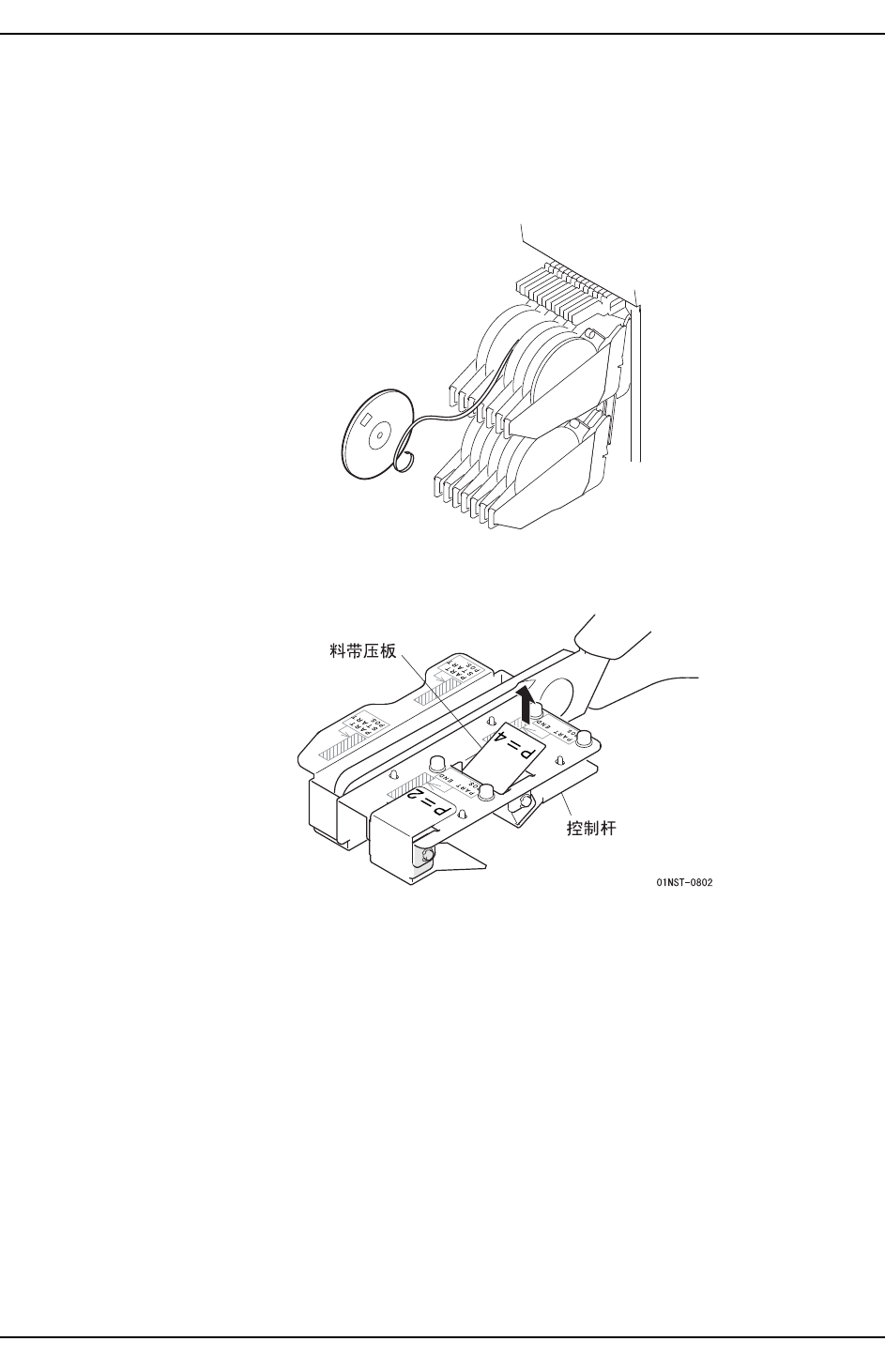

2. 提起与料带的凹槽间距相一致的一侧 （P = 2： 2 mm 间距用 / P = 4：4 mm 间距用）的
料带压板。（用手指提起反面的控制杆）
