2. 安装 QD176-02
8 FUJI 智能供料器 料带拼接金属检测部分使用说明书

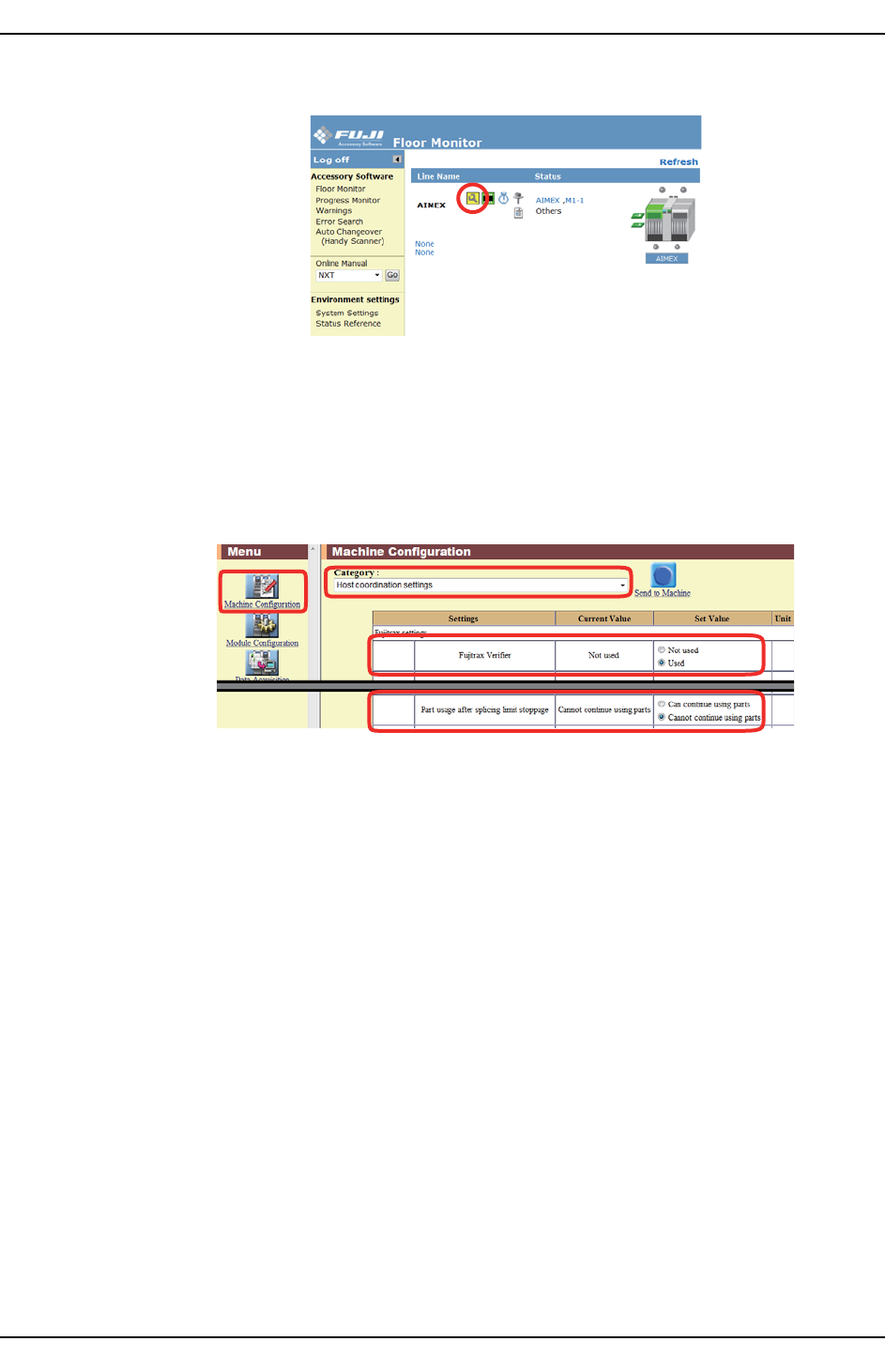

2. 请在 [Floor Monitor] 画面上点击需进行设置的生产线的 [ 机器设置 ] 小图标 。
3. 请在登录画面输入用户名和密码后点击 [Logon] 键。
4. 请在 [Machine Configuration] 中的 [Host coordination setting] 画面上将
[Fujitrax Verifier] 选项设置为 [Used] 。
5. 请将 [Part usage after splicing limit stoggage] 选项设置为 [Can continue using
parts]。
XPF

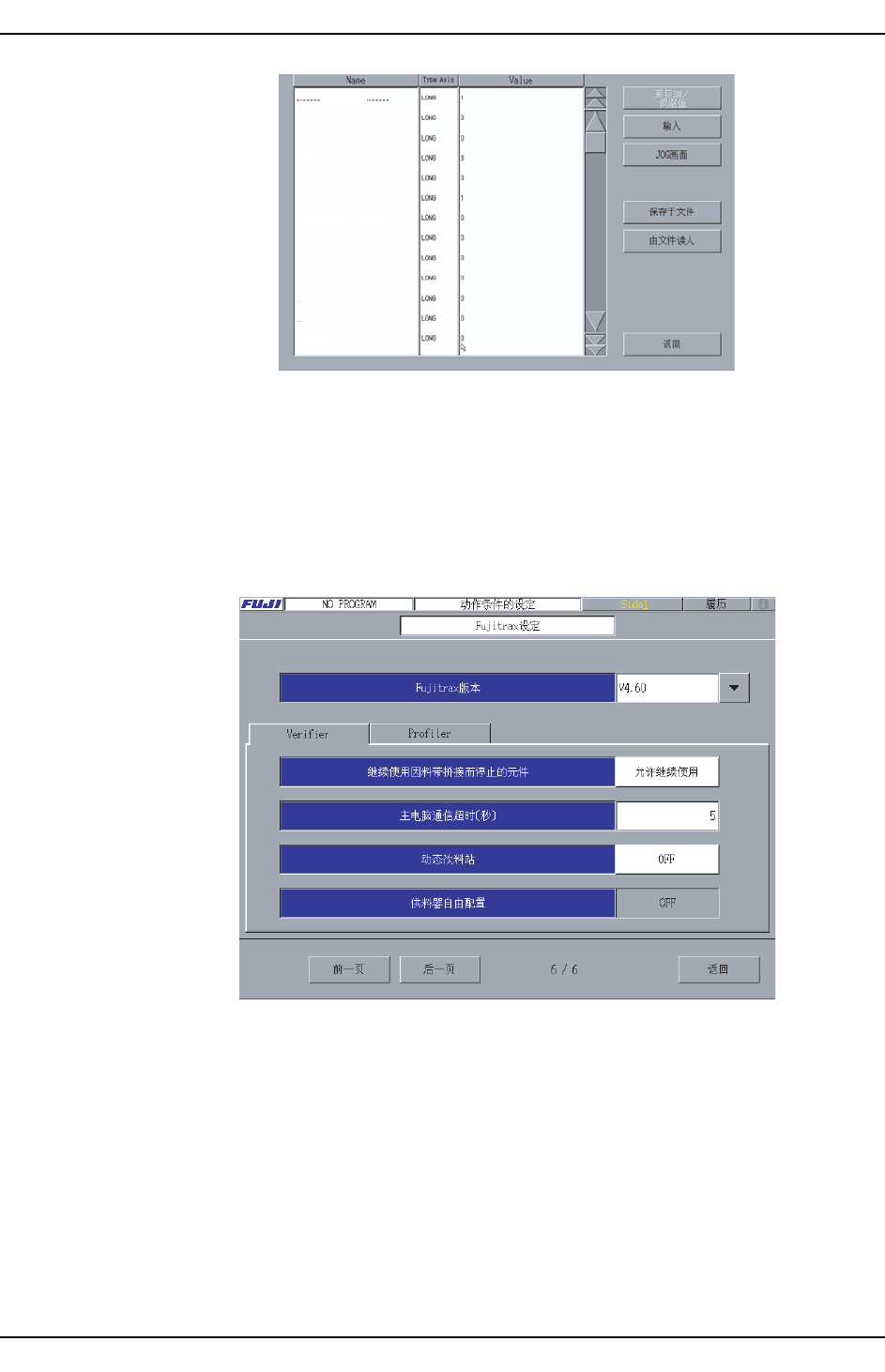

1. 请在 [ 主画面 ] 上依次点击 [ 设定 / 管理 ]、[ 固有值编辑器 ]，然后按如下方法进行
设置。
备注 ) 关于设置的详细方法请参考 「XPF 系统手册」。
01NST-1002E
01NST-1011E
-------- FUJITRAX --------
__UseVerifier 1
QD176-02 2. 安装
FUJI 智能供料器 料带拼接金属检测部分使用说明书 9
2. 请在 [ 主画面 ] 上依次点击 [ 设定 / 管理 ]、[ 动作条件设定 ]。
3. 为了切换到 [Fujitrax 设定 ] 画面，请点击 [ 下一页 ]。
4. 请点击 [Fujitrax 设定 ] 画面中的 [Verifier]Tab 标签。
5. 请替 [Fujitrax 版本 ] 项目选择版本。
6. 请将 [ 继续使用因料带拼接而停止的元件 ] 选项设置为 [ 允许继续使用 ]。
出现 [ 接料极限 ] 时的处置方法
NXT 系列 , AIM, AIMEX 系列

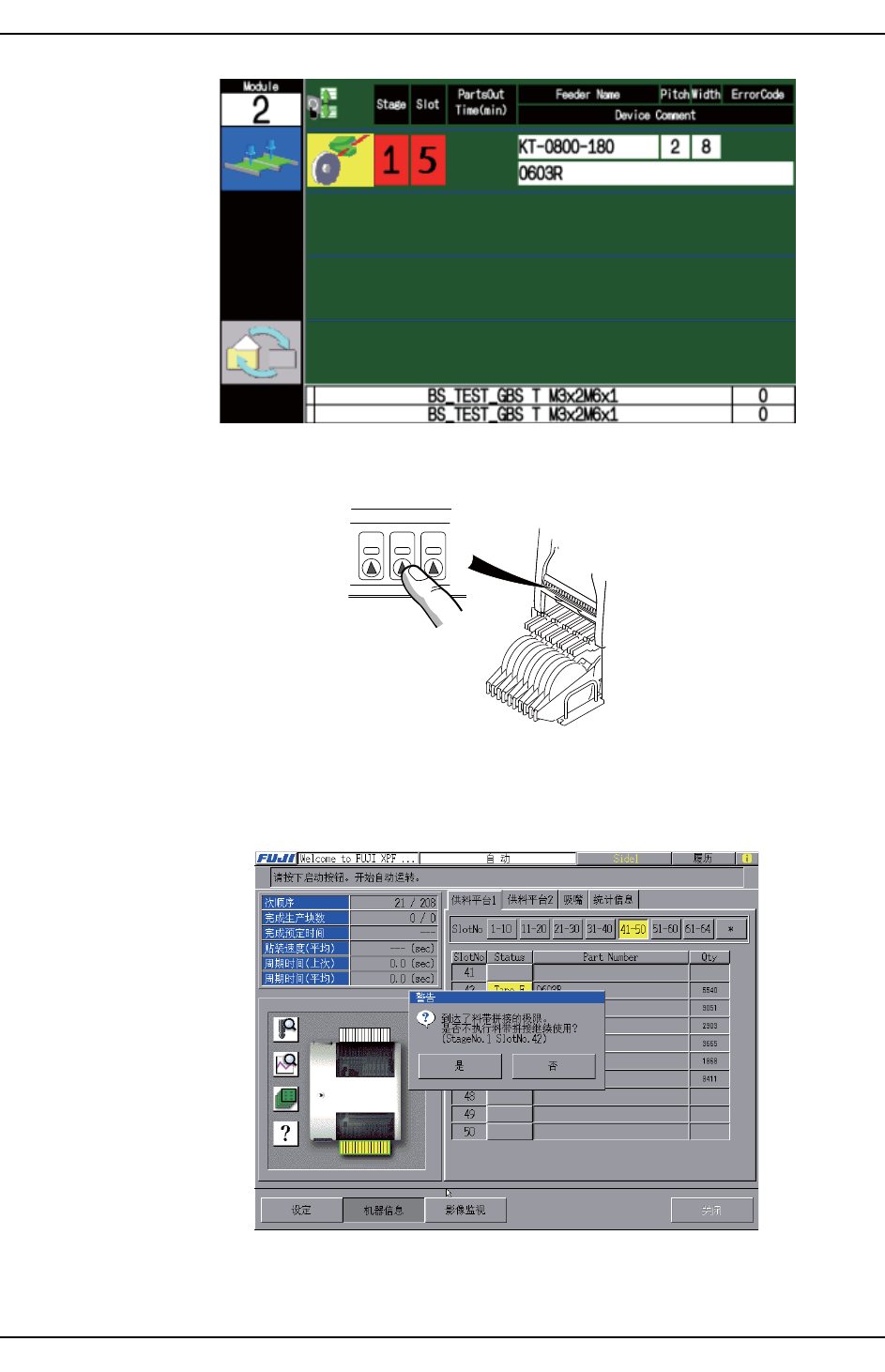

1. 在生产过程中，如果料带长度到达接料极限，机器的操作面板上就会弹出提示小图标。
与此同时该供料器会停止供料。
08OPE-0165S
2. 安装 QD176-02
10 FUJI 智能供料器 料带拼接金属检测部分使用说明书
2. 请按动该供料器上的 [ set] 按钮后重启供料器供料。
XPF
1. 在生产过程中，如果料带长度到达接料极限，机器的操作面板上就会弹出提示信息。与
此同时该机器会停止工作。请点击 [ 是 ] 之后重启生产
01NST-1012
01NST-1006
14 15 16
01NST-1013S
