QD176-02 2. 安装
FUJI 智能供料器 料带拼接金属检测部分使用说明书 9
2. 请在 [ 主画面 ] 上依次点击 [ 设定 / 管理 ]、[ 动作条件设定 ]。
3. 为了切换到 [Fujitrax 设定 ] 画面，请点击 [ 下一页 ]。
4. 请点击 [Fujitrax 设定 ] 画面中的 [Verifier]Tab 标签。
5. 请替 [Fujitrax 版本 ] 项目选择版本。
6. 请将 [ 继续使用因料带拼接而停止的元件 ] 选项设置为 [ 允许继续使用 ]。
出现 [ 接料极限 ] 时的处置方法
NXT 系列 , AIM, AIMEX 系列
1. 在生产过程中，如果料带长度到达接料极限，机器的操作面板上就会弹出提示小图标。
与此同时该供料器会停止供料。
08OPE-0165S
2. 安装 QD176-02
10 FUJI 智能供料器 料带拼接金属检测部分使用说明书
2. 请按动该供料器上的 [ set] 按钮后重启供料器供料。
XPF
1. 在生产过程中，如果料带长度到达接料极限，机器的操作面板上就会弹出提示信息。与
此同时该机器会停止工作。请点击 [ 是 ] 之后重启生产
01NST-1012
01NST-1006
14 15 16
01NST-1013S
QD176-02 3. 料带的拼接
FUJI 智能供料器 料带拼接金属检测部分使用说明书 11

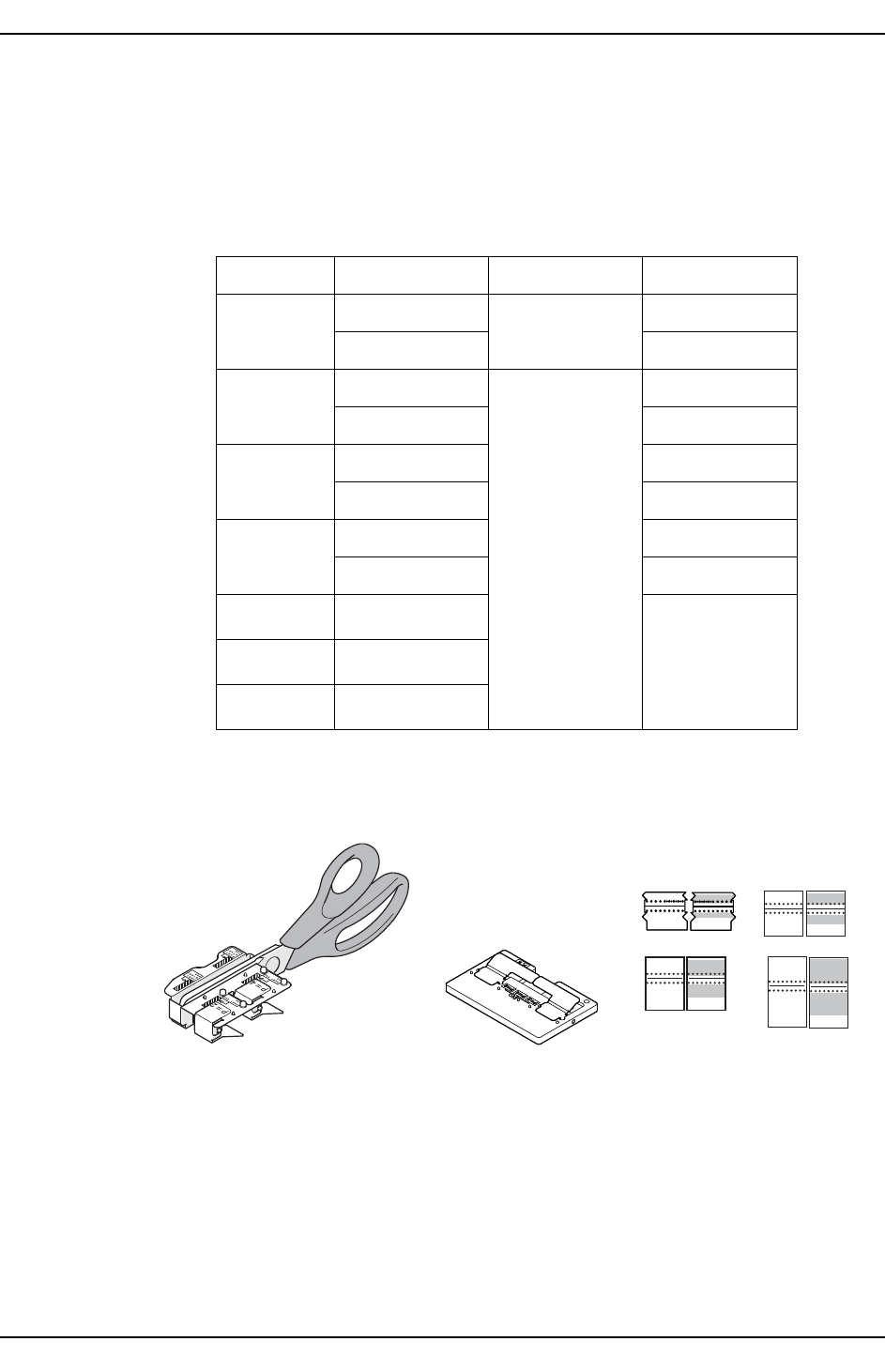

3. 料带的拼接
根据以下的条件，料带的拼接方法会有变化。
· 料带宽度
· 是否使用料带拼接作业台。
从下表中请选择相应的料带拼接步骤。
3.1 W8 料带的拼接
进行料带拼接时需要专用治具。
料带宽度 作业台使用 剪断方法 胶带粘贴方法
W8
使用 3.1.1 3.3
不使用 3.1.2
W12
使用 3.2.1 3.3
不使用 3.2.2
W16
使用 3.3
不使用 3.2.2
W24
使用 3.3
不使用 3.2.2
W32
使用
3.4
W44
使用
W56
使用
01NST-0905a
AA9DA**
2QGKFW0001**
W12 W12 W122
W16 W16 W16
6
W24 W24 W24
4
W8⏝ 2MDLFW00700*
W16⏝ PZ5331* W24⏝ PZ5332*
W12⏝ PZ5330*
