TH9310/20 系列仪器用户手册 Ver2.5
操作规范和措施◇2-2
■ 中止（暂停）测试预防措施
需要碰触测试导体或更改测试连接时，请先按一次 STOP 开关，确保仪器退出测试准备状态。
如果你需要休息一段时间，或者将离开测试的地方，请关掉电源开关，以防止误触启动开关引起的安全
危险。
■ 高压测试时的带电物品
在测试时，高压输出端、高压测试线、高压探头、被测件，都带有危险的高压电。暴露它们周围导电体
也在高压电场控制之下。在测试时即使有可靠绝缘措施也不要随意靠近或触摸这些导体。
△警告：仪器提供的鳄鱼夹上的护套，对测试高压没有充分的绝缘。在测试时不要触摸这些部分。
■ 关断高压输出后的注意事项
如果你因为重新连接或者其它原因不得不触摸被测件、测试线、探头或者输出端及周围地区时，确保下
面两条：
（a） 确认仪器显示的工作状态不是测试状态。
（b） DANGER 灯熄灭。
■ 远程控制警告
因为高压的启动停止是远程控制的，操作员不能通过界面知道仪器的实际工作状态，在进行远程控制
模式操作使用仪器时要特别小心。请特别注意检查远控可靠连接.
（c） “STOP”按钮，必须可靠连接。更换被测件前先按一下“STOP”按钮。
（d） 在人多的工作环境工作，远控开关必须有“INTLOCK”互锁开关和高压指示灯。更换被测件
前断开“INTLOCK”互锁开关。
2.4 高压测试警告
■ 高压测试低端插入后，必须确认拧紧锁扣，保证测试低端在测试状态不会出现脱落。
如果出现低端松脱：
1、 如果可以保证测试过程不会有安全隐患，请等待测试结束后处理。
2、 如果高压测试可能存在安全隐患。或者测试为连续输出模式。
a) 如果仪器操作面板无高压危险，操作员操作面板无安全隐患，可以用 STOP 中断测试。
b) 如果有安全的远控措施，可以远控中断测试。
c) 没有任何方法可以安全的停止高压输出，请立即切断仪器电源。
△警告：在测试结束时仪器会强制放电。而测试过程中出现切断电源后，被测件可能带电。在被测件自然
放电到安全电压前不要去接触被测件相关测试电路。
仪器输出高压放电时间：
放电时间计算公式：t = -ln（30 / U）×R×C
t：放电时间
30：30V 为安全电压，放电到剩余小于此值认为仪器处于安全状态，放电时间满足安全要求。
U：测试设定电压，高压输出电压得最大值。
R：被测件的放电阻抗，仪器放电阻抗约 20k。被测件放电阻抗几百兆欧以上。
C：被测件的电容量
一般只有直流类高压测试需要放电，放电时间的长短取决于被测件的性质。
在测试过程中，如果正常结束，电压将按照电压下降时间降到零。如果测试不合格，被测元件放电是
通过变压器副边（约 10k 电阻）实现的，带 6000V 高压的 1uF 电容放电到 30V 时间大约 0.05S。仪
器固定放电时间为 0.2S 可以保证器件放电完毕。
TH9310/20 系列仪器用户手册 Ver2.5
操作规范和措施◇2-3
2.5 有故障仪器的危险状态处理
仪器典型的可能危险状态其中最危险的是“高压在输出且仪器失控”的情况发生。当这种情况出现时，
1、 立即关掉电源开关、拔掉交流电源插座上的交流电源线。
2、 请立即远离这台仪器，请相关技术人员对测试电路检测确认无危险；或者仪器静置一小时以上，
确认测试端无输出电压。
3、 拆除相关连接线，将仪器发回给我们维修。
△警告：关闭电源后立即远离这台仪器，同时防止其他人员接近，千万不要立即拆卸测试电路。
立即联系我们的销售商或者代理商。仪器内部可能留存有高电压，非专业人员试图检修仪器的问题是非常
危险的。
2.6 保证长时间无故障使用的条件
由于仪器的体积、重量、和实际使用情况，仪器的电压产生模块散热设计偏小。因此，仪器建议在下
列范围内使用。
耐电压测试的必备条件
环境温度 最高输出功率 暂停时间 输出时间限制
t≤40℃
AC
>12mA（TH9320/A/B）
>6mA（TH9310/A/B）
至少和输出时间一样长 最长 1 分钟
<8mA（TH9320/A/B）
<4mA（TH9310/A/B）
没有要求 可以连续输出
DC
>6mA（TH9320/A）
>3mA（TH9310/A）
至少和输出时间一样长 最长 1 分钟
<4mA（TH9320/A）
<2mA（TH9310/A）
至少和充电等待时间一
样长（WAIT TIME）
可以连续输出
注：输出时间==（电压上升时间 + 测试时间 + 电压下降时间）
风扇连续工作有三十分钟，必须暂停仪器的使用，否则功放输出模块可能会因为过热而烧毁。
2.7 日常检查
为了避免事故，在使用开始前至少要保证下面几点：
1. 仪器输入电源符合规范，仪器电源配置正确。
2. 仪器与大地连接可靠。
3. 测试线材料完好，没有断裂、裂缝和破损。
4. 仪器不连接测试线，在默认条件下启动测试，能顺利完成测试。
5. 连接测试线启动测试时，测试线低压端和测试线高压端接触，仪器能产生 FAIL（失败）的信号。
TH9310/20 系列仪器用户手册 Ver2.5
仪器面板概述◇3-1
第3章 仪器面板概述
本章讲述了 TH9310/20 系列仪器的基本操作特征。在使用 TH9310/20 系列仪器之前，请详细阅读本章内
容，以便你可以很快学会 TH9310/20 系列的操作。
3.1 前面板说明

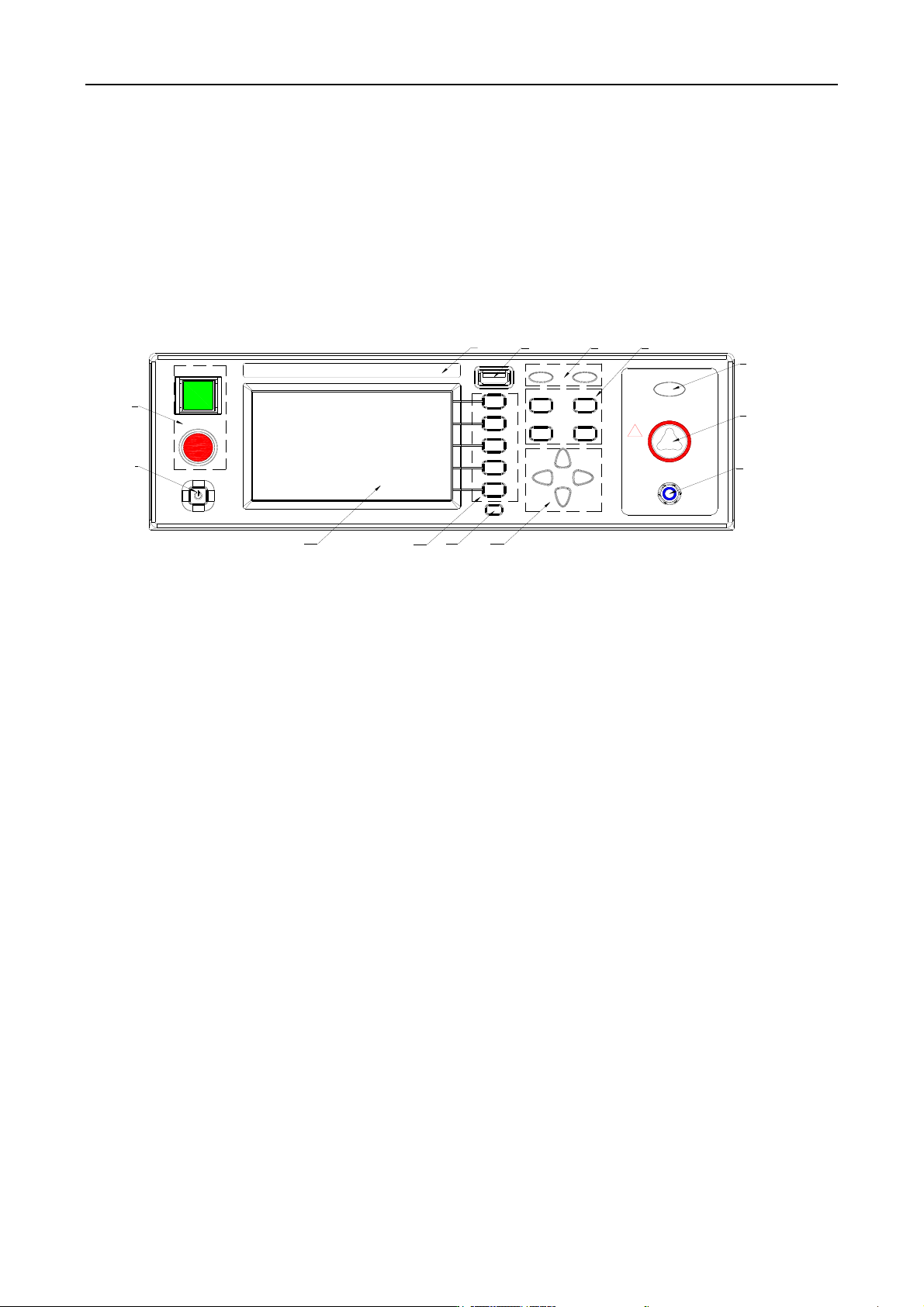

图 3-1 对 TH9310/20 系列前面板进行了简要说明。
HV
RTN/LOW
OUTPUT
!
HIGH VOLT
MAX 5kV AC
START
STOP
POWER
FAIL PASS
SETUP
SYSTEM FILE
COPY
TEST
1
2
13
12
11
10
8
7
6
9
543
图 3-1 前面板说明
3.1.1 电源开关(POWER)
电源开关。操作员首次开机前注意检查仪器电源类型及测试线连接是否正常。
3.1.2 START 键、STOP 键
START 键（绿方）：用来启动测试，一旦测试开始，DANGER 指示灯亮。
STOP 键（红圆）：停止键，用来中止测试；也可以用来取消 PASS、FAIL 等提示状态。
3.1.3 商标及型号
仪器商标及型号
3.1.4 USB 接口
用来连接外接 USB 存储器。
3.1.5 指示灯区域
●FAIL
在测试中，出现超出设定的测试数据，仪器判断测试不合格，FAIL 判断灯亮。
●PASS
测试结束后，没有发现超出初始设定的测试数据，仪器判断测试合格，PASS 判断灯亮。
在测试定时功能关闭情况下（TIME OFF），测试只能用‘STOP’结束没有 PASS 判断。
3.1.6 功能区域（FUNCTION）
选择测试模式设定，系统设定，文件操作界面。
● TEST
按该键灯点亮，仪器进入准备测试状态。
● SETUP
按该键灯点亮，仪器进入参数设定界面；
