TH9310/20 系列仪器用户手册 Ver2.5
仪器面板概述◇3-1
第3章 仪器面板概述
本章讲述了 TH9310/20 系列仪器的基本操作特征。在使用 TH9310/20 系列仪器之前,请详细阅读本章内
容,以便你可以很快学会 TH9310/20 系列的操作。
3.1 前面板说明
图 3-1 对 TH9310/20 系列前面板进行了简要说明。
HV
RTN/LOW
OUTPUT
!
HIGH VOLT
MAX 5kV AC
START
STOP
POWER
FAIL PASS
SETUP
SYSTEM FILE
COPY
TEST
1
2
13
12
11
10
8
7
6
9
543
图 3-1 前面板说明
3.1.1 电源开关(POWER)
电源开关。操作员首次开机前注意检查仪器电源类型及测试线连接是否正常。
3.1.2 START 键、STOP 键
START 键(绿方):用来启动测试,一旦测试开始,DANGER 指示灯亮。
STOP 键(红圆):停止键,用来中止测试;也可以用来取消 PASS、FAIL 等提示状态。
3.1.3 商标及型号
仪器商标及型号
3.1.4 USB 接口
用来连接外接 USB 存储器。
3.1.5 指示灯区域
●FAIL
在测试中,出现超出设定的测试数据,仪器判断测试不合格,FAIL 判断灯亮。
●PASS
测试结束后,没有发现超出初始设定的测试数据,仪器判断测试合格,PASS 判断灯亮。
在测试定时功能关闭情况下(TIME OFF),测试只能用‘STOP’结束没有 PASS 判断。
3.1.6 功能区域(FUNCTION)
选择测试模式设定,系统设定,文件操作界面。
● TEST
按该键灯点亮,仪器进入准备测试状态。
● SETUP
按该键灯点亮,仪器进入参数设定界面;

TH9310/20 系列仪器用户手册 Ver2.5
仪器面板概述◇3-2
● SYSTEM
按该键灯点亮,显示系统设定界面(SYSTEM);
● FILE
按该键灯点亮,显示文件操作界面(FILE);
3.1.7 HV
DANGER!!只要正在测试这个灯就会亮了,指示测试在进行中。
3.1.8 输出电压高端(HV)
高压测试接口的高压输出端
3.1.9 测试低端、测试电流返回端(LOW /RET)
测试的电压输出端、电流采样端。
3.1.10 移动键
用于光标在屏幕移动。
3.1.11 快捷功能键
F1-F5对应 LCD 右侧的功能操作区域,实现快捷操作。
3.1.12 COPY 键
COPY 将现在屏幕的图片复制到 USB 存储器,存储器必须预先插在前面板插口。
3.1.13 LCD 液晶显示屏
480×272TFT 点阵液晶显示屏,显示设置界面,测量界面等。

TH9310/20 系列仪器用户手册 Ver2.5
仪器面板概述◇3-3
3.2 后面板说明
图 3-2 对 TH9310/20 系列后面板进行了简要说明。
HV OUTPUT
110V/220V~50/60Hz
HANDLE RS-232C
SIGNAL
USB
RTN/LOW
WARNING:
FOR CONTINUED PROTECTION AGAINST FIRE HAZARD,
REPLACE ONLY WITH THE SAME TYPE AND RATING OF FUSE AS
SPECIFIED FOR THE LINE VOLTAGE BEING UTILIZED.
CAUTION:NO OPERATOR SERVICEABLE PARTS INSIDE
REFER SERVICING TO QUALITIFIED PERSONNEL.
!
!
HIGH VOLTAGE
MAX:5kV AC
1 2 3 4 5
6789
10

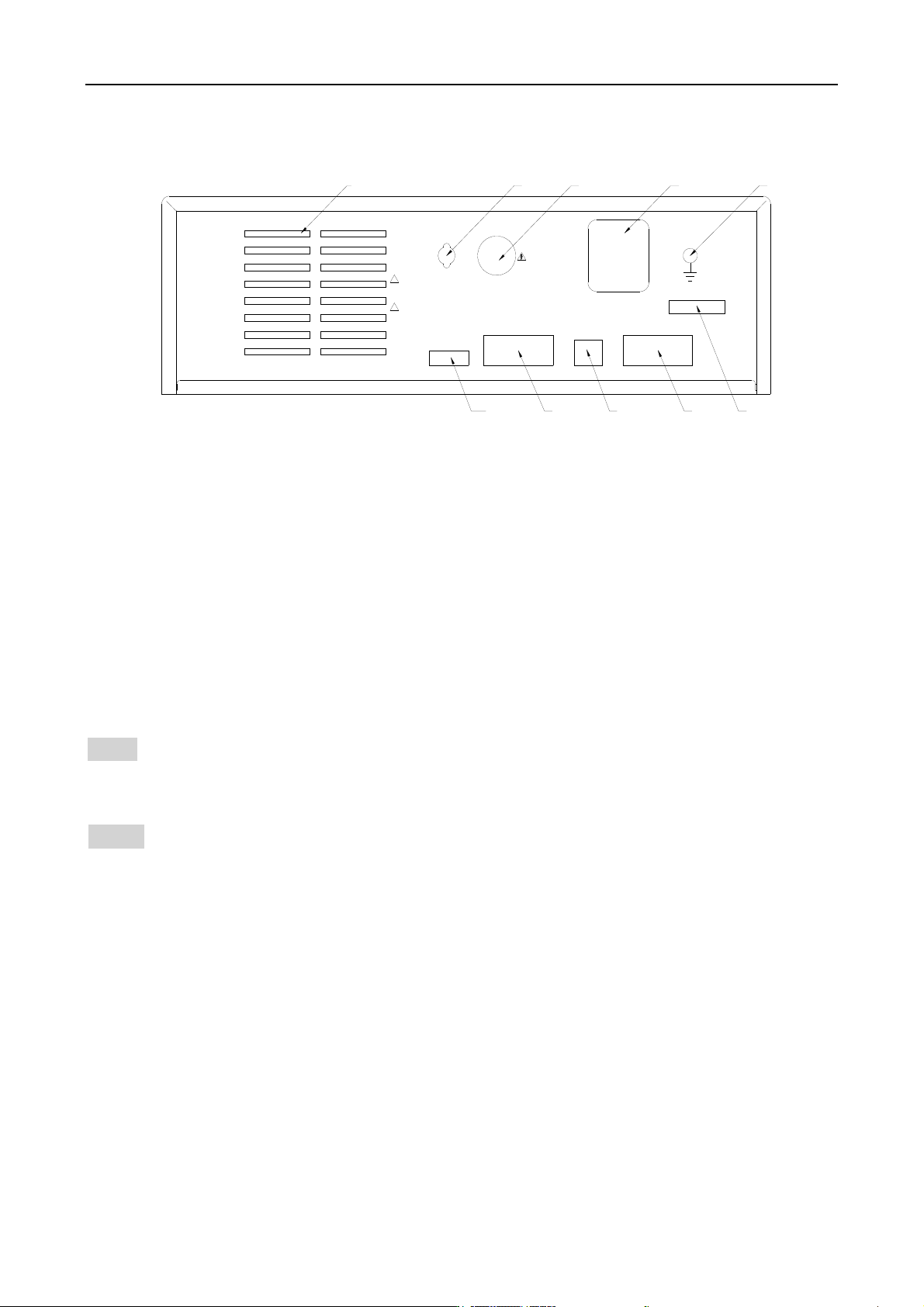

图 3-2 后面板说明
3.2.1 功放风扇散热口
功放电路散热口,注意要保留空气流通的空间。
3.2.2 测试低端、测试电流返回端(选件)
备用高压测试接口的测试低端,在客户需要时可改装。
3.2.3 高压输出端(选件)
备用高压测试接口的高压输出端,在客户需要时可改装。
3.2.4 电源插座:自带保险丝盒,可切换线电压模式。
用于输入交流电源,请使用在仪器规定输入电压范围内的电压,请使用仪器自带的电源线。
内置电源保险丝,选择和输入电源对应的保险丝。
不同的安装位置针对不同的输入电源类型,请安装时注意保险盒外壳可见标识。
注意:仪器仅支持 110、220 两种线电压模式,其他模式仪器内部未连接,使用时注意。
3.2.5 保护地端子
在仪器电源插接的三脚电源插座不能保证可靠连接大地时,必须从此连接到可靠的接地排。
注意:本仪器不要在没有连接大地就使用,否则仪器外壳可能带高压电,有触电的危险。
3.2.6 铭牌
仪器出厂编号记录。
3.2.7 RS232C 串行接口
串行通讯接口,实现与电脑通讯。
3.2.8 USB 串行通讯接口
实现与电脑通讯,电脑可以通过此接口用控制指令集控制本仪器。
3.2.9 HANDLER 接口
接口信号同 PLC 接口相比少了 INTERLOCK 功能,其他完全相同。用 9 芯 D 型插座输出接线比 PLC 接
口方便。适合多台仪器通用控制电路连接。
TEST: 仪器启动高压输出时本机输出的同步控制信号。
START: 输入本机的启动信号,用来启动高压输出,相当于前面板的 START 信号。
RESET: 输入本机的复位信号,用来停止高压输出,相当于前面板的 STOP 信号。
