TH9310/20 系列仪器用户手册 V er2.5 基本操作◇ 4-20 4.5 SCAN 多通道结构与使用 多通道结构， 就是仪器可以通过高压继电器， 切换测试端和输出端的连接。 实现一次连接多次测试， 不用在测试过程中手动更换测试夹具位置，从而提高测试速度、避免测试中的安全隐患。 4.5.1 在添加多通道以后，仪器会添加 SCAN（多路）参数 测量设置 扫描： 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 测量设置 …
TH9310/20 系列仪器用户手册 Ver2.5
基本操作◇4-19
果。STEP 模式则每步都会控制接口输出相应信号。
从此状态开始到下一个步骤开始前，客户可以用软件查询测试数据和结果。
测量设置
测量设置 F1
步骤： 01/01
参数 AC
电压： 1.000 kV 上限： 1.000 mA
系统设置 F2
时间： 0.5 S 下限： OFF
电压：
1 . 0 0 0 Kv~
文件设置 F3
电流：
1 . 2 0 0 mA
F4
时间：
0 . 0 S
F5
HI FAIL
4.4.11 STOP （停止测量）
在整个测试过程中的任意状态按下’STOP’键，仪器自动结束测试，进入测试结束状态。再次按
下’STOP’键，仪器将退回测试等待状态。停止测试时不会给出任何测试结果判断输出。
在测试结束状态，客户可以用软件查询’STOP’前得到的最后一个测试数据。
4.4.12 OFFSET（底数清零）
在测试之前，由于仪器工作环境和测试线缆放置位置变化的原因，仪器空载测试时可能
会出现一些底数。对要求精确测量的客户，可以在 SYSTEM 界面进行清零。
具体操作步骤如下：
１． 在 SETUP 界面设定当前的测试条件。
２． 在 SYSTEM 界面选到 OFFSET 项目，将其设定为 ON。
３． 按 GET 仪器将自动启动耐电压测试，并将当前的测试值做为零位值。
４． 如果客户没有设定测试时间可以用 STOP 键停止测试。
注意：
GET 时不要将产品也连接到测试端，
产品清零只是显示的测试数据被扣除零位值，无法改变仪器实际测试电流
值与电流量程，也就是说无法提高数据的实际测试精度。
OFFSET 会对所有步骤清零，请确认设置数据正确。
更改测试条件必须重新做 OFFSET。
TH9310/20 系列仪器用户手册 Ver2.5
基本操作◇4-20
4.5 SCAN 多通道结构与使用
多通道结构，就是仪器可以通过高压继电器，切换测试端和输出端的连接。实现一次连接多次测试，
不用在测试过程中手动更换测试夹具位置，从而提高测试速度、避免测试中的安全隐患。
4.5.1 在添加多通道以后，仪器会添加 SCAN（多路）参数
测量设置
扫描： 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8
测量设置 F1
步骤： 01/01
参数 AC
电压： 1.000 kV 上限： 1.000 mA
系统设置 F2
时间： 0.5 S 下限： OFF
电压：
1 . 0 0 0 Kv~
文件设置 F3
电流：
1 . 2 0 0 mA
F4
时间：
0 . 0 S
F5
HI FAIL
参数中数字表示对应的输出通道，颜色表示内部连接情况：
扫描 SCAN： 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 可控输出通道 8 路
黑色 该路为开路状态
红色 该路接高压端
绿色 该路接测试端
4.5.2 结构原理如下：
注意：
1、在多通道状态，原有耐电压仪的输出端口还是原有功能。可以作为公共端使用。
2、多通道的输出端口连接是由用户随意设定的。使用时要特别注意：不要连接多余的
高压接线，以免发生危险。
3、用 MF 界面可以实现 TH90010 联机测试。
4、开启 CK 功能，配合测试线可以实现接触测试。在CK时，需要设定进行检测的通道，
一个接高压，一个接测试端。
TH9310/20 系列仪器用户手册 Ver2.5
基本操作◇4-21
4.6 HANDLER 接口和 SINGAL 接口电路结构与使用
4.6.1 控制接口原理
HANDLER 接口和 SINGAL 接口仪器内部原理。如下：

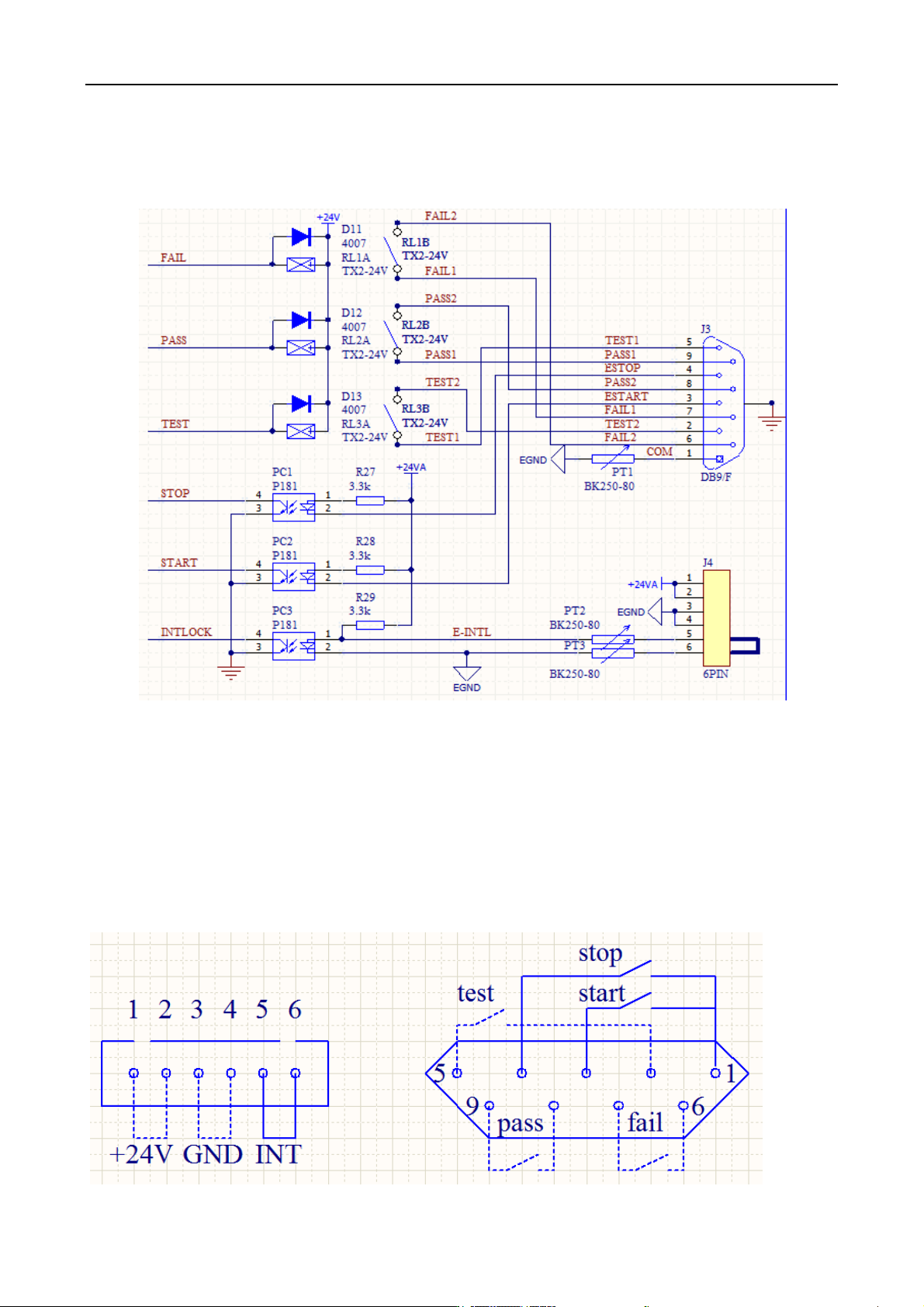

4.5.1：HANDLER、SIGNAL 接口结构与时序
说明：
1、 HANDLER 接口：START、STOP、COM 信号组成远程输入控制，开关输入闭合有效。
2、 HANDLER 接口：TEST、PASS、FAIL 信号组成远程输出控制。开关输出闭合有效。TEST 可以
来作为高压启动信号，或者仪器工作正常的脉冲信号。
3、 SIGNAL接口主要是提供多仪器联机测试时仪器选择信号（INTLOCK）,此信号单机默认为短路，
开路时禁止本仪器启动高压输出。
4、 SIGNAL接口另外提供大概输出电压为+24V 的电源，输出电流小于 0.5A，配合 HANDLER 接口
控制信号，可用驱动于指示灯、光电开关、小功率电磁阀等等。（见下图）
