TH9310/20 系列仪器用户手册 Ver2.5
基本操作◇4-20
4.5 SCAN 多通道结构与使用
多通道结构，就是仪器可以通过高压继电器，切换测试端和输出端的连接。实现一次连接多次测试，
不用在测试过程中手动更换测试夹具位置，从而提高测试速度、避免测试中的安全隐患。
4.5.1 在添加多通道以后，仪器会添加 SCAN（多路）参数
测量设置
扫描： 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8
测量设置 F1
步骤： 01/01
参数 AC
电压： 1.000 kV 上限： 1.000 mA
系统设置 F2
时间： 0.5 S 下限： OFF
电压：
1 . 0 0 0 Kv~
文件设置 F3
电流：
1 . 2 0 0 mA
F4
时间：
0 . 0 S
F5
HI FAIL
参数中数字表示对应的输出通道，颜色表示内部连接情况：
扫描 SCAN： 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 可控输出通道 8 路
黑色 该路为开路状态
红色 该路接高压端
绿色 该路接测试端
4.5.2 结构原理如下：
注意：
1、在多通道状态，原有耐电压仪的输出端口还是原有功能。可以作为公共端使用。
2、多通道的输出端口连接是由用户随意设定的。使用时要特别注意：不要连接多余的
高压接线，以免发生危险。
3、用 MF 界面可以实现 TH90010 联机测试。
4、开启 CK 功能，配合测试线可以实现接触测试。在CK时，需要设定进行检测的通道，
一个接高压，一个接测试端。
TH9310/20 系列仪器用户手册 Ver2.5
基本操作◇4-21
4.6 HANDLER 接口和 SINGAL 接口电路结构与使用
4.6.1 控制接口原理
HANDLER 接口和 SINGAL 接口仪器内部原理。如下：
4.5.1：HANDLER、SIGNAL 接口结构与时序
说明：
1、 HANDLER 接口：START、STOP、COM 信号组成远程输入控制，开关输入闭合有效。
2、 HANDLER 接口：TEST、PASS、FAIL 信号组成远程输出控制。开关输出闭合有效。TEST 可以
来作为高压启动信号，或者仪器工作正常的脉冲信号。
3、 SIGNAL接口主要是提供多仪器联机测试时仪器选择信号（INTLOCK）,此信号单机默认为短路，
开路时禁止本仪器启动高压输出。
4、 SIGNAL接口另外提供大概输出电压为+24V 的电源，输出电流小于 0.5A，配合 HANDLER 接口
控制信号，可用驱动于指示灯、光电开关、小功率电磁阀等等。（见下图）
TH9310/20 系列仪器用户手册 Ver2.5
基本操作◇4-22
HANDLER SIGNAL 接口后面板视图(示意)
4.6.2 控制接口使用

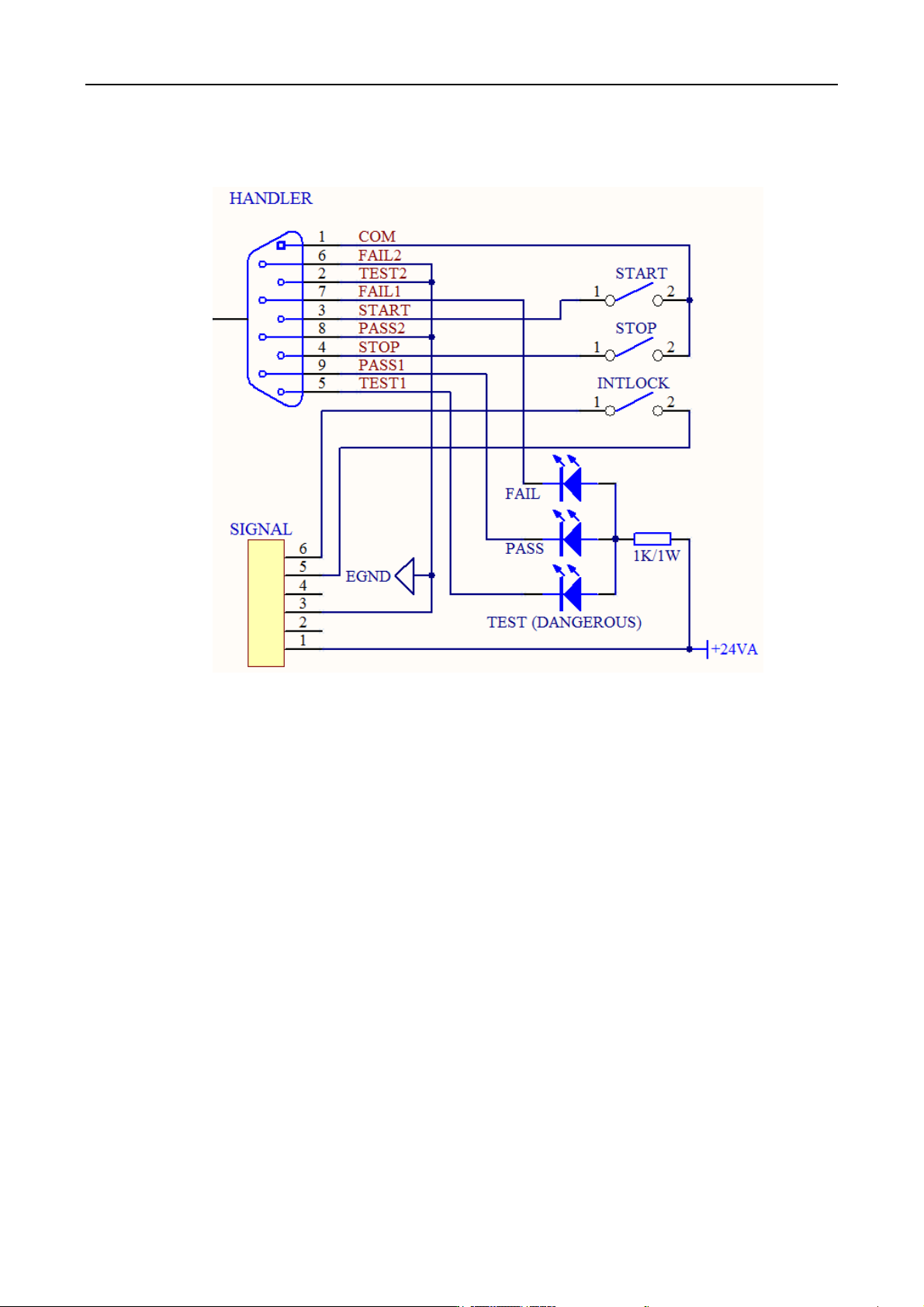

控制接口一般用来做远程控制和测试同步或指示。接口外部连接如下：
图 4.5.2：外部电路连接示意图
说明：
1、 开关可以用光耦副边等隔离型开关元件替换，电流方向参考上图原理（COM 端为低端）。
2、 此处指示灯可以更换为其他驱动控制类元件，电流方向根据电源而定。
3、 仪器内部电源性能
a) 为交流电源经整流滤波输出，无稳压输出大约为 24V，使用前请确认。
b) 电流瞬间最大值不得大于 0.5A，长时间工作电流小于 0.2A，需要更大电流请自备电源。
c) 外部控制信号需要大于 220V 电压或 2A 电流，仪器内部继电器将无法承受，请客户自行转接。
4.7 仪器的其他接口和功能
1、 前面板 USB DEV 用来连接优盘，用于客户设定文件的导出和导入和仪器软件升级。
2、 后面板 USB HOST 有两种工作模式用来和电脑联机。
a) USBTMC：标准 USB 从机模式。兼容软件格式 IEE488。
b) USBVCOM：USB 模拟串口模式，数据格式：8.n.1。兼容软件格式 IEE485。
3、 RS232 用来和电脑联机，波特率见系统设定项，数据格式为 8.n.1。兼容软件格式 IEE485。
