TH9310/20 系列仪器用户手册 Ver2.5
仪器面板概述◇3-2
● SYSTEM
按该键灯点亮，显示系统设定界面（SYSTEM）；
● FILE
按该键灯点亮，显示文件操作界面（FILE）；
3.1.7 HV
DANGER！！只要正在测试这个灯就会亮了，指示测试在进行中。
3.1.8 输出电压高端（HV）
高压测试接口的高压输出端
3.1.9 测试低端、测试电流返回端(LOW /RET)
测试的电压输出端、电流采样端。
3.1.10 移动键
用于光标在屏幕移动。
3.1.11 快捷功能键
F1-F5对应 LCD 右侧的功能操作区域，实现快捷操作。
3.1.12 COPY 键
COPY 将现在屏幕的图片复制到 USB 存储器，存储器必须预先插在前面板插口。
3.1.13 LCD 液晶显示屏
480×272TFT 点阵液晶显示屏，显示设置界面，测量界面等。
TH9310/20 系列仪器用户手册 Ver2.5
仪器面板概述◇3-3
3.2 后面板说明
图 3-2 对 TH9310/20 系列后面板进行了简要说明。
HV OUTPUT
110V/220V～50/60Hz
HANDLE RS-232C
SIGNAL
USB
RTN/LOW
WARNING:
FOR CONTINUED PROTECTION AGAINST FIRE HAZARD,
REPLACE ONLY WITH THE SAME TYPE AND RATING OF FUSE AS
SPECIFIED FOR THE LINE VOLTAGE BEING UTILIZED.
CAUTION:NO OPERATOR SERVICEABLE PARTS INSIDE
REFER SERVICING TO QUALITIFIED PERSONNEL.
!
!
HIGH VOLTAGE
MAX:5kV AC
1 2 3 4 5
6789
10
图 3-2 后面板说明
3.2.1 功放风扇散热口
功放电路散热口，注意要保留空气流通的空间。
3.2.2 测试低端、测试电流返回端（选件）
备用高压测试接口的测试低端，在客户需要时可改装。
3.2.3 高压输出端（选件）
备用高压测试接口的高压输出端，在客户需要时可改装。
3.2.4 电源插座：自带保险丝盒，可切换线电压模式。
用于输入交流电源，请使用在仪器规定输入电压范围内的电压，请使用仪器自带的电源线。
内置电源保险丝，选择和输入电源对应的保险丝。
不同的安装位置针对不同的输入电源类型，请安装时注意保险盒外壳可见标识。
注意：仪器仅支持 110、220 两种线电压模式，其他模式仪器内部未连接，使用时注意。
3.2.5 保护地端子
在仪器电源插接的三脚电源插座不能保证可靠连接大地时，必须从此连接到可靠的接地排。
注意：本仪器不要在没有连接大地就使用，否则仪器外壳可能带高压电，有触电的危险。
3.2.6 铭牌
仪器出厂编号记录。
3.2.7 RS232C 串行接口
串行通讯接口，实现与电脑通讯。
3.2.8 USB 串行通讯接口
实现与电脑通讯，电脑可以通过此接口用控制指令集控制本仪器。
3.2.9 HANDLER 接口
接口信号同 PLC 接口相比少了 INTERLOCK 功能，其他完全相同。用 9 芯 D 型插座输出接线比 PLC 接
口方便。适合多台仪器通用控制电路连接。
TEST： 仪器启动高压输出时本机输出的同步控制信号。
START： 输入本机的启动信号，用来启动高压输出，相当于前面板的 START 信号。
RESET： 输入本机的复位信号，用来停止高压输出，相当于前面板的 STOP 信号。
TH9310/20 系列仪器用户手册 Ver2.5
仪器面板概述◇3-4
PASS： 本机输出的合格信号，相当于前面板的 PASS 指示。
FAIL： 本机输出的不合格信号，相当于前面板的 FAIL 指示。
3.2.10 SINGLE 接口
此接口为联机保护和内部 24V 电源输出接口。
INTERLOCK：
（端口：（5）INTERLOCK + -- （6）COM）短路有效。
本机的联机锁定信号，默认用短路跳线短接。断开时本机不允许启动测试。
DC 24V 电源：
（端口：（1，2）24V--（3，4）GND）。
输出电压为 18.5VAC 整流输出，无稳压功能，用于指示灯等的控制电源需要，建议用户使用时总电
流<500mA。
3.3 多通道模块说明
多通道输出是在仪器下部附加的一个内置高压转接模块。
通过多通道输出模块，元件的多个待测试点可以和仪器的多个通道一次连接。在测试过程中，仪器
根据用户设定，控制通道开关，将相应端口连接到耐电压测试端，实现可控测试。
这样测试的特点是客户可以通过测试夹具实现快速连接，测试过程不用切换接口，使测试安全可
靠。

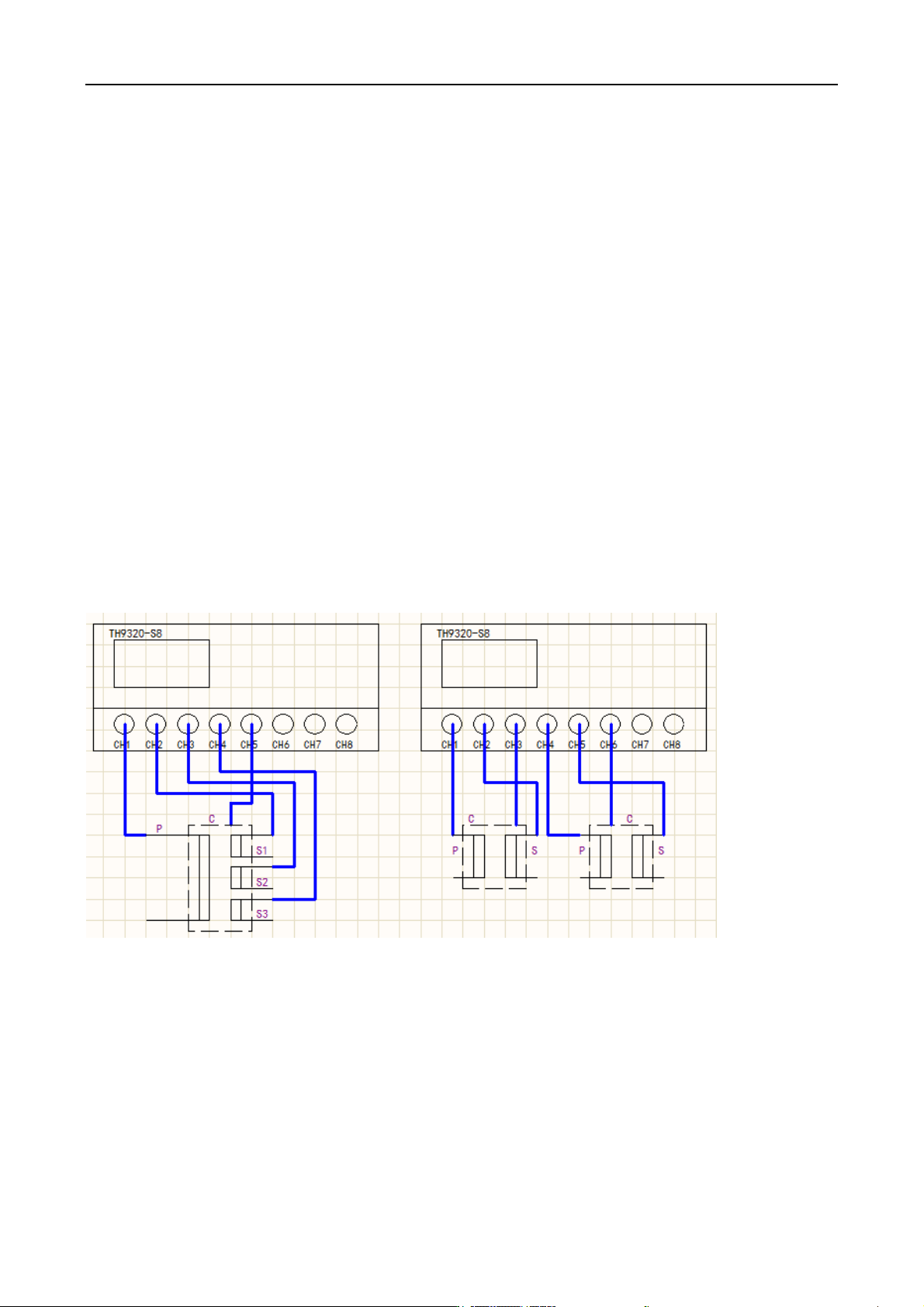

测试连接示意如下：
A 类多通道导通测试说明
由于接触检查功能的需要，本公司在以上多通道的基础上新增了端口双线版本。型号为后缀加 A 标识。
双线端口版本的每个通道端口有两根引线输出，其中插头较粗的为测试时的高压引出线；插头较细的
为测试时的电流采样引出线。两线之间内置有 1MΩ以上电阻，作为端口自检判定标准。
一般使用情况必须将两线短路作为一个端口使用，如果测试电流通过内置电阻，将损坏内置电阻，且
引起测试数据限流错误。
在接触检查模式（CK 功能）时：同一端口的两根测试线，必须与被测件同一导体的两个触点分别连接，
仪器检测端口是否导通，确认元件是否安装到位。
